P8-Panels

"Панели" расширение к "ПАРУС 8 Онлайн"

Термины и сокращения

Система - "ПАРУС 8 Предприятие"
БД - База Данных
СУБД - Система Управления Базами Данных
Расширение - программный комплекс, дополняющий функциональность той или иной программной системы. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".
Фреймворк - программная платформа, определяющая структуру программной системы, программное обеспечение, облегчающее разработку и объединение разных компонентов большого программного проекта. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".
Панель - представление данных и функций Системы, реализованное с применением описываемого фреймворка
SPA - Single Page Application - технология разработки WEB-приложений, предполагающая динамическую генерацию интерфейса внутри одного HTML-документа, отображаемого браузером
HTML - HyperText Markup Language — язык гипертекстовой разметки
CSS - Cascading Style Sheets - каскадные таблицы стилей
DOM - Document Object Model - объектная модель документа (в контексте данного документа - HTML)
JS - JavaScript — мультипарадигменный интерпретируемый язык программирования
JSX - JavaScript eXtension - расширение JavaScript, которое позволяет создавать деревья DOM с использованием синтаксиса, подобного XML

I. Назначение

Расширение представляет собой фреймворк, основной задачей которого является сокращение времени разработки нестандартных графических интерфейсов и панелей мониторинга, работающих в составе WEB-приложения "ПАРУС 8 Онлайн".

II. Состав

В расширение входят:

• Библиотека расширения "P8-Panels-ParusOnlineExt.dll" для сервера приложений "ПАРУС 8 Онлайн" - обеспечивает низкоуровневое взаимодействие разрабатываемых панелей с Системой
• Хранимые объекты сервера БД Системы, обеспечивающие обмен данными между панелями и учётными регистрами Системы
• API для высокоуровневого взаимодействия с сервером БД Системы
• API для взаимодействия разрабатываемых панелей с WEB-приложением "ПАРУС 8 Онлайн"
• WEB-приложение "Парус 8 - Панели мониторинга", являющееся "точкой входа" для подключения реализуемых панелей, включающее в себя:
  • Подключенные и настроенные библиотеки "React", "React-Router", "MUI"
  • Настроенный транспайлер "Babel"
  • Настроенный сборщик WEB-приложений "WebPack"
  • Настроенный статический анализатор кода "ESLint"
  • Настройки среды разработки "Visual Studio Code"
  • Готовый контекст React-приложения
  • Компоненты для отображения единого бокового меню подключенных панелей, галереи подключенных панелей, интеграции в рабочий стол WEB-приложения "ПАРУС 8 Онлайн"
  • Готовые панели мониторинга для ряда прикланых приложений Системы

III. Требования к разработчику

Для успешной разработки собственных панелей, с применением описываемого фреймворка потребуются знания следующих технологий:

• HTML, CSS, JS, JSX
• Разработка SPA WEB-приложений
• Знакомство с основами работы перечисленных выше библиотек и системных средств (в первую очередь "React")
• Знание архитектуры Системы, принципов работы и организации её серверной части

На видеохостинге YouTube можно ознакомиться с уроками и обучающими курсами по большинству из перечисленных технологий. Например, с этими.

IV. Установка

1. Установите сервер приложений "ПАРУС 8 Онлайн" согласно документации (см. "Парус-Онлайн 2. Часть 1. Установка ГГГГ.ММ.docx").
2. Разместите на диске сервера приложений библиотеку расширения "P8-Panels-ParusOnlineExt", для этого скопируйте содержимое папки "bin" из репозитория расширения "P8-Panels-ParusOnlineExt", например, в каталог "C:\p8web20\Ext\P8-Panels-ParusOnlineExt".
3. Подключите библиотеку расширения к серверу приложений "ПАРУС 8 Онлайн". Для этого добавьте ссылку на библиотеку в файл "Config\extensions.config" сервера приложений:

<?xml version="1.0"?>
<parus.extensions enabled="true" resolveKind="Static" viewsMode="Shared" rootPath="c:\p8web20\Ext\">
	<extensions>
		<extension assembly="P8PanelsParusOnlineExt" path="P8-Panels-ParusOnlineExt\bin\P8-Panels-ParusOnlineExt.dll"/>
	</extensions>
</parus.extensions>

Где:

• rootPath="c:\p8web20\Ext\" - атрибут, указывающий на корневой каталог хранения расширений для сервера приложений "ПАРУС 8 Онлайн"
• path="P8-Panels-ParusOnlineExt\bin\P8-Panels-ParusOnlineExt.dll" - атрибут, указывающий на каталог размещения библиотеки расширения "Панели" относительного коревого rootPath

4. Установите в файле конфигурации "PrecompiledApp.config" сервера приложений атрибут updatable в true:

<precompiledApp version="2" updatable="true"/>

5. Разместите WEB-приложение "Парус 8 - Панели мониторинга" на сервере приложений "ПАРУС 8 Онлайн". Для этого в каталоге "Modules" сервера приложений создайте подкаталог "P8-Panels" и проведите клонирование репозитория "P8-Panels" в него:

git clone https://github.com/CITKParus/P8-Panels.git

6. Проведите компиляцию хранимых объектов БД из каталога "db" клонированного репозитория (компиляцию проводить под пользователем-владельцем схемы серверной части Системы, с последующей перекомпиляцией зависимых инвалидных объектов), затем исполните скрипт "grants.sql", размещённый в этом же каталоге.

7. Перезапустите сервер приложений "ПАРУС 8 Онлайн"

V. Подключение поставляемых панелей мониторинга

В корневом каталоге репозитория "P8-Panels" расположен файл "p8panels.config", содержащий конфигурацию поставляемых с расширением типовых панелей.

Данный файл определяет какие панели подключены к WEB-приложению, порядок формирования пунктов главного меню "ПАРУС 8 Онлайн" для доступа к подключенным панелям, состав галереи панелей и бокового меню навигации WEB-приложения "Парус 8 - Панели мониторинга", работающего в контексте "ПАРУС 8 Онлайн".

Данный файл конфигурации необходимо разместить локально, в папке "Config" сервера приложений "ПАРУС 8 Онлайн". Например, если сервер приложений установлен в "c:\p8web20\WebClient", то путь к "p8panels.config" должен быть "c:\p8web20\WebClient\Config\p8panels.config".

Рассмотрим формат файла конфигурации панелей на примере. Ниже приведён фрагмет "p8panels.config" из поставки расширения.

<CITK.P8Panels>
    <MenuItems>
	    <App name="ProjectPlanning">
            <MenuItem parent="{BA073333-DFBC-4BA3-8EA7-172F3F6B4FEE}" separator="true"/>
            <MenuItem parent="{BA073333-DFBC-4BA3-8EA7-172F3F6B4FEE}" name="ShowPrjPanelsRoot" caption="Панели мониторинга" url="Modules/p8-panels/"/>
            <MenuItem parent="{BA073333-DFBC-4BA3-8EA7-172F3F6B4FEE}" separator="true"/>
            <MenuItem parent="{BA073333-DFBC-4BA3-8EA7-172F3F6B4FEE}" name="ShowPrjPanelFin" caption="Экономика проектов" panelName="PrjFin"/>
            ...
        </App>
    </MenuItems>
    <Panels urlBase="Modules/p8-panels/#/">
        <Panel
                name="PrjFin"
                group="Планирование и учёт в проектах"
                caption="Экономика проектов"
                desc="Мониторинг калькуляции проекта, графиков финансирования, договоров с поставщиками материалов и ПКИ"
                url="prj_fin"
                path="prj_fin"
                icon="bar_chart"
                showInPanelsList="true"
                preview="./img/prj_fin.png"/>
        ...
    </Panels>
</CITK.P8Panels>

Настройки хранятся в формате XML. Корневым тэгом документа должен быть CITK.P8Panels. Дочерними для него могут быть две ветки конфигурации:

• MenuItems - настройка пунктов главного меню WEB-приложения "ПАРУС 8 Online"
• Panels - общий список панелей, подключаемых к приложению (не все панели обязательно выводить в виде пунктов меню)

MenuItems состоит из элементов App, каждый из которых определяет для какого из приложений Системы описываются пункты меню. MenuItems может содержать несколько элементов App. Каждый элемент App должен иметь обязательный атрибут name, определяющий код приложения Системы (см. колонку APPCODE в таблице APPLIST), в которое будут добавлены пункты меню. Дочерними для элемента App являются элементы MenuItem, каждый из которых описывает создаваемый расширением пункт меню. App может содержать несколько MenuItem. Каждый из MenuItem может иметь следующие атрибуты:

• parent - обязательный, содержит GUID родительского пункта меню, к которому будет добавлен описываемый дочерний пункт (см. P_MENUS_CREATE_*_MENU, где * - код приложения Системы)
• separator - необязательный, принимает значения "true" или "false", если "true" - создаваемый пункт меню будет разделителем, остальные атрибуты, описанные ниже будут проигнорированы
• name - необязательный для separator="true", в прочих случаях - обязательный, уникальное имя пункта меню
• caption - необязательный для separator="true", в прочих случаях - обязательный, видимый текст пункта меню
• panelName - необязательный для separator="true" или если указан атрибут url, в прочих случаях - обязательный, определяет код панели, открываемой при выборе данного пункта меню конечным пользователем (коды панелей объявляются в секции Panels данного файла конфигурации, описана ниже)
• url - необязательный для separator="true" или если указан атрибут panelName, в прочих случаях - обязательный, определяет URL, который будет открыт в отдельной закладке "ПАРУС 8 Онлайн" при выборе данного пункта меню конечным пользователем (в приведённом примере, для пункта меню "ShowPrjPanelsRoot" открывает домашнюю страницу WEB-приложения "Парус 8 - Панели мониторинга", отображающую галерею доступных панелей, см. ниже описание атрибута urlBase элемента Panels)

Panels - содержит список элементов Panel, описывающих подключенные панели. Элемент Panels имеет атрибут urlBase, определяющий корневой URL WEB-приложения "Парус 8 - Панели мониторинга", относительно него формируются URL панелей. Значение urlBase определяется физическим расположением WEB-приложения "Парус 8 - Панели мониторинга" на диске сервера приложений (см. пункт 5 в главе "IV. Установка"). В данном примеры, файлы WEB-приложения распологаются в каталоге "Modules/p8-panels" сервера приложений. Каждый из элементов Panel, дочерних для Panels, описывает одну панель и имеет следующие атрибуты:

• name - обязательный, строка, указывается латиницей, определяет уникальное имя панели
• group - необязательный, строка, указывается кириллицей, определяет имя группы, в которую входит панель (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе)
• caption - обязательный, строка, видимое наименование панели (применяется в галереи панелей, главном меню панелей, ссылках на рабочем столе, заголовках закладок)
• desc - необязательный, строка,
• url - обязательный, строка, указывается латиницей, относительй URL панели (по адресу Panel.urlBase + Panel.Panels.url сервер приложений "ПАРУС 8 Онлайн" будет выдавать HTML-страницу панели), для простоты навигации может повторять значение атрибута path

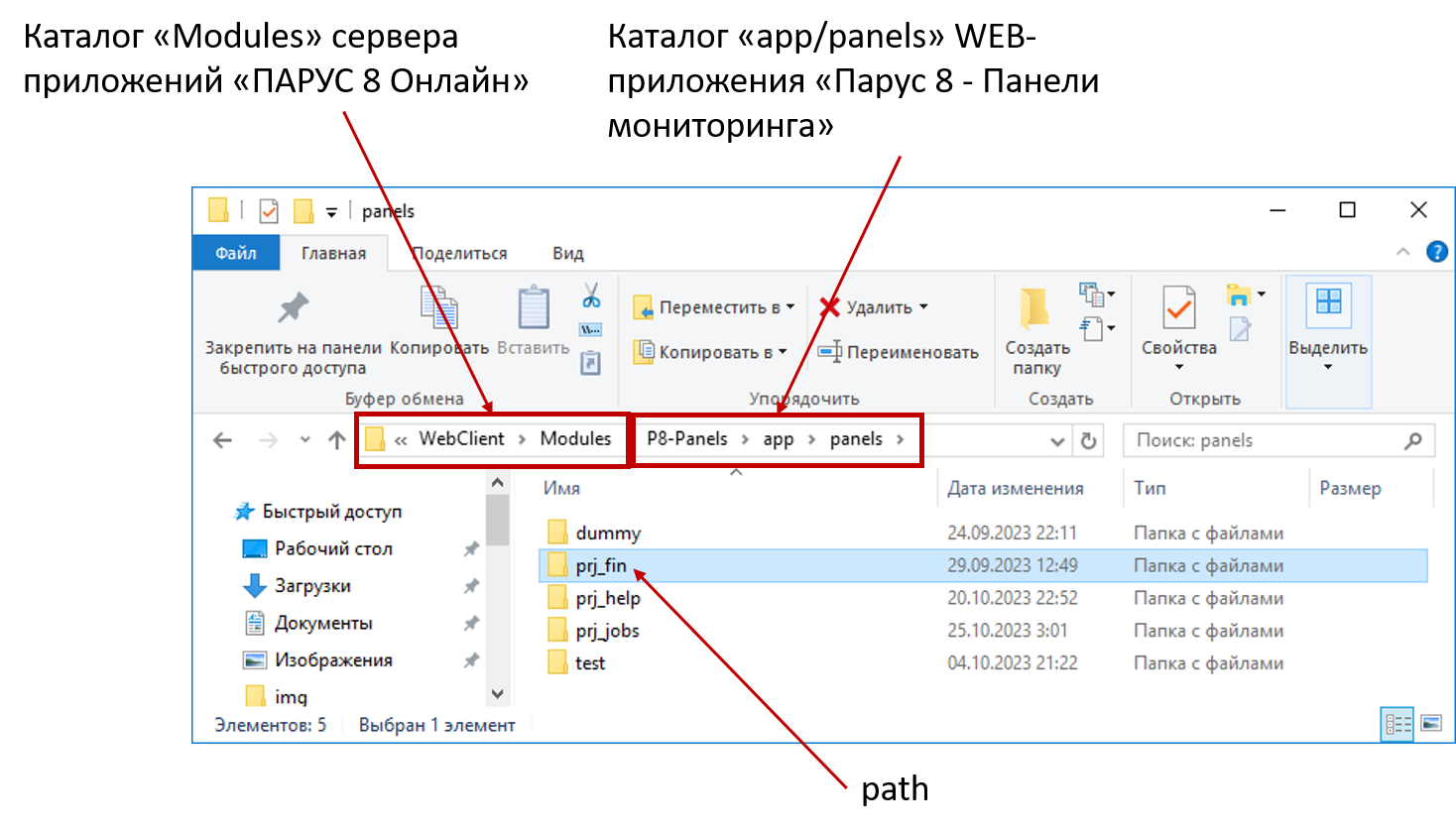

• path - обязательный, строка, путь к исходному коду панели в структуре каталогов WEB-приложения "Парус 8 - Панели мониторинга" (панели должны размещаться в "app/panels", в данном атрибуте указыватся только имя каталога, созданного для панели в "app/panels")
• icon - обязательный, строка, код иконки панели из символов шрифта Google Material Icons (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе)

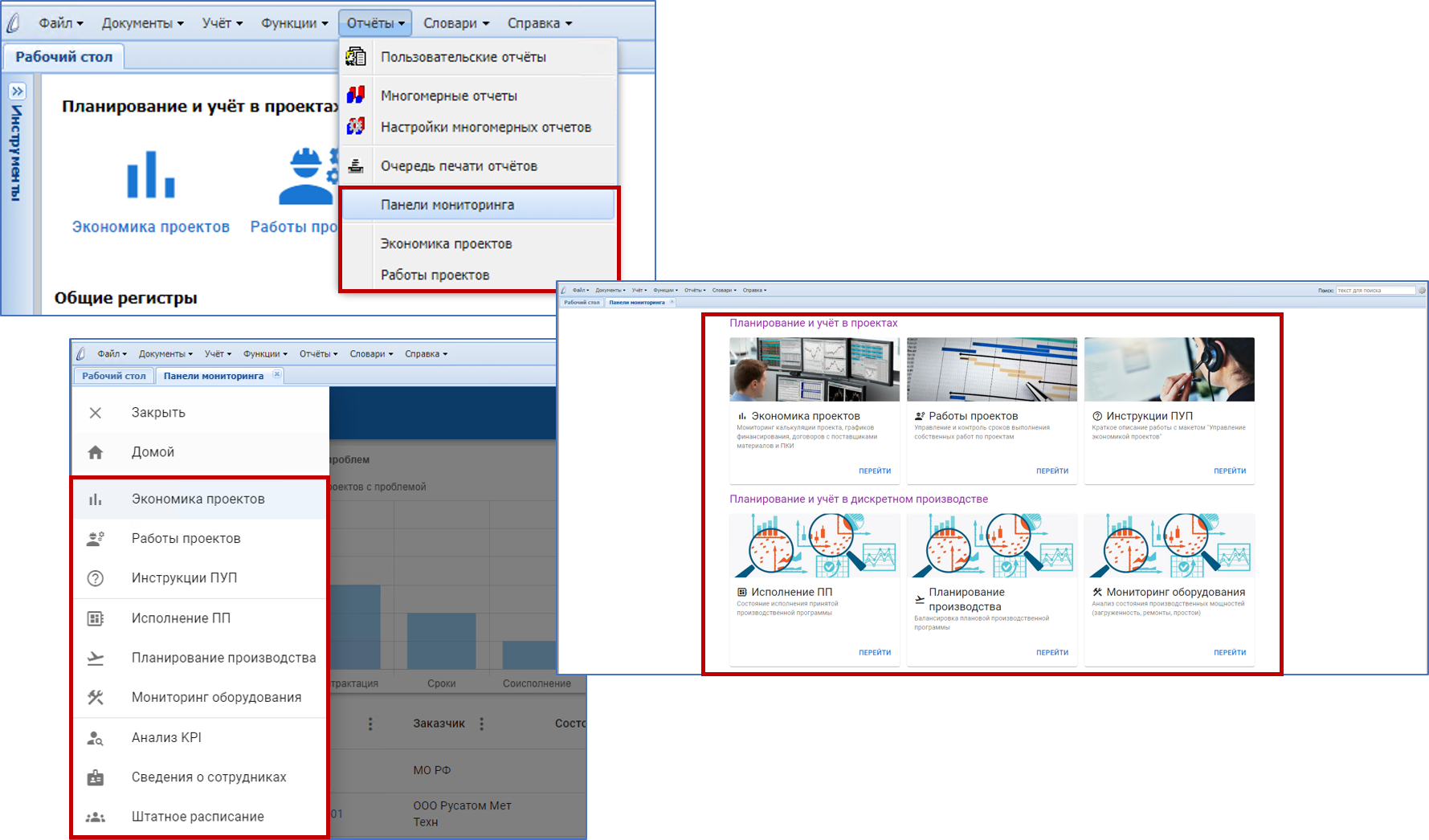

• showInPanelsList - обязательный, принимает значения "true" или "false", определяет отображение ссылки на панель в галереи панелей, главном меню панелей, виджете рабочего стола
• preview - полный путь и имя файла из каталога "img" WEB-приложения "Парус 8 - Панели мониторинга" (в каталог могут быть добавлены пользовательские изображения), служит в качестве изображения панели в галерее панелей

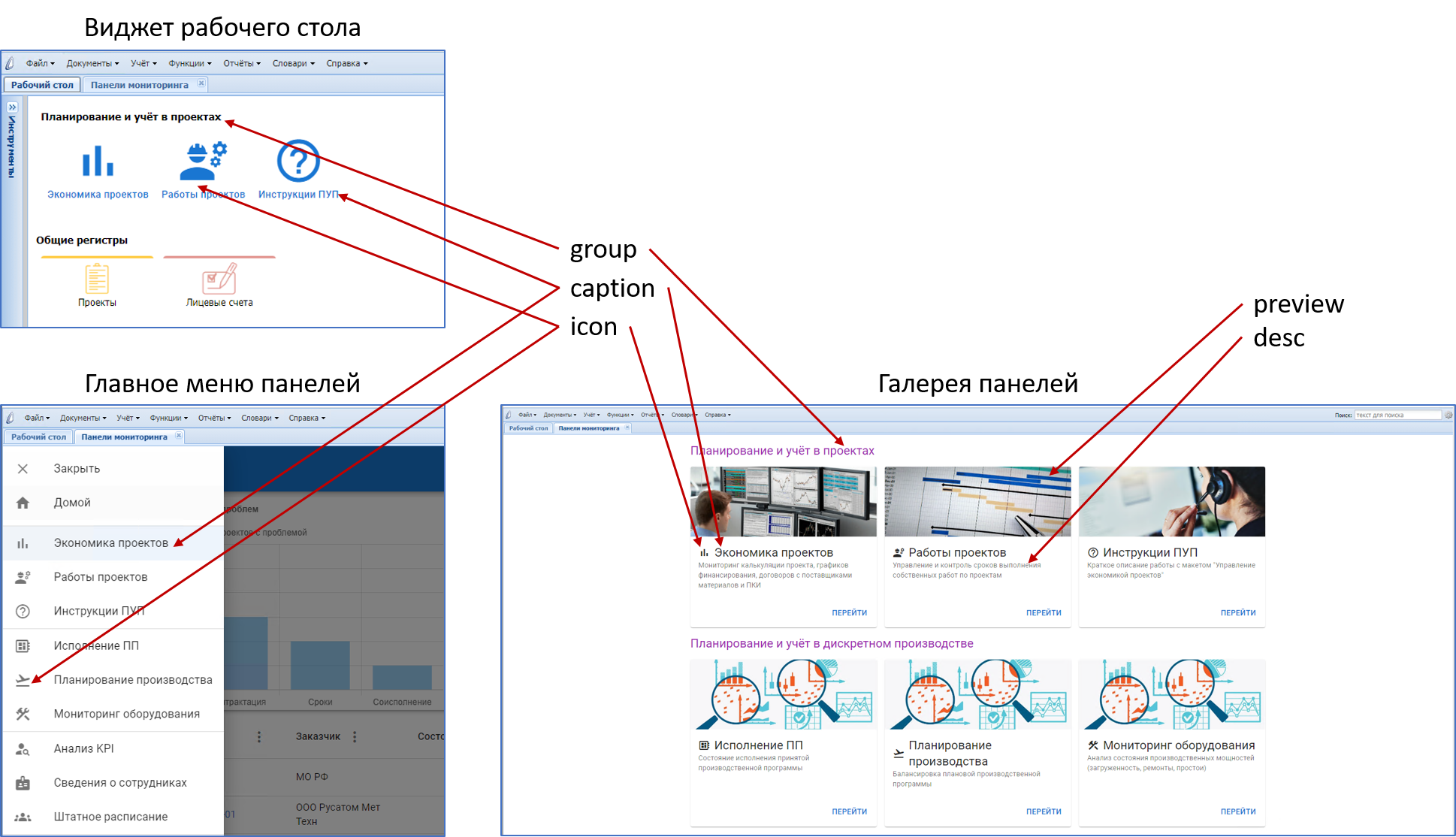

На рисунках ниже проиллюстрировано применение атрибутов элемента Panel.

Подключение разработанных пользователем панелей осуществляется путём добавления элементов Panels в файл конфигурации (при необходимости и элементов App\MenuItems, если предполагается открытие панели через главное меню WEB-приложения "ПАРУС 8 Онлайн").

Будьте внимательны при обновлении: если в локальном файле "p8panels.config" содержится конфигурация пользовательских панелей, то его нельзя заменять копированием дистрибутивной версии файла при обновлении - будут утеряны сделанные настройки. В этом случае файл следует модифицировать экспертным путём, добавив в локальный "p8panels.config" изменения из дистрибутивного вручную.
