# P8-Panels - "Панели" ## Расширение к "ПАРУС 8 Онлайн" ## Оглавление [Термины и сокращения](#термины-и-сокращения)\ [I. Назначение](#i-назначение)\ [II. Состав](#ii-состав)\ [III. Требования к разработчику](#iii-требования-к-разработчику)\ [IV. Установка](#iv-установка)\ [V. Подключение панелей](#v-подключение-панелей)\ [VI. Разработка панелей](#vi-разработка-панелей) ## Термины и сокращения **Система** - "ПАРУС 8 Предприятие"\ **БД** - База Данных\ **СУБД** - Система Управления Базами Данных\ **Расширение** - программный комплекс, дополняющий функциональность той или иной программной системы. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\ **Фреймворк** - программная платформа, определяющая структуру программной системы, программное обеспечение, облегчающее разработку и объединение разных компонентов большого программного проекта. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\ **Панель** - представление данных и функций Системы, реализованное с применением описываемого фреймворка\ **SPA** - Single Page Application - технология разработки WEB-приложений, предполагающая динамическую генерацию интерфейса внутри одного HTML-документа, отображаемого браузером\ **HTML** - HyperText Markup Language — язык гипертекстовой разметки\ **CSS** - Cascading Style Sheets - каскадные таблицы стилей\ **DOM** - Document Object Model - объектная модель документа (в контексте данного документа - HTML)\ **JS** - JavaScript — мультипарадигменный интерпретируемый язык программирования\ **JSX** - JavaScript eXtension - расширение JavaScript, которое позволяет создавать деревья DOM с использованием синтаксиса, подобного XML\ **АРМ** - Автоматизированное Рабочее Место ## I. Назначение Расширение представляет собой фреймворк, основной задачей которого является сокращение времени разработки нестандартных графических интерфейсов и панелей мониторинга, работающих в составе WEB-приложения "ПАРУС 8 Онлайн". ## II. Состав В фреймворк входят: - [Библиотека расширения "P8-Panels-ParusOnlineExt.dll"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt) для сервера приложений "ПАРУС 8 Онлайн" - обеспечивает низкоуровневое взаимодействие разрабатываемых панелей с Системой - Хранимые объекты сервера БД Системы, обеспечивающие обмен данными между панелями и учётными регистрами Системы - API для высокоуровневого взаимодействия с сервером БД Системы - API для взаимодействия разрабатываемых панелей с WEB-приложением "ПАРУС 8 Онлайн" - WEB-приложение "Парус 8 - Панели мониторинга", являющееся "точкой входа" для подключения реализуемых панелей, включающее в себя: - Подключенные и настроенные библиотеки ["React"](https://react.dev/), ["React-Router"](https://reactrouter.com/), ["MUI"](https://mui.com/) - Настроенный транспайлер ["Babel"](https://babeljs.io/) - Настроенный сборщик WEB-приложений ["WebPack"](https://webpack.js.org/) - Настроенный статический анализатор кода ["ESLint"]() - Настройки среды разработки ["Visual Studio Code"](https://code.visualstudio.com/) - Готовый контекст React-приложения - Компоненты для отображения единого бокового меню подключенных панелей, галереи подключенных панелей, интеграции в рабочий стол WEB-приложения "ПАРУС 8 Онлайн" - Готовые панели мониторинга для ряда прикланых приложений Системы ## III. Требования к разработчику Для успешной разработки собственных панелей с применением описываемого фреймворка, потребуются знания следующих технологий: - HTML, CSS, JS, JSX - Разработка SPA WEB-приложений - Знакомство с основами работы перечисленных выше библиотек и системных средств (в первую очередь "React") - Знание архитектуры Системы, принципов работы и организации её серверной части На видеохостинге YouTube можно ознакомиться с уроками и обучающими курсами по большинству из перечисленных технологий. Например, с [этими](https://www.youtube.com/results?search_query=%D0%BF%D0%BE%D0%BB%D0%BD%D1%8B%D0%B9+%D0%BA%D1%83%D1%80%D1%81+react). ## IV. Установка 1. Установите сервер приложений "ПАРУС 8 Онлайн" согласно документации (см. "Парус-Онлайн 2. Часть 1. Установка ГГГГ.ММ.docx"), требуется релиз от октября 2023 года и позднее. 2. Разместите на диске сервера приложений библиотеку расширения "P8-Panels-ParusOnlineExt", для этого скопируйте содержимое папки "bin" из [репозитория расширения "P8-Panels-ParusOnlineExt"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt), например, в каталог "C:\p8web20\Ext\P8-Panels-ParusOnlineExt". 3. Подключите библиотеку расширения к серверу приложений "ПАРУС 8 Онлайн". Для этого добавьте ссылку на библиотеку в файл "Config\extensions.config" сервера приложений: ``` ``` Где: - `rootPath="c:\p8web20\Ext\"` - атрибут, указывающий на корневой каталог хранения расширений для сервера приложений "ПАРУС 8 Онлайн" - `path="P8-Panels-ParusOnlineExt\bin\P8-Panels-ParusOnlineExt.dll"` - атрибут, указывающий на каталог размещения библиотеки расширения "Панели" относительного коревого `rootPath` 4. Установите в файле конфигурации "PrecompiledApp.config" сервера приложений атрибут `updatable` в `true`: ``` ``` 5. Разместите WEB-приложение "Парус 8 - Панели мониторинга" на сервере приложений "ПАРУС 8 Онлайн". Для этого в каталоге "Modules" сервера приложений создайте подкаталог "P8-Panels" и проведите клонирование репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) в него: ``` git clone https://github.com/CITKParus/P8-Panels.git ``` 6. Проведите компиляцию хранимых объектов БД из каталога "db" клонированного репозитория (компиляцию проводить под пользователем-владельцем схемы серверной части Системы, с последующей перекомпиляцией зависимых инвалидных объектов), затем исполните скрипт "grants.sql", размещённый в этом же каталоге. 7. Перезапустите сервер приложений "ПАРУС 8 Онлайн" ## V. Подключение панелей ### Интеграция в приложение, главное меню, галерею и меню панелей Файл "p8panels.config", располагаемый в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн", определяет какие панели подключены к WEB-приложению, порядок формирования пунктов главного меню "ПАРУС 8 Онлайн" для доступа к подключенным панелям, состав галереи панелей и бокового меню навигации WEB-приложения "Парус 8 - Панели мониторинга", работающего в контексте "ПАРУС 8 Онлайн". ![Главное меню, галерея панелей и боковое меню панелей](docs/img/51.png) В корневом каталоге репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) расположен файл "p8panels.config", содержащий конфигурацию поставляемых с расширением типовых панелей. Данный файл конфигурации необходимо разместить локально, в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн". Например, если сервер приложений установлен в "c:\p8web20\WebClient", то путь к "p8panels.config" должен быть "c:\p8web20\WebClient\Config\p8panels.config". Рассмотрим формат файла конфигурации панелей на примере. Ниже приведён фрагмет "p8panels.config" из поставки расширения. ``` ... ... ``` Настройки хранятся в формате XML. Корневым тэгом документа должен быть `CITK.P8Panels`. Дочерними для него могут быть две ветки конфигурации: - `MenuItems` - настройка пунктов главного меню WEB-приложения "ПАРУС 8 Онлайн" - `Panels` - общий список панелей, подключаемых к приложению (не все панели обязательно выводить в виде пунктов меню) `MenuItems` состоит из элементов `App`, каждый из которых определяет для какого из приложений Системы описываются пункты меню. `MenuItems` может содержать несколько элементов `App`. Каждый элемент `App` должен иметь обязательный атрибут `name`, определяющий код приложения Системы (см. колонку `APPCODE` в таблице `APPLIST`), в которое будут добавлены пункты меню. Дочерними для элемента `App` являются элементы `MenuItem`, каждый из которых описывает создаваемый расширением пункт меню. `App` может содержать несколько `MenuItem`. Каждый из `MenuItem` может иметь следующие атрибуты: - `parent` - обязательный, содержит GUID родительского пункта меню, к которому будет добавлен описываемый дочерний пункт (см. `P_MENUS_CREATE_*_MENU`, где `*` - код приложения Системы) - `separator` - необязательный, принимает значения "true" или "false", если "true" - создаваемый пункт меню будет разделителем, остальные атрибуты, описанные ниже будут проигнорированы - `name` - необязательный для `separator="true"`, в прочих случаях - обязательный, уникальное имя пункта меню - `caption` - необязательный для `separator="true"`, в прочих случаях - обязательный, видимый текст пункта меню - `panelName` - необязательный для `separator="true"` или если указан атрибут `url`, в прочих случаях - обязательный, определяет код панели, открываемой при выборе данного пункта меню конечным пользователем (коды панелей объявляются в секции `Panels` данного файла конфигурации, описана ниже) - `url` - необязательный для `separator="true"` или если указан атрибут `panelName`, в прочих случаях - обязательный, определяет URL, который будет открыт в отдельной закладке "ПАРУС 8 Онлайн" при выборе данного пункта меню конечным пользователем (в приведённом примере, для пункта меню "ShowPrjPanelsRoot" открывает домашнюю страницу WEB-приложения "Парус 8 - Панели мониторинга", отображающую галерею доступных панелей, см. ниже описание атрибута `urlBase` элемента `Panels`) `Panels` - содержит список элементов `Panel`, описывающих подключенные панели. Элемент `Panels` имеет атрибут `urlBase`, определяющий корневой URL WEB-приложения "Парус 8 - Панели мониторинга", относительно него формируются URL панелей. Значение `urlBase` определяется физическим расположением WEB-приложения "Парус 8 - Панели мониторинга" на диске сервера приложений (см. пункт 5 в главе "IV. Установка"). В данном примеры, файлы WEB-приложения распологаются в каталоге "Modules/p8-panels" сервера приложений. Каждый из элементов `Panel`, дочерних для `Panels`, описывает одну панель и имеет следующие атрибуты: - `name` - обязательный, строка, указывается латиницей, определяет уникальное имя панели - `group` - необязательный, строка, указывается кириллицей, определяет имя группы, в которую входит панель (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе) - `caption` - обязательный, строка, видимое наименование панели (применяется в галереи панелей, главном меню панелей, ссылках на рабочем столе, заголовках закладок) - `desc` - необязательный, строка, - `url` - обязательный, строка, указывается латиницей, относительй URL панели (по адресу `Panel.urlBase` + `Panel.Panels.url` сервер приложений "ПАРУС 8 Онлайн" будет выдавать HTML-страницу панели), для простоты навигации может повторять значение атрибута `path` - `path` - обязательный, строка, путь к исходному коду панели в структуре каталогов WEB-приложения "Парус 8 - Панели мониторинга" (панели должны размещаться в "app/panels", в данном атрибуте указыватся только имя каталога, созданного для панели в "app/panels") - `icon` - обязательный, строка, код иконки панели из символов шрифта [Google Material Icons](https://fonts.google.com/icons?icon.set=Material+Icons) (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе) - `showInPanelsList` - обязательный, принимает значения "true" или "false", определяет отображение ссылки на панель в галереи панелей, главном меню панелей, виджете рабочего стола - `preview` - полный путь и имя файла из каталога "img" WEB-приложения "Парус 8 - Панели мониторинга" (в каталог могут быть добавлены пользовательские изображения), служит в качестве изображения панели в галерее панелей На рисунках ниже проиллюстрировано применение атрибутов элемента `Panel`. ![Применение атрибутов панели](docs/img/52.png) ![Размещение панели](docs/img/53.png) Подключение разработанных пользователем панелей осуществляется путём добавления элементов `Panels` в файл конфигурации (при необходимости и элементов `App\MenuItems`, если предполагается открытие панели через главное меню WEB-приложения "ПАРУС 8 Онлайн"). Изменения файла конфигурации в части элементов `MenuItems` требуют перезапуска сервера приложений "ПАРУС 8 Онлайн" и завершения/начала сеансов конечных пользователей. > **Будьте внимательны при обновлении:** если в локальном файле "p8panels.config" содержится конфигурация пользовательских панелей, то его нельзя заменять копированием дистрибутивной версии файла при обновлении - будут утеряны сделанные настройки. В этом случае файл следует модифицировать экспертным путём, добавив в локальный "p8panels.config" изменения из дистрибутивного вручную. ### Интеграция в рабочий стол WEB-приложение "ПАРУС 8 Онлайн" поддерживает возможность настройки и отображения рабочих столов. Их конфиругирование осуществляется специальной настройкой в формате XML, хранящейся в поле `APPDESKTOP` системной таблицы `APPLIST`. Подробнее о возможностях настройки и доступных элементах рабочих столов см. главу "4.3. Рабочий стол" в "Парус-Онлайн 2. Часть 2. WEB-клиент. Настройка ГГГГ.ММ.docx". Ссылки для вызова разработанных и подключенных через "p8panels.config" панелей также могут быть размещены на рабочем столе приложений. Для этого применяется елемент `Frame` (см. документацию по "ПАРУС 8 Онлайн") и специально предусмотренный режим отображения меню панелей - `DESKTOP`. Чтобы получить на рабочем столе приложения ссылки вызова панелей, добавьте в его XML-конфигурацию элемент следующего содержания: ``` ``` Где: - `Modules/p8-panels/#/` - путь к домашней странице WEB-приложения "Парус 8 - Панели мониторинга", указанный в атрибуте `Panels.urlBase` файла конфигурации "p8panels.config" - `mode=DESKTOP` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", обязывающий сформировать меню панелей в специальном формате, для интеграции в рабочий стол - `group=ИМЯ_ГРУППЫ` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", позволяющий ограничить набор формируемых ссылок на панели только одной их группой (см. выше описание атрибута `Panel.group` файла конфигурации "p8panels.config") Место элемента `Frame` в структуре XML-конфигурации рабочего стола зависит от его текущего содержимого. Например, для рабочего стола по-умолчанию приложения "Планирование и учёт в проектах" это `Desktop\ContentContainer\Frame`: ``` Projects true ... ... ... ... ... ``` ## VI. Разработка панелей > **Внимание:** данное руководство не является обучающим курсом по WEB-разработке как таковой. Изложенные ниже сведения о порядке реализации пользовательских панелей, даны с учётом приведённых ранее требований к разработчику. ### Общие сведения Расширение "Панели" позволяет подключать нестандартные интерфейсы разрабатываемые на местах, без привлечения вендора. Это могут быть не только панели мониторинга, но и формы ввода данных, различные АРМ, выполняющие бизнес-функции в Системе. С точки зрения клиенсткой части, Панели представляют собой функциональные компоненты React, автоматически (благодаря описанному выше файлу конфигурации) встраиваемые в систему маршрутизации WEB-приложения "Парус 8 - Панели мониторинга" (далее "приложения" или "WEB-приложения", если контекст явно не указывает на иное). Каждая панель состоит из: - Набора JS-объектов и функций, управляющих состоянием панели - Функций для обмена данными с сервером БД Системы и выполнения бизнес-процедур в ней - JSX разметки, отражающей смену состояния панели Такая структура исходного кода панели продиктована архитектурными требованиями к функциональным React-компонентам. Каждая панель (и все необходимые для её функционирования JS-модули и вспомогательный файлы) размещается в отдельном каталоге (см. выше - "app/panels", здесь и далее каталоги указаны относительно корневого каталога размещения приложения, если явно не указано иное) WEB-приложения "Парус 8 - Панели мониторинга". Каждая панель должна иметь в составе "index.js" - точку входа по умолчанию. "index.js" должен экспортировать фунциональный React-компонент панели с имененем `RootClass` (см. для примера "app/panels/prj_fin/index.js"). Если планируется разработка собственных панелей или доработка панелей из поставки, то необходимо локально установить библиотеки, включённые в фреймворк. Эти библиотеки необходимы для "пересборки" фреймворка после внесения изменений. Они не всходя в репозиторий, т.к. в него включен уже "собранный" вариант панелей, расположенный в "distr". Для установки библиотек следует воспользоваться пакетным менеджером `npm` и выполнить команду установки из корневого каталога приложения: ``` REM Установка зависимостей c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm install ``` После добавления новых панелей в состав приложения (или внесения изменений в существующие) необходима его "пересборка". Для этого предусмотрены преднастроенные скрипты `dev` и `build`. Скрипты размещены в секции `scripts` файла зависимостей `package.json` WEB-приложения. Исполнение скриптов сборки выполняется через пакетный менеджер `npm` (должен быть установлен на рабочем месте разработчика) из корневого каталога приложения: ``` REM Запуск скрипта для отладочной сборки c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run dev REM Запуск скрипта финальной сборки c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run build ``` Скрипт финальной сборки формирует обновлённое WEB-приложение в каталоге "dist" и завершает работу. Скрипт отладочной сборки обновляет WEB-приложение в каталоге "dist" и остаётся в активном режиме, "слушая" измнения файлов исходного кода приложения и автоматически обновляя "dist", если таковые изменения будут зафиксированы. Это позволяет отлаживать панели не выполняя пересборку вручную. После пересборки обновлённые/новые панели доступны конечному пользователю для эксплуатации через WEB-приложение "ПАРУС 8 Онлайн". Серверная часть любой из панелей - набор хранимых процедур/функций/пакетов БД Системы. Состав объектов, их алгоритмы, входные параметры и выходные данные зависят от специфики панели и специально не регламентируются. Необходимо понимать, что с помощью специального API из клиентской JS-функции панели можно обращаться к хранимым объектам БД - исполнять их, передавать значения входных параметров (например, считанные из форм ввода, размещённых на панели), получать и отображать на панели значения выходных параметров исполненного серверного объекта (в виде таблиц, карточек, графиков и прочими способами, отвечающими функциональным требованиям реализуемой панели). > **Обратите внимание:** некоторые из приведённых ниже примеров включены в специальную панель "Примеры для разработчиков", также доступную в поставке. Исходный код клиентской части панели доступен в "app/panels/samples", исходный код серверной части - в "db/PKG_P8PANELS_SAMPLES.pck" (для работы панели пакет должен быть откомпилирован в БД и на него должны быть выданы права на исполнение). Её описание можно увидеть в "p8panels.config" - `Panel.name="Samples"`. Панель сконфигурирована таким образом, чтобы не отображаться в галерее и главном меню панелей (`Panel.showInPanelsList=false`). Вы можете изменить это, или подключить её к пункту главного меню "ПАРУС 8 Онлайн", добавив в секцию `MenuItems` "p8panels.config", для любого из доступных приложений Системы, элементы `MenuItem`, обеспечивающие вызов панели с примерами: ``` ``` ### API для взаимодействия с сервером БД "ПАРУС 8 Предприятие" > **Обратите внимание:** Здесь и далее - описываемый API (как клиентский, так и серверный) не является финальным и может быть изменён с целью развития фреймворка. В этой связи, необходимо закладывать дополнительное время на обновления расширения "Панели", связанное с возможной необходимостью приведения разработанных самостоятельно интерфейсов (их клиентских и серверных частей) к доработанному API. Для исполнения хранимых процедур/функций БД Системы в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `BackEndСtx` ("app/context/backend.js"). В состав API входят: - `SERV_DATA_TYPE_STR` - константа для типа данных "строка", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_NUMB` - константа для типа данных "число", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_DATE` - константа для типа данных "дата", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_CLOB` - константа для типа данных "текст", при описании параметров исполняемых хранимых объектов - `isRespErr` - функция, проверка результата исполнения серверного объекта на наличие ошибок - `getRespErrMessage` - функция, получение ошибки исполнения серверного объекта - `getRespPayload` - функция, получение выходных значений, полученных после успешного исполнения - `executeStored` -функция, асинхронное исполнение хранимой процедуры/функции БД Системы - `getConfig` - функция, асинхронное считывание параметров конфигурации, определённых в "p8panels.config" (возвращает их JSON-представление) При формировании ответов, функции, получающие данные с сервера, возвращают типовые значения: ``` //Типовой успех { SSTATUS: "OK", XPAYLOAD: Object } //Типовая ошибка { SSTATUS: "ERR", SMESSAGE: String } ``` Где: - `SSTATUS` - строка, состояние исполнения (`"OK"` - успех или `"ERR"` - ошибка) - `XPAYLOAD` - объект, полезная нагрузка, данные полученные от серверного объекта (отсутствует, если `SSTATUS = "ERR"`) - `SMESSAGE` - строка, текст сообщения об ошибке (отсутствует, если `SSTATUS = "OK"`) #### `boolean isRespErr(Object)` Проверка ответа сервера на наличие ошибок. **Входные параметры:** обязательный, объект, результат вызова `executeStored` **Результат:** `true` - если полученный на вход результат исполнения `executeStored` содержит ошибку, `false` - в остальных случаях #### `String getRespErrMessage(Object)` Считывание ошибки из типового ответа сервера. **Входные параметры:** обязательный, объект, результат вызова `executeStored` **Результат:** текст сообщения об ошибке - если полученный на вход результат исполнения `executeStored` содержит ошибку, пустая строка (`""`) - в остальных случаях #### `Object getRespPayload(Object)` Считывание полезной нагрузки из типового ответа сервера. **Входные параметры:** обязательный, объект, результат вызова `executeStored` (вызов должен осуществляться с параметром `fullResponse = true`) **Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера - если полученный на вход результат исполнения `executeStored` содержит полезную нагрузку, `null` - в остальных случаях #### `async Object executeStored(Object)` Исполнение хранимого объекта БД Системы (исполняемый объект должен быть "клиентским"). **Входные параметры:** ``` { stored, args, respArg, isArray, tagValueProcessor, attributeValueProcessor, loader = true, loaderMessage = "", throwError = true, showErrorMessage = true, fullResponse = false, spreadOutArguments = true } ``` `stored` - обязательный, строка, имя исполняемого хранимого объекта (для пакетных - "ПАКЕТ.ОБЪЕКТ")\ `args` - необязательный, объект, описание параметров исполняемого хранимого объета вида: `{"ПАРАМЕТР": "ЗНАЧЕНИЕ"|{VALUE: "ЗНАЧЕНИЕ", SDATA_TYPE: SERV_DATA_TYPE_*}}` (если тип данных параметров не указан явно - произойдёт попытка их автоматического определения, с CLOB-параметрами это не всегда может произойти корректно)\ `respArg` - необязательный, строка, имя выходного параметра исполняемого объекта, значение которого необходимо вернуть как данные ответа (если не указан - возвращвется типовой ответ)\ `isArray`, `tagValueProcessor`, `attributeValueProcessor` - необязательны, функции, позволяющие провести корректировку парсинга XML-ответа сервера в JSON (сигнатура и назначение функций описаны в документации к [fast-xml-parser](https://github.com/NaturalIntelligence/fast-xml-parser/blob/HEAD/docs/v4/2.XMLparseOptions.md))\ `loader` - необязательный, логический, признак отображения типового индикатора процесса\ `loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\ `throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\ `showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщение об ошибке, в случае её возникновения (только если `throwError = true`)\ `fullResponse` - необязательный, логический, признак возврата полного типового ответа сервера, если `false` - возвращается только содержимое `XPAYLOAD`\ `spreadOutArguments` - необязательный, логический, признак "разделения" значений выходных параметров исполняемого обхекта (игнорируется при наличии `respArg`), если `true` - `XPAYLOAD` будет содержать ответ в виде `{"ВЫХОДНОЙ_ПАРАМЕТР1": "ЗНАЧЕНИЕ", "ВЫХОДНОЙ_ПАРАМЕТР2": "ЗНАЧЕНИЕ", ...}`, если `false` - `XPAYLOAD` будет содержать ответ в виде `{XOUT_ARGUMENTS: [{SNAME: "ВЫХОДНОЙ_ПАРАМЕТР1", VALUE: "ЗНАЧЕНИЕ"}, {SNAME: "ВЫХОДНОЙ_ПАРАМЕТР2", VALUE: "ЗНАЧЕНИЕ"}, ...]}` **Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера (если `fullResponse = false`) или полный типовой ответ (описан выше). **Пример:** ``` import React, { useState, useContext } from "react"; //Классы React import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером //Функциональный компонент панели (или её части) const MyPanel = () => { //Собственное состояние const [state, setState] = useState({ dataLoaded: false, data: [], filters: null, orders: null }); //Подключение к контексту взаимодействия с сервером const { executeStored, SERV_DATA_TYPE_CLOB } = useContext(BackEndСtx); //Загрузка данных проектов с сервера const loadProjects = async (agentName) => { //Исполняем процедуру const data = await executeStored({ stored: "UDO_P_GET_MY_DATA", args: { CFILTERS: { VALUE: state.filters, SDATA_TYPE: SERV_DATA_TYPE_CLOB }, CORDERS: { VALUE: state.orders, SDATA_TYPE: SERV_DATA_TYPE_CLOB }, SAGENT: agentName }, respArg: "COUT" }); //Отражаем данные в состоянии setState(pv => ({ ...pv, data: [...data], dataLoaded: true })); } }; ``` #### `async Object getConfig(Object)` Получение содержимого "p8panels.config". **Входные параметры:** ``` { loader = true, loaderMessage = "", throwError = true, showErrorMessage = true } ``` `loader` - необязательный, логический, признак отображения типового индикатора процесса\ `loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\ `throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\ `showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщения об ошибке, в случае её возникновения (только если `throwError = true`) **Результат:** объект, типовой ответ, где `XPAYLOAD` объект вида (см. описание атрибутов выше, в описании "p8panels.config"): ``` { "MenuItems": { "App": [ { "MenuItem": [ { "parent": ..., "name": ..., "caption": ..., "url": ..., "separator": ... }, ... ], "name": "Realiz" }, ... ] }, "Panels": { "Panel": [ { "name": ..., "group": ..., "caption": ..., "desc": ..., "url": ..., "path": ..., "icon": ..., "showInPanelsList": ..., "preview": ... }, ... ], "urlBase": ... } } ``` ### API для взаимодействия с WEB-приложением "ПАРУС 8 Онлайн" Для взаимодействия панелей с пользовательским интерфейсом "ПАРУС 8 Онлайн" в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `ApplicationСtx` ("app/context/application.js"). В состав API входят: - `pOnlineShowTab` - функция, отображение типовой закладки "ПАРУС 8 Онлайн" - `pOnlineShowUnit` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме - `pOnlineShowDocument` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме с позиционированием/отбором по документу - `pOnlineShowDictionary` - функция, отображение раздела "ПАРУС 8 Онлайн" в режиме словаря - `pOnlineUserProcedure` - функция, исполнение "Пользовательской процедуры" - `pOnlineUserReport` - функция, печать "Пользовательского отчёта" #### `String pOnlineShowTab(Object)` Открывает типовую закладку пользовательского интерфейса WEB-приложения. **Входные параметры:** ``` { id, url, caption, onClose } ``` `id` - необязательный, строка, уникальный идентификатор закладки (ели закладка с таким `id` уже существует - будет осуществлено переключение на данную закладку)\ `url` - необязательный, строка, адрес страницы, отображаемой на закладке\ `onClose` - необязательный, функция вида `f(id)`, обработчик закрытия закладки (функция будет вызвана при закрытии закладки, в качестве параметра будет передан идентификатор закрытой закладки) **Результат:** строка, идентификатор открытой закладки. #### `undefined pOnlineShowUnit(Object)` Открывает типовое модальное окно раздела Системы. **Входные параметры:** ``` { unitCode, showMethod = "main", inputParameters } ``` `unitCode` - обязательный, строка, код раздела Системы\ `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы **Результат:** функция не возвращает значимого результата #### `undefined pOnlineShowDocument(Object)` Открывает типовое модальное окно раздела Системы с позиционированием/отбором по документу (в зависимости от настроек метода вызова). **Входные параметры:** ``` { unitCode, document, showMethod = "main", inRnParameter = "in_RN" } ``` `unitCode` - обязательный, строка, код раздела Системы\ `document` - обязательный, число, регистрационный номер документа или иной его идентификатор `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inRnParameter` - необязательный, строка, имя параметра метода вызова для позиционирования/отбора (если не указан, будет применён параметр метода вызова с именем "in_RN") **Результат:** функция не возвращает значимого результата #### `undefined pOnlineShowDictionary(Object)` Открывает типовое модальное окно раздела Системы в режиме словаря (позволяет считать параметры выбранной записи через выходные значения метода вызова). **Входные параметры:** ``` { unitCode, showMethod = "main", inputParameters, callBack } ``` `unitCode` - обязательный, строка, код раздела Системы\ `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы\ `callBack` - необязательный, функция вида `f(result)`, будет вызвана при закрытии модального окна словаря, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (пользователь нажал "ОК") или `false` (пользователь нажал "Отмена"), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра метода вызова, ключ - его значение для выбранной записи. **Результат:** функция не возвращает значимого результата #### `undefined pOnlineUserProcedure(Object)` Вызывает "Пользовательскую процедуру" Системы (если процедура имеет визуализируемые параметры - будет отображён диалог для их ввода). **Входные параметры:** ``` { code, inputParameters, callBack } ``` `code` - обязательный, строка, мнемокод вызываемой пользовательской процедуры\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательской процедуры (имеют более высокий приоритет, чем значения инизиализации в настройках пользовательской процедуры, однако менее низкий, чем значения сохраненные на форме)\ `callBack` - необязательный, функция вида `f(result)`, будет вызвана после исполнения пользовательской процедуры, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (выполнена успешно) или `false` (была ошибка исполнения), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра процедуры, ключ - его значение. **Результат:** функция не возвращает значимого результата #### `undefined pOnlineUserReport(Object)` Вызывает "Пользователький отчёт" Системы (если отчёт имеет визуализируемые параметры - будет отображён диалог для их ввода, отчёт исполняется аналогично его вызову штатным действием из типового раздела - через сервер отложенной печати). **Входные параметры:** ``` { code, inputParameters } ``` `code` - обязательный, строка, мнемокод вызываемого пользовательского отчёта\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательского отчёта (имеют более высокий приоритет, чем значения инизиализации параметров в настройках отчёта, однако менее низкий, чем значения сохраненные на форме его вызова) **Результат:** функция не возвращает значимого результата Примеры (см. "app/panels/samples/p8online.js"): ``` import React, { useState, useContext } from "react"; //Классы React import { Typography, Button, Divider } from "@mui/material"; //Интерфейсные элементы import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, DIVIDER: { margin: "15px" } }; //Пример: API для взаимодействия с "ПАРУС 8 Онлайн" const P8Online = ({ title }) => { //Собственное состояние const [agent, setAgent] = useState(""); //Подключение к контексту приложения const { pOnlineShowUnit, pOnlineShowTab, pOnlineShowDocument, pOnlineShowDictionary } = useContext(ApplicationСtx); //Генерация содержимого return (
{title} {/* Открыть новую закладку */} {/* Открыть раздел */} {/* Открыть раздел в режиме словаря */} {/* Позиционирование/отбор документа */} {agent ? ( <> ) : null}

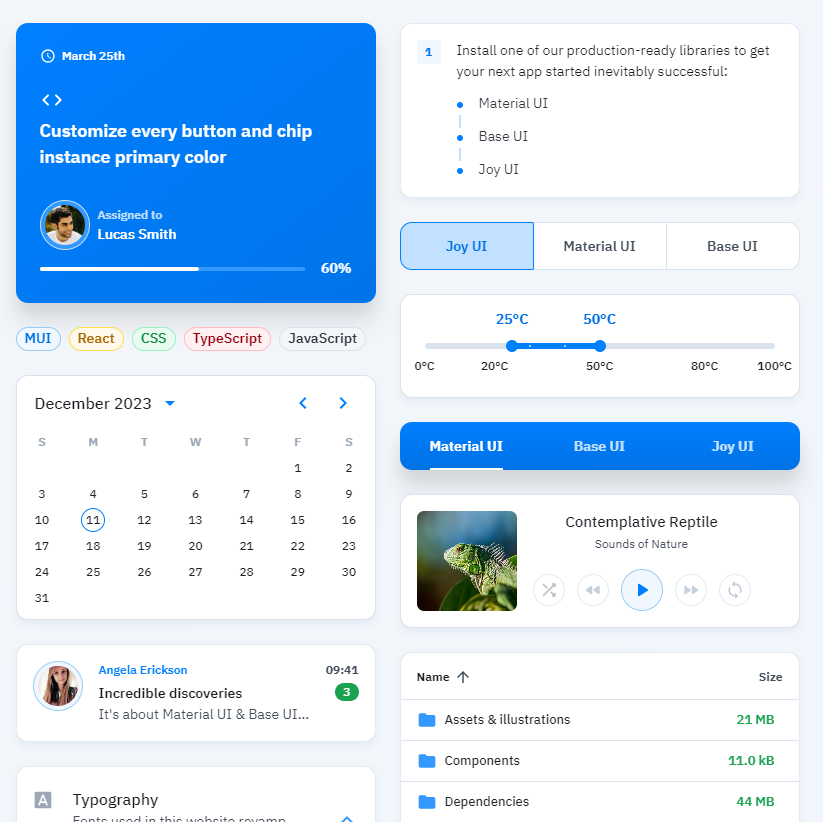

); }; ``` ### Компоненты пользовательского интерфейса #### Типовые интерфейсные примитивы ##### Компоненты MUI В состав фреймворка включена библиотека [MUI](https://mui.com/) версии 5. При разработке панелей могут быть использованы интерфейсные компоненты и разметка, поставляемые с ней. ![Компоненты MUI](docs/img/61.png) Сочетая компоненты библиотеки [MUI](https://mui.com/) и описанный выше API для взаимодействия с Системой можно реализовать пользовательский интерфейс любой сложности. Для подключения компонента к панели достаточно импортировать его из модуля `"@mui/material"`. ![Пример использования MUI](docs/img/62.png) Например, предложенный ниже компонент отображает список контрагентов (мнемокод и наименование последних 10 добавленных в Систему) с возможностью удаления (нажатие на элемент списка - открытие словаря "Контрагенты" с позиционированием на записи), форму добавления контрагента с указанным мнемокодом и наименованием (добавление производится в корневой каталог словаря "Контрагенты"): ``` import React, { useEffect, useContext, useCallback, useState } from "react"; //Классы React import { Typography, Grid, List, ListItemButton, ListItem, ListItemText, IconButton, Icon, Button, TextField, Box } from "@mui/material"; //Интерфейсные элементы MUI import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, LIST: { width: "100%", maxWidth: "600px", bgcolor: "background.paper" } }; //Функциональный компонент с примером использования MUI const Mui = ({ title }) => { //Собственное состояние - список контрагентов const [agents, setAgents] = useState([]); //Собственное состояние - форма добавления контрагента const [agentForm, setAgentForm] = useState({ agnAbbr: "", agnName: "" }); //Подключение к контексту взаимодействия с сервером const { executeStored } = useContext(BackEndСtx); //Подключение к контексту сообщений const { showMsgWarn } = useContext(MessagingСtx); //Подключение к контексту приложения const { pOnlineShowDocument } = useContext(ApplicationСtx); //Загрузка списка контрагентов const agentsGet = useCallback(async () => { const data = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_GET", respArg: "COUT" }); setAgents([...data.AGENTS]); }, [executeStored]); //Добавление контрагента const agentInsert = useCallback( async (agnAbbr, agnName) => { await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_INSERT", args: { SAGNABBR: agnAbbr, SAGNNAME: agnName } }); setAgentForm({ agnAbbr: "", agnName: "" }); agentsGet(); }, [executeStored, agentsGet] ); //Удаление контрагента const agentDelete = useCallback( async rn => { await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_DELETE", args: { NRN: rn } }); agentsGet(); }, [executeStored, agentsGet] ); //При нажатии на контрагента const handleAgnetClick = id => pOnlineShowDocument({ unitCode: "AGNLIST", document: id }); //При добавлении контрагента const handleAgentInsert = () => agentInsert(agentForm.agnAbbr, agentForm.agnName); //При удалении контрагента const handleAgnetDeleteClick = id => showMsgWarn("Удалить контрагента?", () => agentDelete(id)); //При вводе значения в форме const handleAgentFormChanged = e => { setAgentForm(pv => ({ ...pv, [e.target.name]: e.target.value })); }; //При подключении компонента к странице useEffect(() => { agentsGet(); // eslint-disable-next-line react-hooks/exhaustive-deps }, []); //Генерация содержимого return (
{title} {agents.map(a => ( handleAgnetDeleteClick(a.NRN)}> delete } disablePadding > handleAgnetClick(a.NRN)}> ))}

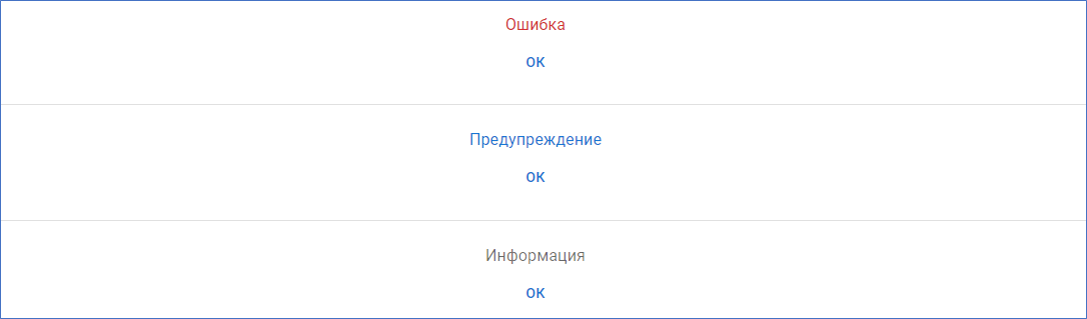

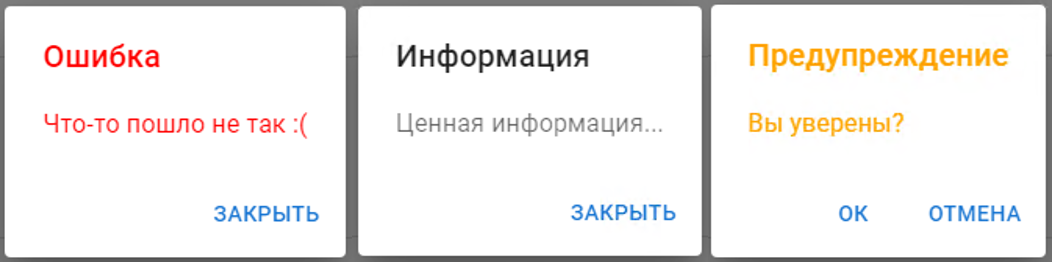

); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/mui.js". Документация по интерфейсным компонентам, включённым в [MUI](https://mui.com/) доступна на официальном сайте библиотеки. > **Обратите внимание:** описываемые далее высокоуровневые компоненты фреймворка "Панели" построены, в том числе, с применением интерфейсных примитивов MUI. Как правило, они имеют префикс `P8P*` в имени: `P8PAppMessage`, `P8PAppInlineMessage`, `P8PAppProgress`, `P8PDataGrid` и т.д. ##### Сообщения "P8PAppMessage", "P8PAppInlineMessage" При необходимости отображения сообщения пользователю панель может использовать компоненты `P8PAppMessage`, `P8PAppInlineMessage`, где ` in ["Err", "Info", "Warn"]`, для сообщения об ошибке, информации или предупреждения соответственно. Их исходный код расположен в "app/components/p8p_app_message". Для подключения компонент к панели достаточно импортировать этот модуль. Для удобства применения компонент реализованы функции-обёртки и компоненты-обёртки (декораторы), доступные через специальный контекст приложения - `MessagingСtx` ("app/context/messaging"). Их описание дано ниже. ![Примеры модальных сообщений](docs/img/63.png) ###### `undefined showMsg(type, text, msgOnOk = null, msgOnCancel = null)` Отображает модальное окно сообщения заданного типа. **Входные параметры:** `type` - обязательный, строка, тип отображаемого сообщения, `information|warning|error` (см. константу `MSG_TYPE` в "app/context/messaging_reducer" и константу `P8P_APP_MESSAGE_VARIANT` в "app/components/p8p_app_message")\ `text` - обязательный, строка, текст отображаемого сообщения\ `msgOnOk` - необязательный, функция, будет вызвана при нажатии на "ОК"/"ЗАКРЫТЬ" в сообщении `msgOnCancel` - необязательный, функция, будет вызвана при нажатии на "ОТМЕНА" в сообщении (только для сообщений типа `warning`) **Результат:** функция не возвращает значимого результата ###### `undefined showMsgErr(text, msgOnOk = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Ошибка" (`type="error"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ###### `undefined showMsgInfo(text, msgOnOk = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Информация" (`type="information"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ###### `undefined showMsgWarn(text, msgOnOk = null, msgOnCancel = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Предупреждение" (`type="warning"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ![Примеры встраиваемых сообщений](docs/img/64.png) ###### `React.FunctionComponent InlineMsg(Object)` Функциональный компонент React (применяется в JSX разметке: ``) для отображения встраиваемого в разметку сообщения. **Свойства компонента:**\ `variant` - строка, обязательное, вид сообщения (аналогично параметру `type` в `showMsg`)\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgErr(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует сообщение об ошибке (`variant="error"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgInfo(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует иформационное сообщение (`variant="information"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgWarn(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует предупредительное сообщение (`variant="warning"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении Ниже приведён пример использования описаных функций и компонент. ``` import React, { useContext, useState } from "react"; //Классы React import { Typography, Divider, Button } from "@mui/material"; //Интерфейсные элементы import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, DIVIDER: { margin: "15px" } }; //Функциональный компонент с примером использования сообщений const Messages = ({ title }) => { //Собственное состояние const [state, setState] = useState({ inlineErr: true, inlineWarn: true, inlineInfo: true }); //Подключение к контексту сообщений const { showMsgErr, showMsgWarn, showMsgInfo, InlineMsgErr, InlineMsgInfo, InlineMsgWarn } = useContext(MessagingСtx); //Генерация содержимого return (
{title} {/* Сообщение об ошибке (диалог) */} {/* Предупреждение (диалог) */} {/* Информация (диалог) */} {/* Ошибка (встраиваемое) */} {state.inlineErr ? ( <> setState(pv => ({ ...pv, inlineErr: false }))} /> ) : null} {/* Предупреждение (встраиваемое) */} {state.inlineWarn ? ( <> setState(pv => ({ ...pv, inlineWarn: false }))} /> ) : null} {/* Информация (встраиваемое) */} {state.inlineInfo ? setState(pv => ({ ...pv, inlineInfo: false }))} /> : null}
); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/messages.js". ##### Индикатор процесса "P8PAppProgress" Для информирования пользователя о выполнении панелью асинхронных действий (например, обращений к серверу Системы), как правило, используются различные индикаторы выполнения процессов. Для этих целей в фреймворк "Панели" включен типовой индикатор процесса `P8PAppProgress` (исходный код компонента доступен в "app/components/p8p_app_progress"). Для удобства использования компонента в контексте приложения `MessagingСtx` ("app/context/messaging") реализованы декораторы `showLoader` и `hideLoader` (отображение и сокрытие индикатора процесса соответственно). ![Пример индикатора процесса](docs/img/65.png) ###### `undefined showMsg(message)` Отображает модальный индикатор процесса с указанным сообщением. **Входные параметры:** `message` - необязательный, строка, текст индикатора (если не указан - будет отображено сообщение по умолчанию) **Результат:** функция не возвращает значимого результата ###### `undefined hideLoader()` Скрывает индикатора процесса. **Входные параметры:** отсутствуют **Результат:** функция не возвращает значимого результата Ниже приведён пример использования индикатора процесса. ``` import React, { useContext } from "react"; //Классы React import { Typography, Button } from "@mui/material"; //Интерфейсные элементы import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" } }; //Функциональный компонент с примером использования индикатора процесса const Loader = ({ title }) => { //Подключение к контексту сообщений const { showLoader, hideLoader } = useContext(MessagingСtx); //Генерация содержимого return (
{title}
); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/loader.js". > **Обратите внимание:** индикатор процесса применяется при выполнении `executeStored`, описанной выше. Индикатор автоматически появляется при начале обмена с сервером Системы и автоматически скрывается, после получения ответа. Это поведение можно изменить параметром `loader` вызова `executeStored` (параметр `loaderMessage` управляет отображаемым индикатором сообщения). #### Высокоуровневые компоненты В отличие от рассмотренных выше, компоненты данного класса предназначены для решения специфических прикладных задач и, как правило: - состоят из значительного числа интерфейсных примитивов - имеют специальный API на стороне сервера БД Системы для управления их содержимым Необходимо понимать, что с одной стороны, наличие серверного API в БД значительно упрощает взаимодействие с компонентом, с другой стороны - ограничивает возможности его примерения только теми прикладными задачами и функциональными возможностями, которые заложены в него. При этом "примитивы" HTML и MUI, хоть и сложнее в применении, но позволяют "собирать" практически любые интерфейсные решения на вкус разработчика. ##### Таблица данных "P8PDataGrid" Предназначена для формирования табличных представлений данных с поддержкой: - постраничного вывода данных - сортировки и отбора данных по колонкам на строне сервера БД - сложных заголовков с возможностью отображения/сокрытия уровней - разворачивающихся строк (accordion) - группировки строк с возможностью отображения/сокрытия содержимого группы - фиксации заголовка - фиксацией колонок слева ![Пример P8PDataGrid](docs/img/66.png) **Подключение** Клиентская часть таблицы данных реализована в компоненте `P8PDataGrid`, объявленном в "app/components/p8p_data_grid". Для использования компонента на панели его необходимо импортировать: ``` import { P8PDataGrid } from "../../components/p8p_data_grid"; const MyPanel = () => { return (
); } ``` **Свойства** `columnsDef` - обязательный, массив, описание колонок таблицы, содержит объекты вида `{caption: <ЗАГОЛОВОК_КОЛОНКИ>, dataType: <ТИП_ДАННЫХ - NUMB|STR|DATE>, filter: <ПРИЗНАК_ВОЗМОЖНОСТИ_ОТБОРА - true|false>, hint: <ОПИСАНИЕ_КОЛОНКИ_МОЖЕТ_СОДЕРЖАТЬ_HTML_РАЗМЕТКУ>, name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, order: <ПРИЗНАК_ВОЗМОЖНОСТИ_СОРТИРОВКИ - true|false>, values: <МАССИВ_ПРЕДОПРЕДЕЛЁННЫХ_ЗНАЧЕНИЙ>, visible: <ПРИЗНАК_ВИДИМОСТИ_КОЛОНКИ - true|false>,expandable: <ПРИЗНАК_РАЗВОРАЧИВАЕМОСТИ_ГРУППОВОГО_ЗАГОЛОВКА - true|false>, expanded: <ПРИЗНАК_РАЗВЕРНУТОСТИ_ГРУППОВОГО_ЗАГОЛОВКА - true|false>, parent: <НАИМЕНОВАНИЕ_РОДИТЕЛЬСКОЙ_КОЛОНКИ_В_ГРУППОВОМ_ЗАГОЛОВКЕ>, width: <ШИРИНА_КОЛОНКИ>}`\ `filtersInitial` - необязательныей, массив, начальное состояние фильтров таблицы, содержит объекты вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, from: <НАЧАЛО_ДИАПАЗОНА_ЗНАЧЕНИЙ_ФИЛЬТРА>, to: <ОКОНЧАНИЕ_ДИАПАЗОНА_ЗНАЧЕНИЙ_ФИЛЬТРА>}`\ `groups` - необязательный, массив групп данных, содержит объекты вида `{name: <ИМЯ_ГРУППЫ>, caption: <ЗАГОЛОВОК_ГРУППЫ>, expandable: <ПРИЗНАК_РАЗВОРАЧИВАЕМОСТИ_ГРУППЫ - true|false>, expanded: <ПРИЗНАК_РАЗВЕРНУТОСТИ_ГРУППЫ - true|false>}`\ `rows` - обязательный, массив, отображаемые таблицой строки данных, содержит объекты вида `{groupName: <ИМЯ_ГРУППЫ_СОДЕРЖАЩЕЙ_СТРОКУ>, <ИМЯ_КОЛОНКИ>: <ЗНАЧЕНИЕ>}`\ `size` - необязательный, строка, размер отступов при вёрстке таблицы, `small|medium` (см. константу `P8P_DATA_GRID_SIZE` в исходном коде компонента)\ `fixedHeader` - необязательный, логический, признак фиксации заголовка таблицы\ `fixedColumns` - необязательный, число, количество фиксированных колонок слева `morePages` - обязательный, логический, признак отображения кнопки догрузки данных\ `reloading` - обязательный, логический, признак выполнения обновления данных таблицы (служит для корректной выдачи сообщения об отсуствии данных и корректного отображения "разворачивающихся" строк)\ `expandable` - необязательный, логический, признак необходимости формирования "разворачивающихся" строк, по умолчанию - `false`\ `orderAscMenuItemCaption` - обязательный, строка, текст для пункта меню сортировки колонки по возрастанию\ `orderDescMenuItemCaption` - обязательный, строка, текст для пункта меню сортировки колонки по убыванию\ `filterMenuItemCaption` - обязательный, строка, текст для пункта меню вызова фильтра по колонке\ `valueFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения фильтра по колонке\ `valueFromFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения начала диапазона фильтра по колонке\ `valueToFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения окончания диапазона фильтра по колонке\ `okFilterBtnCaption` - обязательный, строка, текст кнопки сохранения введённого значения фильтра\ `clearFilterBtnCaption` - обязательный, строка, текст кнопки очистки введённого значения фильтра\ `cancelFilterBtnCaption` - обязательный, строка, текст кнопки отмены ввода значения фильтра\ `morePagesBtnCaption` - обязательный, строка, текст кнопки догрузки данных\ `morePagesBtnProps` - необязательный, объект, содержит свойства, которые будут переданы компоненту `Button` - кнопке догрузки данных таблицы\ `noDataFoundText` - необязательный, строка, текст ошибки об отсутствии данных в таблице (если не указн - ошибка не отображается)\ `headCellRender` - необязательный, функция формирования представления заголовка колонки (если не указана - отображение по умолчанию, согласно `columnsDef`). Сигнатура функции: `f({columnDef})`. Будет вызвана для каждой колонки таблицы, в функцию будет передан объект, поле `columnDef` которого будет содержать описание текущей генерируемой колонки. Должна возвращать объект вида `{cellStyle: <СТИЛИ_ДЛЯ_TableCell>, cellProps: <СВОЙСТВА_ДЛЯ_TableCell>, stackStyle: <СТИЛИ_ДЛЯ_КОНТЕЙНЕРА_Stack>, stackProps: <СВОЙСТВА_ДЛЯ_КОНТЕЙНЕРА_Stack>, data: <ЗНАЧЕНИЕ_ИЛИ_КОМПОНЕТ_Ract_ДЛЯ_СОДЕРЖИМОГО_ЗАГОЛОВКА_КОЛОНКИ>}` или `undefined`, если для заголовка колонки не предполагается специального представления.\ `dataCellRender` - необязательный, функция формирования представления ячейки (если не указана - отображение по умолчанию, согласно `columnsDef` и текущему элементу `rows`). Сигнатура функции `f({row, columnDef})`. Будет вызвана для каждой ячейки таблицы, в функцию будет передан объект, поле `row` которого будет содержать данные текущей генерируемой строки таблицы, а поле `columnDef` - текущей генерируемой колонки. Должна возвращать объект вида `{cellStyle: <СТИЛИ_ДЛЯ_TableCell>, cellProps: <СВОЙСТВА_ДЛЯ_TableCell>, data: <ЗНАЧЕНИЕ_ИЛИ_КОМПОНЕТ_Ract_ДЛЯ_СОДЕРЖИМОГО_ЯЧЕЙКИ>}` или `undefined`, если для ячейки не предполагается специального представления.\ `groupCellRender` - необязательный, функция формирования представления заголовка группы (если не указана - отображение заголовка группы по умолчанию). Сигнатура функции `f({columnsDef, group})`. Будет вызвана для каждого элемента из `groups` при генерации представления группы. В функцию будет передан объект, поле `columnsDef` которого будет содержать полное описание колонок таблицы, а поле `group` - описание группы, представление заголовка которой сейчас формируется. Должна возвращать объект вида `{cellStyle: <СТИЛИ_ДЛЯ_TableCell>, cellProps: <СВОЙСТВА_ДЛЯ_TableCell>, data: <ЗНАЧЕНИЕ_ИЛИ_КОМПОНЕТ_Ract_ДЛЯ_СОДЕРЖИМОГО_ЯЧЕЙКИ>}` или `undefined`, если для ячейки заголовка группы не предполагается специального представления.\ `rowExpandRender` - необязательный, функция формирования представления развёрнутой строки таблицы (если не указана - интерфейсный элемент для "разворачивания" строки не будет отображён, даже при `expandable=true`). Сигнатура функции `f({row, columnsDef})`. Будет вызвана в момент "развёртывания" строки таблицы пользователем, в функцию будет передан объект, поле `row` которого будет содержать данные текущей "разворачиваемой" строки таблицы, а поле `columnsDef` - описание колонок таблицы. Должна возвращать представление "развёрнутой" строки таблицы в виде значения или Rect-компонента.\ `valueFormatter` - необязательный, функция форматирования значений колонки (если не указана - форматирование согласно `columnsDef`). Сигнатура функции `f({value, columnDef})`. Будет вызвана в момент формирования ячейки таблицы (если ранее для ячейки `dataCellRender` не вернул специального представления) и в моммент формирования фильтра для ячейки. Должна возвращать отформатированное значение ячейки или React-компонент для её представления.\ `containerComponent` - необязательный, функциональный React-компонент или строка с именем HTML-тэга, будет применён для формирования в иерархии DOM элемента-обёртки (контейнера) таблицы (по умолчанию используется компонет библиотеки MUI - Paper)\ `containerComponentProps` - необязательный, объект, содержит свойства, которые будут переданы компоненту-контейнеру таблицы\ `onOrderChanged` - необязательный, функция, будет вызвана при изменении пользователем состояния сортировок таблицы. Сигнатура функции `f({orders})`, результат функции не интерпретируется. В функцию передаётся объект, поле `orders` которого, содержит текущее состояние сортировок таблицы. Объект `orders` - массив, содержащий элементы вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, direction: }`. Функция применяется для инициации обновления данных в таблице.\ `onFilterChanged` - необязательный, функция, будет вызвана при изменении пользователем состояния фильтров таблицы. Сигнатура функции `f({filters})`, результат функции не интерпретируется. В функцию передаётся объект, поле `filters` которого, содержит текущее состояние фильтров таблицы. Объект `filters` - массив, содержащий элементы вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, from: <ЗНАЧЕНИЕ_НАЧАЛА_ДИАПАЗОНА_ОТБОРА>, to: <ЗНАЧЕНИЕ_ОКОНЧАНИЯ_ДИАПАЗОНА_ОТБОРА>}`. Функция применяется для инициации обновления данных в таблице.\ `onPagesCountChanged` - необязательный, функция, будет вызвана при изменении пользователем количества отображаемых страниц данных таблицы. Сигнатура функции `f()`, результат функции не интерпретируется. Функция применяется для инициации обновления данных в таблице.\ `objectsCopier` - обязательный, функция глубокого копирования объектов (применяется при обслуживании собственного состояния таблицы данных). Сигнатура функции `f(Object)`, должна возвращать глубокую копию объекта. Некоторые параметры таблицы данных вынесены в свойства компонента `P8PDataGrid` для минимизации его связи с фреймворком и поддержания возможности стороннего использования (например, свойства `orderAscMenuItemCaption`, `okFilterBtnCaption`, `objectsCopier` и т.п.) . Тем не менее, в настройках фреймворка и его окружении уже есть реализации для данных свойств. Например, в "app.text.js" уже содержатся объявления типовых констант для текстов подписей кнопок и пунктов меню, в "app/core/utils.js" реализована элементарная функция глубокого копиования `deepCopyObject`. Поэтому, в "app/config_wrapper.js" для привязки свойств `P8PDataGrid` к контексту фреймворка реализованы специальные декораторы и объекты-шаблоны, облегчающие подключение экземпляра `P8PDataGrid` к панели и снимающие с разработчика необходимость указывать некоторые из перечисленных выше обязательных свойств. В предложенном ниже примере, из модуля "config_wrapper" в панель импортируется объект `P8P_DATA_GRID_CONFIG_PROPS`, который уже содержт преднастроенное описание свойств `orderAscMenuItemCaption`, `orderDescMenuItemCaption`, `filterMenuItemCaption`, `valueFilterCaption`, `valueFromFilterCaption`, `valueToFilterCaption`, `okFilterBtnCaption`, `clearFilterBtnCaption`, `cancelFilterBtnCaption`, `morePagesBtnCaption`, `noDataFoundText` и `objectsCopier`, полученное из окружения фреймворка. Таким образом, прикладной разработчик может не указывать их значения при использовании `P8PDataGrid` (если по каким-то причинам не хочет их переопределить, конечно). ``` import { P8PDataGrid } from "../../components/p8p_data_grid"; import { P8P_DATA_GRID_CONFIG_PROPS } from "../../config_wrapper"; const MyPanel = () => { return (
); } ``` **API на сервере БД** Такие свойства как `columnsDef`, `groups`, `rows` компонента `P8PDataGrid` требуют от разработчика передачи данных в определённом формате. Это не обязательно должна быть информация из БД Системы, можно, например, просто объявить переменные в коде панели, задать им соответствующие значения и передать в компонент. Но изначально, таблица данных задумывалась для отображения сведений, полученных их учётных регистров Системы. Такие сведения, как правило, собираются хранимым объектом БД, исполняемым из панели посредством вызова `executeStored`. С целью снижения трудозатрат на приведение собранных хранимым объектом данных к форматам, потребляемым `P8PDataGrid`, реализован специальный API на стороне сервера БД. Для таблицы данных это (см. детальные описания программных интерфейсов в пакете `PKG_P8PANELS_VISUAL`): `PKG_P8PANELS_VISUAL.TDATA_GRID_MAKE` - функция, инициализация таблицы данных, возвращает объект для хранения описания таблицы\ `PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF` - процедура, добавление описания колонки в таблицу, принимает на вход объект с описанием таблицы и параметры, описывающие добавляемую колонку (её имя, заголовок, тип данных, видимость, доступность отбора и сортировки, набор предопределённых значений и т.д.)\ `PKG_P8PANELS_VISUAL.TCOL_VALS_ADD` - процедура, служит для формирования коллекции предопределённых значений колонки таблицы (подготовленная коллекция передаётся в `RCOL_VALS` вызова `TDATA_GRID_ADD_COL_DEF`, если необходимо)\ `PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_GROUP` - процедура, служит для добавления описания группы в таблицу данных, на вход принимает объект для хранения описания таблицы и параметры добавляемой группы\ `PKG_P8PANELS_VISUAL.TROW_ADD_COL` - процедура, добавляет значение колонки к строке таблицы (значение указывается явно в `[S|N|D]VALUE`)\ `PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COL[S|N|D]` - процедура, добавляет значение колонки к строке таблицы (значение указывается через ссылку на номер колонки `NPOSITION` в курсоре `ICURSOR` динамического SQL)\ `PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_ROW` - процедура, добавляет сформированную строку со значениями колонок в таблицу данных, на вход принимает объект для хранения описания таблицы и описание строки, сформированное вызовами `TROW_ADD_COL` и `TROW_ADD_CUR_COL[S|N|D]`, а так же год группы, в которую должна быть включена строка\ `PKG_P8PANELS_VISUAL.TDATA_GRID_TO_XML` - функция, производит сериализацию объекта, описывающего таблицу данных, в специальный XML-формат, корректно интерпретируемый клиентским компонентом `P8PDataGrid` при передаче в WEB-приложение\ `PKG_P8PANELS_VISUAL.TORDERS_FROM_XML` - функция, служит для десериализации (как правило, полученного от клиентского приложения) состояния сортировок в коллекцию формата `TORDERS`, на вход принимает `CLOB` с сериализованным состоянием сортировок таблицы в виде `BASE64(ИМЯASC|DESC...)` (клиентское приложение должно обеспечить передачу состояния сортировок в этом формате, см. пример ниже)\ `PKG_P8PANELS_VISUAL.TORDERS_SET_QUERY` - процедура, вспомогательная утилита, производит в тексте SQL-запроса, поданного на вход, замену указанного шаблона на конструкцию `order by`, сформированную с учётом переданной коллекции `RORDERS`\ `PKG_P8PANELS_VISUAL.TFILTERS_FROM_XML` - функция, служит для десериализации (как правило, полученного от клиентского приложения) состояния фильтров в коллекцию формата `TFILTERS`, на вход принимает `CLOB` с сериализованным состоянием фильтров таблицы в виде `BASE64(ИМЯЗНАЧЕНИЕЗНАЧЕНИЕ...)` (клиентское приложение должно обеспечить передачу состояния фильтров в этом формате, см. пример ниже)\ `PKG_P8PANELS_VISUAL.TFILTERS_SET_QUERY` - процедура, вспомогательная утилита, производит вызов указанной серверной процедуры отбора с учётом переданных переменных окружения и значений в `RFILTERS`\ `PKG_P8PANELS_VISUAL.UTL_ROWS_LIMITS_CALC` - процедура, вспомогательная утилита, служит для конвертации номера страницы данных и размера страницы данных в границы диапазона строк выборки (как правило, клиентскому приложению удобнее прислать на сервер текущий номер страницы и её размер, в то время к в запросах, для выборки, удобнее применять границы диапазонов строк) **Пример** Код на стороне сервера БД (хранимая процедура в клиентском пакете `PKG_P8PANELS_SAMPLES`): ``` procedure DATA_GRID ( NPAGE_NUMBER in number, -- Номер страницы (игнорируется при NPAGE_SIZE=0) NPAGE_SIZE in number, -- Количество записей на странице (0 - все) CFILTERS in clob, -- Фильтры CORDERS in clob, -- Сортировки NINCLUDE_DEF in number, -- Признак включения описания колонок таблицы в ответ COUT out clob -- Сериализованная таблица данных ) is NCOMPANY PKG_STD.TREF := GET_SESSION_COMPANY(); -- Организация сеанса NIDENT PKG_STD.TREF := GEN_IDENT(); -- Идентификатор отбора RF PKG_P8PANELS_VISUAL.TFILTERS; -- Фильтры RO PKG_P8PANELS_VISUAL.TORDERS; -- Сортировки RDG PKG_P8PANELS_VISUAL.TDATA_GRID; -- Описание таблицы RAGN_TYPES PKG_P8PANELS_VISUAL.TCOL_VALS; -- Предопределенные значения "Типа контрагентов" RDG_ROW PKG_P8PANELS_VISUAL.TROW; -- Строка таблицы NROW_FROM PKG_STD.TREF; -- Номер строки с NROW_TO PKG_STD.TREF; -- Номер строки по CSQL clob; -- Буфер для запроса ICURSOR integer; -- Курсор для исполнения запроса SGROUP PKG_STD.TSTRING; -- Буфер для группы SAGNINFO PKG_STD.TSTRING; -- Буфер для "Сведений" SAGNNAME PKG_STD.TSTRING; -- Буфер для "Наименования" NAGNTYPE PKG_STD.TREF; -- Буфер для "Типа" begin /* Читаем фильтры */ RF := PKG_P8PANELS_VISUAL.TFILTERS_FROM_XML(CFILTERS => CFILTERS); /* Читем сортировки */ RO := PKG_P8PANELS_VISUAL.TORDERS_FROM_XML(CORDERS => CORDERS); /* Преобразуем номер и размер страницы в номер строк с и по */ PKG_P8PANELS_VISUAL.UTL_ROWS_LIMITS_CALC(NPAGE_NUMBER => NPAGE_NUMBER, NPAGE_SIZE => NPAGE_SIZE, NROW_FROM => NROW_FROM, NROW_TO => NROW_TO); /* Инициализируем таблицу данных */ RDG := PKG_P8PANELS_VISUAL.TDATA_GRID_MAKE(BFIXED_HEADER => true, NFIXED_COLUMNS => 2); /* Описываем колонки таблицы данных */ PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'SAGNABBR', SCAPTION => 'Мнемокод', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR, SCOND_FROM => 'AgentAbbr', BVISIBLE => true, BORDER => true, BFILTER => true, NWIDTH => 150); PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'SAGNINFO', SCAPTION => 'Сведения', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR, BVISIBLE => true, BORDER => false, BFILTER => false, BEXPANDABLE => true, NWIDTH => 300); PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'SAGNNAME', SCAPTION => 'Наименование', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR, SCOND_FROM => 'AgentName', BVISIBLE => true, BORDER => true, BFILTER => true, SPARENT => 'SAGNINFO', NWIDTH => 200); PKG_P8PANELS_VISUAL.TCOL_VALS_ADD(RCOL_VALS => RAGN_TYPES, NVALUE => 0); PKG_P8PANELS_VISUAL.TCOL_VALS_ADD(RCOL_VALS => RAGN_TYPES, NVALUE => 1); PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'NAGNTYPE', SCAPTION => 'Тип', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_NUMB, SCOND_FROM => 'AgentType', BVISIBLE => true, BORDER => true, BFILTER => true, SPARENT => 'SAGNINFO', NWIDTH => 100, RCOL_VALS => RAGN_TYPES, SHINT => 'В Системе бывают контрагенты двух типов:
' || 'Юридическое лицо - организация, которая имеет в собственности, хозяйственном ведении ' || 'или оперативном управлении обособленное имущество, отвечает по своим обязательствам этим имуществом, может от своего ' || 'имени приобретать и осуществлять имущественные и личные неимущественные права, отвечать по своим обязанностям.
' || 'Физическое лицо - субъект правовых отношений, представляющий собой одного человека.'); PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'SFULLNAME', SCAPTION => 'Полное наименование', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR); PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG, SNAME => 'SAGNIDNUMB', SCAPTION => 'ИНН', SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR); /* Обходим данные */ begin /* Добавляем подсказку совместимости */ CSQL := PKG_SQL_BUILD.COMPATIBLE(SSQL => CSQL); /* Формируем запрос */ PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => 'select *'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from (select D.*,'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => PKG_SQL_BUILD.SQLROWNUM() || ' NROW'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from (select AG.AGNABBR SAGNABBR,'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' AG.AGNNAME SAGNNAME,'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' AG.AGNTYPE NAGNTYPE,'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' AG.FULLNAME SFULLNAME,'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' AG.AGNIDNUMB SAGNIDNUMB'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from AGNLIST AG'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' where exists (select ' || PKG_SQL_BUILD.SET_HINT(SHINT => 'INDEX(UP I_USERPRIV_CATALOG_ROLEID)') || ' null'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from USERPRIV UP'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' where UP."CATALOG" = AG.CRN'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' and UP.ROLEID in (select ' || PKG_SQL_BUILD.SET_HINT(SHINT => 'INDEX(UR I_USERROLES_AUTHID_FK)') || ' UR.ROLEID'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from USERROLES UR where UR.AUTHID = UTILIZER())'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' union all'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' select ' || PKG_SQL_BUILD.SET_HINT(SHINT => 'INDEX(UP I_USERPRIV_CATALOG_AUTHID)') || ' null'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' from USERPRIV UP where UP."CATALOG" = AG.CRN and UP.AUTHID = UTILIZER())'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' and AG.RN in (select ID from COND_BROKER_IDSMART where IDENT = :NIDENT) %ORDER_BY%) D) F'); PKG_SQL_BUILD.APPEND(SSQL => CSQL, SELEMENT1 => ' where F.NROW between :NROW_FROM and :NROW_TO'); /* Учтём сортировки */ PKG_P8PANELS_VISUAL.TORDERS_SET_QUERY(RDATA_GRID => RDG, RORDERS => RO, SPATTERN => '%ORDER_BY%', CSQL => CSQL); /* Учтём фильтры */ PKG_P8PANELS_VISUAL.TFILTERS_SET_QUERY(NIDENT => NIDENT, NCOMPANY => NCOMPANY, SUNIT => 'AGNLIST', SPROCEDURE => 'P_AGNLIST_BASE_COND', RDATA_GRID => RDG, RFILTERS => RF); /* Разбираем его */ ICURSOR := PKG_SQL_DML.OPEN_CURSOR(SWHAT => 'SELECT'); PKG_SQL_DML.PARSE(ICURSOR => ICURSOR, SQUERY => CSQL); /* Делаем подстановку параметров */ PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NIDENT', NVALUE => NIDENT); PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NROW_FROM', NVALUE => NROW_FROM); PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NROW_TO', NVALUE => NROW_TO); /* Описываем структуру записи курсора */ PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 1); PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 2); PKG_SQL_DML.DEFINE_COLUMN_NUM(ICURSOR => ICURSOR, IPOSITION => 3); PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 4); PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 5); PKG_SQL_DML.DEFINE_COLUMN_NUM(ICURSOR => ICURSOR, IPOSITION => 6); /* Делаем выборку */ if (PKG_SQL_DML.EXECUTE(ICURSOR => ICURSOR) = 0) then null; end if; /* Обходим выбранные записи */ while (PKG_SQL_DML.FETCH_ROWS(ICURSOR => ICURSOR) > 0) loop /* Добавляем колонки с данными */ PKG_SQL_DML.COLUMN_VALUE_STR(ICURSOR => ICURSOR, IPOSITION => 2, SVALUE => SAGNNAME); PKG_SQL_DML.COLUMN_VALUE_NUM(ICURSOR => ICURSOR, IPOSITION => 3, NVALUE => NAGNTYPE); if (NAGNTYPE = 0) then SGROUP := 'JUR'; SAGNINFO := SAGNNAME || ', ЮЛ'; PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_GROUP(RDATA_GRID => RDG, SNAME => SGROUP, SCAPTION => 'Юридические лица', BEXPANDABLE => true, BEXPANDED => false); else SGROUP := 'PERS'; SAGNINFO := SAGNNAME || ', ФЛ'; PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_GROUP(RDATA_GRID => RDG, SNAME => SGROUP, SCAPTION => 'Физические лица', BEXPANDABLE => true, BEXPANDED => false); end if; RDG_ROW := PKG_P8PANELS_VISUAL.TROW_MAKE(SGROUP => SGROUP); PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLS(RROW => RDG_ROW, SNAME => 'SAGNABBR', ICURSOR => ICURSOR, NPOSITION => 1); PKG_P8PANELS_VISUAL.TROW_ADD_COL(RROW => RDG_ROW, SNAME => 'SAGNINFO', SVALUE => SAGNINFO); PKG_P8PANELS_VISUAL.TROW_ADD_COL(RROW => RDG_ROW, SNAME => 'SAGNNAME', SVALUE => SAGNNAME); PKG_P8PANELS_VISUAL.TROW_ADD_COL(RROW => RDG_ROW, SNAME => 'NAGNTYPE', NVALUE => NAGNTYPE); PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLS(RROW => RDG_ROW, SNAME => 'SFULLNAME', ICURSOR => ICURSOR, NPOSITION => 4); PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLS(RROW => RDG_ROW, SNAME => 'SAGNIDNUMB', ICURSOR => ICURSOR, NPOSITION => 5); /* Добавляем строку в таблицу */ PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_ROW(RDATA_GRID => RDG, RROW => RDG_ROW); end loop; /* Освобождаем курсор */ PKG_SQL_DML.CLOSE_CURSOR(ICURSOR => ICURSOR); exception when others then PKG_SQL_DML.CLOSE_CURSOR(ICURSOR => ICURSOR); raise; end; /* Сериализуем описание */ COUT := PKG_P8PANELS_VISUAL.TDATA_GRID_TO_XML(RDATA_GRID => RDG, NINCLUDE_DEF => NINCLUDE_DEF); end DATA_GRID; ``` Код панели на стороне клиента (WEB-приложения): ``` import React, { useState, useContext, useCallback, useEffect } from "react"; //Классы React import { Typography, Grid, Stack, Icon, Box, Button } from "@mui/material"; //Интерфейсные элементы import { object2Base64XML } from "../../core/utils"; //Вспомогательные процедуры и функции import { P8PDataGrid, P8P_DATA_GRID_SIZE } from "../../components/p8p_data_grid"; //Таблица данных import { P8P_DATA_GRID_CONFIG_PROPS } from "../../config_wrapper"; //Подключение компонентов к настройкам приложения import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Размер страницы данных const DATA_GRID_PAGE_SIZE = 5; //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, DATA_GRID_CONTAINER: { maxWidth: 700, maxHeight: 500, minHeight: 500 } }; //Формирование значения для колонки "Тип контрагента" const formatAgentTypeValue = (value, addText = false) => { const [text, icon] = value == 0 ? ["Юридическое лицо", "business"] : ["Физическое лицо", "person"]; return ( {icon} {addText == true ? text : null} ); }; //Форматирование значений колонок const valueFormatter = ({ value, columnDef }) => { switch (columnDef.name) { case "NAGNTYPE": return formatAgentTypeValue(value, true); } return value; }; //Генерация представления ячейки c данными const dataCellRender = ({ row, columnDef }) => { switch (columnDef.name) { case "NAGNTYPE": return { cellProps: { align: "center" }, data: formatAgentTypeValue(row[columnDef.name], false) }; } }; //Генерация представления ячейки заголовка const headCellRender = ({ columnDef }) => { switch (columnDef.name) { case "NAGNTYPE": return { stackProps: { justifyContent: "center" }, cellProps: { align: "center" } }; } }; //Генерация представления ячейки заголовка группы export const groupCellRender = () => ({ cellStyle: { padding: "2px" } }); //Пример: Таблица данных "P8PDataGrid" const DataGrid = ({ title }) => { //Собственное состояние - таблица данных const [dataGrid, setdataGrid] = useState({ dataLoaded: false, columnsDef: [], filters: null, orders: null, groups: [], rows: [], reload: true, pageNumber: 1, morePages: true, fixedHeader: false, fixedColumns: 0 }); //Подключение к контексту взаимодействия с сервером const { executeStored, SERV_DATA_TYPE_CLOB } = useContext(BackEndСtx); //Подключение к контексту приложения const { pOnlineShowDocument } = useContext(ApplicationСtx); //Загрузка данных таблицы с сервера const loadData = useCallback(async () => { if (dataGrid.reload) { const data = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.DATA_GRID", args: { CFILTERS: { VALUE: object2Base64XML(dataGrid.filters, { arrayNodeName: "filters" }), SDATA_TYPE: SERV_DATA_TYPE_CLOB }, CORDERS: { VALUE: object2Base64XML(dataGrid.orders, { arrayNodeName: "orders" }), SDATA_TYPE: SERV_DATA_TYPE_CLOB }, NPAGE_NUMBER: dataGrid.pageNumber, NPAGE_SIZE: DATA_GRID_PAGE_SIZE, NINCLUDE_DEF: dataGrid.dataLoaded ? 0 : 1 }, respArg: "COUT" }); setdataGrid(pv => ({ ...pv, fixedHeader: data.XDATA_GRID.fixedHeader, fixedColumns: data.XDATA_GRID.fixedColumns, columnsDef: data.XCOLUMNS_DEF ? [...data.XCOLUMNS_DEF] : pv.columnsDef, rows: pv.pageNumber == 1 ? [...(data.XROWS || [])] : [...pv.rows, ...(data.XROWS || [])], groups: data.XGROUPS ? pv.pageNumber == 1 ? [...data.XGROUPS] : [...pv.groups, ...data.XGROUPS.filter(g => !pv.groups.find(pg => pg.name == g.name))] : [...pv.groups], dataLoaded: true, reload: false, morePages: (data.XROWS || []).length >= DATA_GRID_PAGE_SIZE })); } }, [dataGrid.reload, dataGrid.filters, dataGrid.orders, dataGrid.dataLoaded, dataGrid.pageNumber, executeStored, SERV_DATA_TYPE_CLOB]); //При изменении состояния фильтра const handleFilterChanged = ({ filters }) => setdataGrid(pv => ({ ...pv, filters: [...filters], pageNumber: 1, reload: true })); //При изменении состояния сортировки const handleOrderChanged = ({ orders }) => setdataGrid(pv => ({ ...pv, orders: [...orders], pageNumber: 1, reload: true })); //При изменении количества отображаемых страниц const handlePagesCountChanged = () => setdataGrid(pv => ({ ...pv, pageNumber: pv.pageNumber + 1, reload: true })); //При нажатии на копку контрагента const handleAgnButtonClicked = agnCode => pOnlineShowDocument({ unitCode: "AGNLIST", document: agnCode, inRnParameter: "in_AGNABBR" }); //При необходимости обновить данные таблицы useEffect(() => { loadData(); }, [dataGrid.reload, loadData]); //Генерация содержимого return (
{title} {dataGrid.dataLoaded ? ( ( )} /> ) : null}

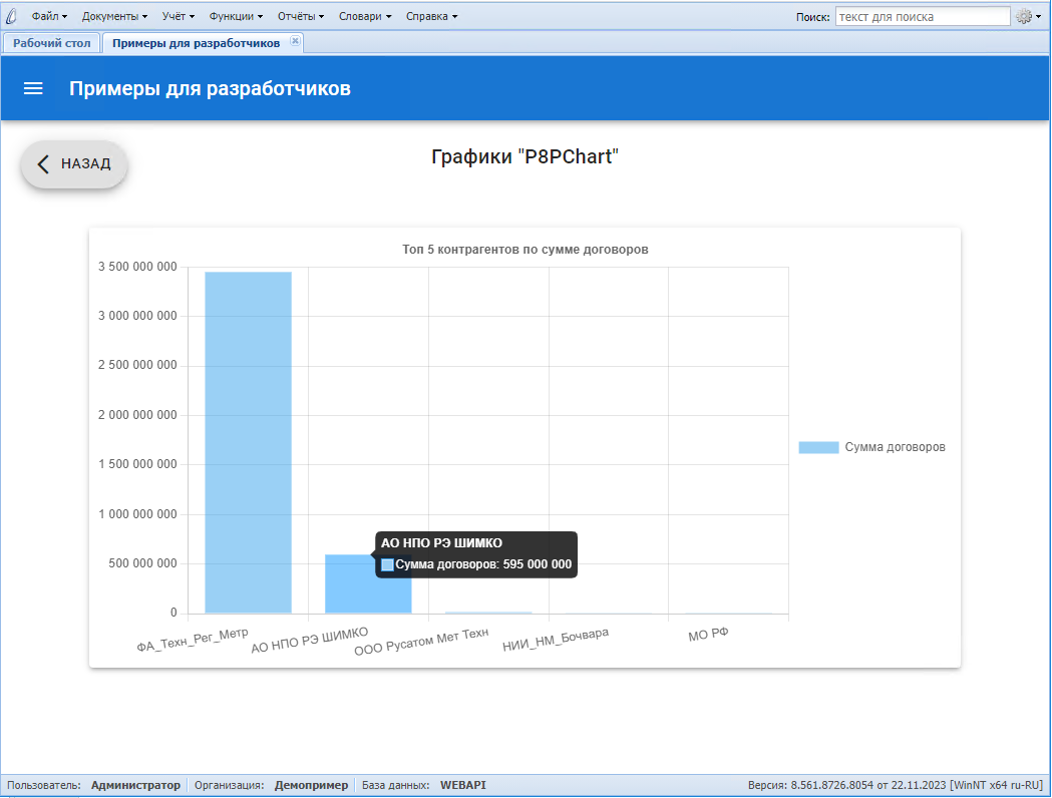

); }; ``` Полные актуальные исходные коды примеров можно увидеть в "db/PKG_P8PANELS_SAMPLES.pck" и "app/panels/samples/data_grid.js" данного репозитория соответственно. ##### Графики "P8PChart" Предназначены для формирования графических представлений данных Системы в виде столбчатой, линейной или круговой диаграммы. Основан на библиотеке [ChartJS](https://www.chartjs.org/) версии 4. ![Пример P8PChart](docs/img/67.png) **Подключение** Клиентская часть графиков реализована в компоненте `P8PChart`, объявленном в "app/components/p8p_chart". Для использования компонента на панели его необходимо импортировать: ``` import { P8PChart } from "../../components/p8p_chart"; const MyPanel = () => { return (
); } ``` **Свойства** `type` - строка, обязательный, тип графика, может принимать значения `bar|line|pie|doughnut` для столбчатой, линейной, круговой диаграммы и диаграммы-пончика, соответственно (см. константу `P8P_CHART_TYPE` в исходном коде компонента)\ `title` - необязательный, строка, заголовок графика, если не указано - заголовок не отображается\ `legendPosition` - необязательный, строка, расположение легенды, может принимать значения `left|right|top|bottom`, если не указано - легенда не отображается\ `options` - необязательный, объект, дополнительные параметры графика, формат и допустимый состав атрибутов определены в документации к библиотеке [ChartJS](https://www.chartjs.org/docs/latest/), будет объединён с параметрами графика уже зафиксированными в компоненте `P8PChart` (см. `useEffect` при подключении компонента к старице в его исходном коде, параметры графика, зафиксированные в компоненте, имеют более высокий приоритет по сравнению с данным свойством) `labels` - обязательный, массив строк, список меток для значений графика\ `datasets` - необязательный, массив объектов, данные для отображения на диаграмме, каждый элемент массива - серия данных для отображения, содержит объекты вида `{label: <ЗАГОЛОВОК_СЕРИИ>, borderColor: <ЦВЕТ_ГРАНИЦЫ_СЕРИИ_НА_ГРАФИКЕ>, backgroundColor: <ЦВЕТ_ЗАЛИВКИ_СЕРИИ_НА_ГРАФИКЕ>, data: <МАССИВ_ЗНАЧЕНИЙ_СЕРИИ_ДАННЫХ>, items: <МАССИВ_ОБЪЕКТОВ_ПРОИЗВОЛЬНОЙ_СТРУКТУРЫ_ДЛЯ_ОПИСАНИЯ_СЕРИИ_ДАННЫХ>}`\ `onClick` - необязательный, функция, будет вызвана при нажатии на элемент графика, сигнатура функции `f({datasetIndex, itemIndex, item})`, результат функции не интерпретируется. Функции будет передан объект, поле `datasetIndex` которого, будет содержать индекс серии данных, `itemIndex` - индекс элемента серии данных, а `item` - описание элмента данных серии, на котором было зафиксировано нажатие.\ `style` - необязательный, объект, стили, которые будут применены к контейнеру `div` графика **API на сервере БД** Компонент `P8PChart` требует от разработчика передачи данных в определённом формате. С целью снижения трудозатрат на приведение собранных хранимым объектом данных Системы к форматам, потребляемым `P8PChart`, реализован специальный API на стороне сервера БД. Для диаграмм это (см. детальные описания программных интерфейсов в пакете `PKG_P8PANELS_VISUAL`): `PKG_P8PANELS_VISUAL.TCHART_MAKE` - функция, инициализация графика, возвращает объект для хранения описания графика\ `PKG_P8PANELS_VISUAL.TCHART_ADD_LABEL` - процедура, добавляет к указанному объекту описания графика очередную метку для значений\ `PKG_P8PANELS_VISUAL.TCHART_DATASET_MAKE` - функция, инициализирует новую серию данных для графика, возвращает объект для хранения описания серии\ `PKG_P8PANELS_VISUAL.TCHART_DATASET_ADD_ITEM` - процедура, добавляет очередной элемент данных с указанным значением и набором дополнительных атрибутов описания в серию\ `PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD` - процедура, добавляет произвольный атрибут описания элементу серии данных (подготовленная коллекция передаётся в `RATTR_VALS` вызова `TCHART_DATASET_ADD_ITEM`, если необходимо)\ `PKG_P8PANELS_VISUAL.TCHART_ADD_DATASET` - процедура, добавляет переданное объектное представление серии данных в указанный объект описания графика\ `PKG_P8PANELS_VISUAL.TCHART_TO_XML` - функция, производит сериализацию объекта, описывающего график, в специальный XML-формат, корректно интерпретируемый клиентским компонентом `P8PChart` при передаче в WEB-приложение **Пример** Код на стороне сервера БД (хранимая процедура в клиентском пакете `PKG_P8PANELS_SAMPLES`): ``` procedure CHART ( COUT out clob -- Сериализованный график ) is NCOMPANY PKG_STD.TREF := GET_SESSION_COMPANY(); -- Организация сеанса RCH PKG_P8PANELS_VISUAL.TCHART; -- График RCH_DS PKG_P8PANELS_VISUAL.TCHART_DATASET; -- Набор данных RATTR_VALS PKG_P8PANELS_VISUAL.TCHART_DATASET_ITEM_ATTR_VALS; -- Атрибуты элемента набора данных begin /* Сформируем заголовок графика */ RCH := PKG_P8PANELS_VISUAL.TCHART_MAKE(STYPE => PKG_P8PANELS_VISUAL.SCHART_TYPE_BAR, STITLE => 'Топ 5 контрагентов по сумме договоров', SLGND_POS => PKG_P8PANELS_VISUAL.SCHART_LGND_POS_RIGHT); /* Сформируем набор данных */ RCH_DS := PKG_P8PANELS_VISUAL.TCHART_DATASET_MAKE(SCAPTION => 'Сумма договоров'); /* Обходим договоры, сгруппированные по контрагентам */ for C in (select D.SAGENT, D.NSUM from (select AG.AGNABBR SAGENT, sum(CN.DOC_SUMTAX * (CN.CURBASE / CN.CURCOURS)) NSUM from CONTRACTS CN, AGNLIST AG where CN.COMPANY = NCOMPANY and CN.AGENT = AG.RN group by AG.AGNABBR order by 2 desc) D where ROWNUM <= 5) loop /* Добавим метку для контрагента */ PKG_P8PANELS_VISUAL.TCHART_ADD_LABEL(RCHART => RCH, SLABEL => C.SAGENT); /* Сформируем дополнительные атрибуты для клиентского приложения - будем использовать их при открытии раздела "Договоры" для отбора */ PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD(RATTR_VALS => RATTR_VALS, SNAME => 'SCOND', SVALUE => 'in_SAGENT', BCLEAR => true); PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD(RATTR_VALS => RATTR_VALS, SNAME => 'SCOND_VALUE', SVALUE => C.SAGENT); /* Добавим контрагента в набор данных */ PKG_P8PANELS_VISUAL.TCHART_DATASET_ADD_ITEM(RDATASET => RCH_DS, NVALUE => C.NSUM, RATTR_VALS => RATTR_VALS); end loop; /* Добавим набор данных в график */ PKG_P8PANELS_VISUAL.TCHART_ADD_DATASET(RCHART => RCH, RDATASET => RCH_DS); /* Сериализуем описание */ COUT := PKG_P8PANELS_VISUAL.TCHART_TO_XML(RCHART => RCH, NINCLUDE_DEF => 1); end CHART; ``` Код панели на стороне клиента (WEB-приложения): ``` import React, { useState, useContext, useCallback, useEffect } from "react"; //Классы React import { Typography, Grid, Paper } from "@mui/material"; //Интерфейсные элементы import { P8PChart } from "../../components/p8p_chart"; //График import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, CHART: { minWidth: "80vw", maxHeight: "80vw", display: "flex", justifyContent: "center" }, CHART_PAPER: { padding: "25px" } }; //Пример: Графики "P8PChart" const Chart = ({ title }) => { //Собственное состояние - график const [chart, setChart] = useState({ loaded: false, labels: [], datasets: [] }); //Подключение к контексту взаимодействия с сервером const { executeStored } = useContext(BackEndСtx); //Подключение к контексту приложения const { pOnlineShowUnit } = useContext(ApplicationСtx); //Загрузка данных графика с сервера const loadChart = useCallback(async () => { const chart = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.CHART", respArg: "COUT" }); setChart(pv => ({ ...pv, loaded: true, ...chart.XCHART })); }, [executeStored]); //Отработка нажатия на график const handleChartClick = ({ item }) => { pOnlineShowUnit({ unitCode: "Contracts", inputParameters: [{ name: item.SCOND, value: item.SCOND_VALUE }] }); }; //При подключении к странице useEffect(() => { loadChart(); // eslint-disable-next-line react-hooks/exhaustive-deps }, []); //Генерация содержимого return (
{title} {chart.loaded ? : null}

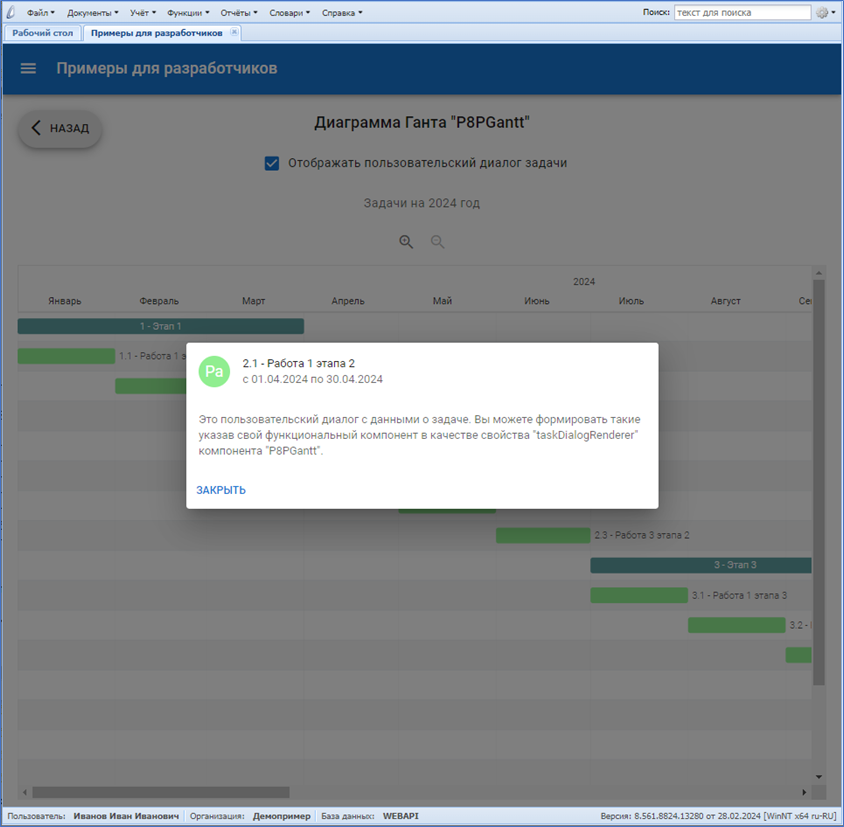

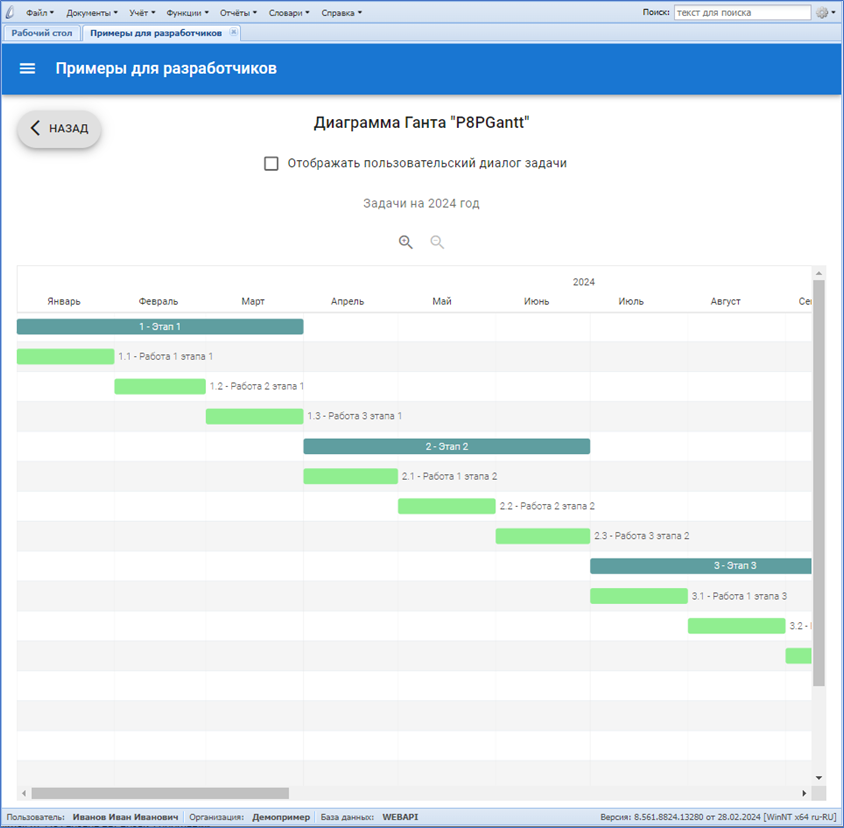

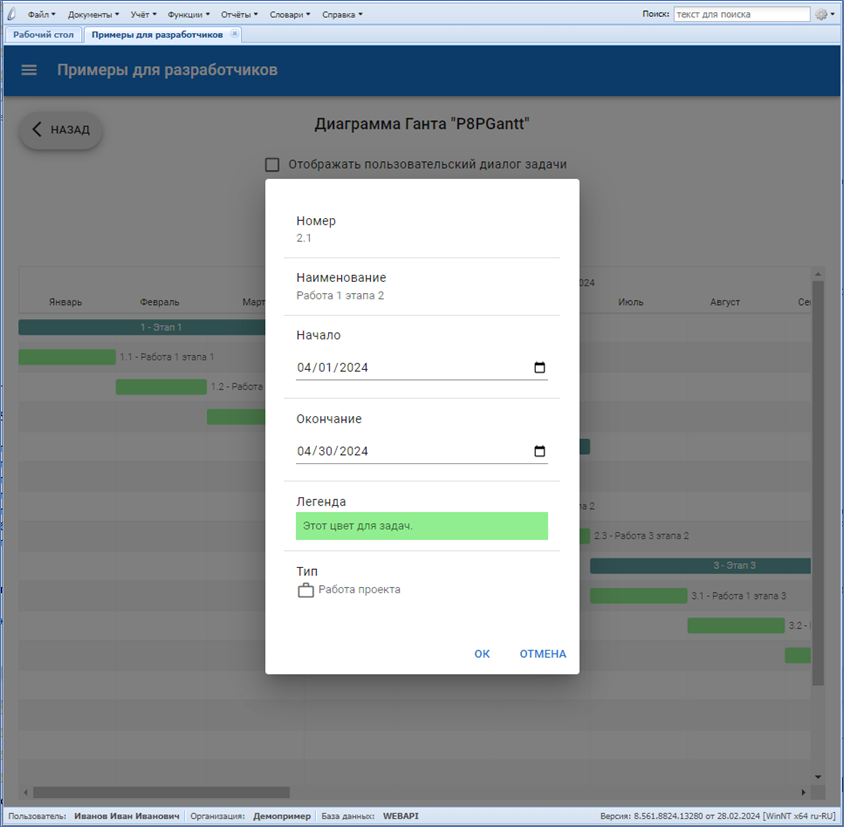

); }; ``` Полные актуальные исходные коды примеров можно увидеть в "db/PKG_P8PANELS_SAMPLES.pck" и "app/panels/samples/data_grid.js" данного репозитория соответственно. ##### Диаграмма ганта "P8PGantt" Компонент предназначен для отображения данных в виде диаграммы Ганта. Основан на библиотеке [Frappe-Gantt](https://frappe.io/gantt). Поддерживается: - Редактирование сроков задачи перетаскиванием - Отображение и редактирование прогресса задачи - Установка признаков "только для чтения" для всей диаграммы и отдельной задачи (для сроков и прогресса задачи - независимо) - Форматирование цвета заливки и текста задачи - Дополнение задачи произвольными учётными атрибутами - Диалоговый редактор задачи, отображающий её дополнительные атрибуты с возможностью настройки их форматирования - Отображение связей между задачами - Отображение произвольного пользовательского диалога в качестве карточки задачи/редактора задачи ![Пример P8PGantt](docs/img/68.png) ![Пример P8PGantt (редактор)](docs/img/69.png) ![Пример P8PGantt (пользовательский диалог задачи)](docs/img/70.png) **Подключение** Клиентская часть диаграммы реализована в компоненте `P8PGantt`, объявленном в "app/components/p8p_gantt". Для использования компонента на панели его необходимо импортировать: ``` import { P8PGantt } from "../../components/p8p_gantt"; const MyPanel = () => { return (
); } ``` **Свойства** `height` - обязательный, число, высота области диаграммы на панели (может быть задана в разных единицах измерения - `height="100px"`, `height="50vh"`, `height="500pt"`)\ `title` - необязательный, строка, заголовок диаграммы (если не указан - не отображается)\ `titleStyle` - необязательный, объект, стили, которые будут применены к компонету `Typography` заголовка диаграммы\ `onTitleClick` - необязательный, функция, будет вызвана при нажатии пользователем на заголовок (если указана - заголовок формируется в виде гиперссылки), сигнатура функции `f()`, результат функции не интерпретируется\ `zoomBar` - необязательный, логический, признак отображения панели управления масштабом (по умолчанию - не отображается)\ `readOnly` - необязательный, логический, признак возможности редактирования элементов диаграммы (по умолчанию - редактирование возможно)\ `readOnlyDates` - необязательный, логический, признак возможности редактирования дат элементов диаграммы (по умолчанию - редактирование возможно)\ `readOnlyProgress` - необязательный, логический, признак возможности редактирования прогресса исполнения элементов диаграммы (по умолчанию - редактирование возможно)\ `zoom` - необязательный, число, масштаб диаграммы\ `tasks` - обязательный, массив, задачи, отображаемые на диаграмме, должен состоять из объектов вида `{id: <УНИКАЛЬНЫЙ_ИДЕНТИФИКАТОР>, rn: <ССЫЛКА_НА_ЗАПИСЬ_В_СИСТЕМЕ>, numb: <НОМЕР>, name: <НАИМЕНОВАНИЕ>, fullName: <ПОЛНОЕ_НАИМЕНОВАНИЕ>, start: <ДАТА_НАЧАЛА_В_JSON_ФОРМАТЕ_ДАТЫ>, end: <ДАТА_ОКОНЧАНИЯ_В_JSON_ФОРМАТЕ_ДАТЫ>, progress: <ПРОГРЕСС_ИСПОЛНЕНИЯ>, dependencies: <МАССИВ_ИДЕНТИФИКАТОРОВ_ЗАВИСИМЫХ_ЗАДАЧ>, readOnly: <ДОСТУПНОСТЬ_РЕДАКТИРОВАНИЯ>, readOnlyDates: <ДОСТУПНОСТЬ_РЕДАКТИРОВАНИЯ_СРОКОВ>, readOnlyProgress: <ДОСТУПНОСТЬ_РЕДАКТИРОВАНИЯ_ПРОГРЕССА_ИСПОЛНЕНИЯ>, bgColor: <ЦВЕТ_ЗАЛИВКИ>, textColor: <ЦВЕТ_ТЕКСТА>, bgProgressColor: <ЦВЕТ_ЗАЛИВКИ_ПРОГРЕССА_ИСПОЛНЕНИЯ_ЗАДАЧИ>[, <ИМЯ_ДОПОЛНИТЕЛЬНОГО_АТРИБУТА1>:<ЗНАЧЕНИЕ1>, <ИМЯ_ДОПОЛНИТЕЛЬНОГО_АТРИБУТА2>:<ЗНАЧЕНИЕ2>,...]}` (см. константу `P8P_GANTT_TASK_SHAPE` в коде компонента)\ `taskAttributes` - необязательный, массив, состав (не значения) дополнительных атрибутутов задач, должен состоять из объектов вида `{name: <ИМЯ_ДОПОЛНИТЕЛЬНОГО_АТРИБУТА>, caption: <ЗАГОЛОВОК_ДОПОЛНИТЕЛЬНОГО_АТРИБУТА>, visible: <ПРИЗНАК_ОТОБРАЖЕНИЯ_ДОПОЛНИТЕЛЬНОГО_АТРИБУТА - true|false>}` (см. константу `P8P_GANTT_TASK_ATTRIBUTE_SHAPE` в коде компонента)\ `taskColors` - необязательный, массив, описания цветов заливки и текста элементов диаграммы, для построения легенды, должен состоять из объектов вида `{bgColor: <ЦВЕТ_ЗАЛИВКИ_В_ФОРМАТЕ_CSS>, textColor: <ЦВЕТ_ТЕКСТА_В_ФОРМАТЕ_CSS>, bgProgressColor: <ЦВЕТ_ЗАЛИВКИ_ПРОГРЕССА_ИСПОЛНЕНИЯ_ЗАДАЧИ>, desc: <ОПИСАНИЕ>}` (см. константу `P8P_GANTT_TASK_COLOR_SHAPE` в коде компонента)\ `onTaskDatesChange` - необязательный, функция, если указана - будет вызвана при изменении (перетаскиванием или через редактор) дат элемента диаграммы, сигнатура функции `f({task, start, end, isMain})`, результат функции не интерпретируется. В функцию будет передан объект в поле `task`, которого, будет содержаться описание изменённой задачи (элемент массива `tasks`, см. выше описание полей), в поле `start` - новая дата начала задачи, в поле `end` - новая дата окончания задачи, в поле `isMain` - флаг изменения родительской задачи (`true` - `onTaskDatesChange` вызана для обработки изменения основной задачи, `false` - `onTaskDatesChange` вызвана для обработки изменения одной из зависимых задач).\ `onTaskProgressChange` - необязательный, функция, если указана - будет вызвана при изменении прогресса исполнения элемента диаграммы, сигнатура функции `f({task, progress})`, результат функции не интерпретируется. В функцию будет передан объект в поле `task`, которого, будет содержаться описание изменённой задачи (элемент массива `tasks`, см. выше описание полей), в поле `progress` - новое значение прогресса исполнения задачи.\ `taskAttributeRenderer` - необязательный, функция, если указана - будет вызвана при отображении диалога редактора здачи, результат функции будет применён для отображения области дополнительных атрибутов задачи в диалоге редактора, если не указана - дополнительные атрибуты будут отображены с форматированием по умолчанию. Сигнатура функции - `f({task, attribute})`, в функцию будет передан объект в поле `task`, которого, будет содержаться описание задачи для которой отображается редактор (элемент массива `tasks`, см. выше описание полей), в поле `attribute` - описание дополнительного атрибута формируемого в диалоге редактора (элемент массива `taskAttributes`, см. выше описание полей). Должна возвращать значение или React-компонент.\ `taskDialogRenderer` - необязательный, функция, если указана - будет вызвана до отображения диалога редактора задачи. Результат функции будет показан в качестве содержимого диалога редактора, вместо типовой формы. Сигнатура функции - `f({task, taskAttributes, taskColors, close})`, в функцию будет передан объект в поле `task`, которого, будет содержаться описание задачи для которой отображается редактор (элемент массива `tasks`, см. выше описание полей), в поле `taskAttributes` - массив `taskAttributes` (см. выше описание полей), описывающий состав полей задачи, в поле `taskColors` - массив `taskColors` (см. выше описание полей), описывающий цвета заливки, определённые для задачи, в поле `close` - функция закрытия диалога задачи, может быть вызвана возвращаемым Reac-компонентом для сокрытия диалога. Должна возвращать значение или React-компонент.\ `noDataFoundText` - обязательный, строка, текст для отображения ошибки об отсутствии данных\ `numbTaskEditorCaption` - обязательный, строка, подпись стандартного атрибута `numb` в диалоге редактора задачи\ `nameTaskEditorCaption` - обязательный, строка, подпись стандартного атрибута `name` в диалоге редактора задачи\ `startTaskEditorCaption` - обязательный, строка, подпись стандартного атрибута `start` в диалоге редактора задачи\ `endTaskEditorCaption` - обязательный, строка, подпись стандартного атрибута `end` в диалоге редактора задачи\ `progressTaskEditorCaption` - обязательный, строка, подпись стандартного атрибута `progress` в диалоге редактора задачи\ `legendTaskEditorCaption` - обязательный, строка, подпись области легенды в диалоге редактора задачи\ `okTaskEditorBtnCaption` - обязательный, строка, подпись кнопки "ОК" диалога редактора задачи\ `cancelTaskEditorBtnCaption` - обязательный, строка, подпись кнопки "ОТМЕНА" диалога редактора задачи Некоторые параметры диаграммы Ганта вынесены в свойства компонента `P8PGantt` для минимизации его связи с фреймворком и поддержания возможности стороннего использования (например, свойства `noDataFoundText`, `okTaskEditorBtnCaption`, `cancelTaskEditorBtnCaption` и т.п.) . Тем не менее, в настройках фреймворка и его окружении уже есть реализации для данных свойств. Например, в "app.text.js" уже содержатся объявления типовых констант для текстов подписей кнопок и пунктов меню. Поэтому, в "app/config_wrapper.js" для привязки свойств `P8PGantt` к контексту фреймворка реализованы специальные декораторы и объекты-шаблоны, облегчающие подключение экземпляра `P8PGantt` к панели и снимающие с разработчика необходимость указывать некоторые из перечисленных выше обязательных свойств. В предложенном ниже примере, из модуля "config_wrapper" в панель импортируется объект `P8P_GANTT_CONFIG_PROPS`, который уже содержт преднастроенное описание свойств `noDataFoundText`, `numbTaskEditorCaption`, `nameTaskEditorCaption`, `startTaskEditorCaption`, `endTaskEditorCaption`, `progressTaskEditorCaption`, `legendTaskEditorCaption`, `okTaskEditorBtnCaption` и `cancelTaskEditorBtnCaption`, полученное из окружения фреймворка. Таким образом, прикладной разработчик может не указывать их значения при использовании `P8PGantt` (если по каким-то причинам не хочет их переопределить, конечно). ``` import { P8PGantt } from "../../components/p8p_gantt"; import { P8P_GANTT_CONFIG_PROPS } from "../../config_wrapper"; const MyPanel = () => { return (
); } ``` **API на сервере БД** Компонент `P8PGantt` требует от разработчика передачи данных в определённом формате. С целью снижения трудозатрат на приведение собранных хранимым объектом данных Системы к форматам, потребляемым `P8PGantt`, реализован специальный API на стороне сервера БД. Для диаграммы Ганта это (см. детальные описания программных интерфейсов в пакете `PKG_P8PANELS_VISUAL`): `PKG_P8PANELS_VISUAL.TGANTT_MAKE` - функция, инициализация диаграммы Ганта, возвращает объект для хранения её описания\ `PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_ATTR` - процедура, добавляет, к указанному объекту описания диаграммы Ганта, описатель дополнительного атрибута задачи\ `PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_COLOR` - процедура, добавляет, к указанному объекту описания диаграммы Ганта, описатель цветового представления задачи\ `PKG_P8PANELS_VISUAL.TGANTT_TASK_MAKE` - функция, инициализирует и возвращает объект для описания задачи в диаграмме Ганта (поставщик данных для `TGANTT_ADD_TASK`)\ `PKG_P8PANELS_VISUAL.TGANTT_TASK_ADD_ATTR_VAL` - процедура, добавляет, к указанному объекту описания задачи, значение дополнительного атриабута\ `PKG_P8PANELS_VISUAL.TGANTT_TASK_ADD_DEPENDENCY` - процедура, добавляет, к указанному объекту описания задачи, ссылку на предшествующую задачу\ `PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK` - процедура, добавляет, к указанному объекту описания диаграммы Ганта, новую задачу, ранее описанную через `TGANTT_TASK_MAKE`\ `PKG_P8PANELS_VISUAL.TGANTT_TO_XML` - функция, производит сериализацию объекта, описывающего диаграмму Ганта, в специальный XML-формат, корректно интерпретируемый клиентским компонентом `P8PGantt` при передаче в WEB-приложение **Пример** Код на стороне сервера БД (хранимая процедура в клиентском пакете `PKG_P8PANELS_SAMPLES`, требует наличия таблицы `P8PNL_SMPL_GANTT`, см. "db/P8PNL_SMPL_GANTT.sql"): ``` procedure GANTT ( NIDENT in number, -- Идентификатор процесса COUT out clob -- Сериализованные данные для диаграммы Ганта ) is /* Константы */ SBG_COLOR_STAGE constant PKG_STD.TSTRING := 'cadetblue'; -- Цвет заливки этапов SBG_COLOR_JOB constant PKG_STD.TSTRING := 'lightgreen'; -- Цвет заливки работ /* Переменные */ RG PKG_P8PANELS_VISUAL.TGANTT; -- Описание диаграммы Ганта RGT PKG_P8PANELS_VISUAL.TGANTT_TASK; -- Описание задачи для диаграммы STASK_BG_COLOR PKG_STD.TSTRING; -- Цвет фона задачи begin /* Инициализируем диаграмму Ганта */ RG := PKG_P8PANELS_VISUAL.TGANTT_MAKE(STITLE => 'Задачи на ' || TO_CHAR(EXTRACT(year from sysdate)) || ' год', NZOOM => PKG_P8PANELS_VISUAL.NGANTT_ZOOM_MONTH); /* Добавим динамические атрибуты к задачам */ PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_ATTR(RGANTT => RG, SNAME => 'type', SCAPTION => 'Тип', BVISIBLE => true); PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_ATTR(RGANTT => RG, SNAME => 'state', SCAPTION => 'Состояние', BVISIBLE => false); /* Добавим описание цветов задач */ PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_COLOR(RGANTT => RG, SBG_COLOR => SBG_COLOR_JOB, SDESC => 'Этот цвет для задач.'); PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK_COLOR(RGANTT => RG, SBG_COLOR => SBG_COLOR_STAGE, SDESC => 'Этим цветом выделены этапы.'); /* Обходим буфер */ for C in (select T.* from P8PNL_SMPL_GANTT T where T.IDENT = NIDENT order by T.RN) loop /* Определимся с форматированием */ if (C.TYPE = 0) then STASK_BG_COLOR := SBG_COLOR_STAGE; else STASK_BG_COLOR := SBG_COLOR_JOB; end if; /* Сформируем задачу */ RGT := PKG_P8PANELS_VISUAL.TGANTT_TASK_MAKE(NRN => C.RN, SNUMB => C.NUMB, SCAPTION => C.NUMB || ' - ' || C.NAME, SNAME => C.NAME, DSTART => C.DATE_FROM, DEND => C.DATE_TO, SBG_COLOR => STASK_BG_COLOR); PKG_P8PANELS_VISUAL.TGANTT_TASK_ADD_ATTR_VAL(RGANTT => RG, RTASK => RGT, SNAME => 'type', SVALUE => C.TYPE, BCLEAR => true); PKG_P8PANELS_VISUAL.TGANTT_TASK_ADD_ATTR_VAL(RGANTT => RG, RTASK => RGT, SNAME => 'state', SVALUE => C.STATE); /* Добавляем задачу в диаграмму */ PKG_P8PANELS_VISUAL.TGANTT_ADD_TASK(RGANTT => RG, RTASK => RGT); end loop; /* Сериализуем собранные данные */ COUT := PKG_P8PANELS_VISUAL.TGANTT_TO_XML(RGANTT => RG); end GANTT; ``` Код панели на стороне клиента (WEB-приложения): ``` import React, { useState, useContext, useCallback, useEffect } from "react"; //Классы React import {Typography, Grid, Stack, Icon, Box, FormControlLabel, Checkbox, Card, CardHeader, CardActions, Avatar, CardContent, Button} from "@mui/material"; //Интерфейсные элементы import { formatDateJSONDateOnly, formatDateRF } from "../../core/utils"; //Вспомогательные функции import { P8PGantt } from "../../components/p8p_gantt"; //Диаграмма Ганта import { P8P_GANTT_CONFIG_PROPS } from "../../config_wrapper"; //Подключение компонентов к настройкам приложения import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером //Высота диаграммы Ганта const GANTT_HEIGHT = "70vh"; //Ширина диаграммы Ганта const GANTT_WIDTH = "98vw"; //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, GANTT_CONTAINER: { height: GANTT_HEIGHT, width: GANTT_WIDTH } }; //Формирование значения для колонки "Тип задачи" const formatTaskTypeValue = value => { const [text, icon] = value == 0 ? ["Этап проекта", "check"] : ["Работа проекта", "work_outline"]; return ( {icon} {text} ); }; //Генерация кастомных представлений атрибутов задачи в редакторе const taskAttributeRenderer = ({ task, attribute }) => { switch (attribute.name) { case "type": return formatTaskTypeValue(task.type); default: return null; } }; //Генерация кастомного диалога задачи const taskDialogRenderer = ({ task, close }) => { return ( {task.type == 0 ? "Эт" : "Ра"}} title={task.name} subheader={`с ${formatDateRF(task.start)} по ${formatDateRF(task.end)}`} /> Это пользовательский диалог с данными о задаче. Вы можете формировать такие указав свой функциональный компонент в качестве свойства "taskDialogRenderer" компонента "P8PGantt". ); }; //Пример: Диаграмма Ганта "P8Gantt" const Gantt = ({ title }) => { //Собственное состояние const [state, setState] = useState({ init: false, dataLoaded: false, ident: null, ganttDef: {}, ganttTasks: [], useCustomTaskDialog: false }); //Подключение к контексту взаимодействия с сервером const { executeStored } = useContext(BackEndСtx); //Загрузка данных диаграммы с сервера const loadData = useCallback(async () => { const data = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.GANTT", args: { NIDENT: state.ident }, attributeValueProcessor: (name, val) => name == "numb" ? undefined : ["start", "end"].includes(name) ? formatDateJSONDateOnly(val) : val, respArg: "COUT" }); setState(pv => ({ ...pv, dataLoaded: true, ganttDef: { ...data.XGANTT_DEF }, ganttTasks: [...data.XGANTT_TASKS] })); }, [state.ident, executeStored]); //Инициализация данных диаграммы const initData = useCallback(async () => { if (!state.init) { const data = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.GANTT_INIT", args: { NIDENT: state.ident } }); setState(pv => ({ ...pv, init: true, ident: data.NIDENT })); } }, [state.init, state.ident, executeStored]); //Изменение данных диаграммы const modifyData = useCallback( async ({ rn, start, end }) => { try { await executeStored({ stored: "PKG_P8PANELS_SAMPLES.GANTT_MODIFY", args: { NIDENT: state.ident, NRN: rn, DDATE_FROM: new Date(start), DDATE_TO: new Date(end) } }); } finally { loadData(); } }, [state.ident, executeStored, loadData] ); //Обработка измненения сроков задачи в диаграмме Гантта const handleTaskDatesChange = ({ task, start, end, isMain }) => { if (isMain) modifyData({ rn: task.rn, start, end }); }; //При необходимости обновить данные таблицы useEffect(() => { if (state.ident) loadData(); }, [state.ident, loadData]); //При подключении компонента к странице useEffect(() => { initData(); // eslint-disable-next-line react-hooks/exhaustive-deps }, []); //Генерация содержимого return (
{title} setState(pv => ({ ...pv, useCustomTaskDialog: !pv.useCustomTaskDialog }))} />} label="Отображать пользовательский диалог задачи" /> {state.dataLoaded ? ( ) : null}
); }; ``` Полные актуальные исходные коды примеров можно увидеть в "db/PKG_P8PANELS_SAMPLES.pck" и "app/panels/samples/gantt.js" данного репозитория соответственно. ##### Интерактивное изображение "P8PSVG" Компонент предназначен для отображения изображений в формате SVG. Поддерживается: - Режим галереи с зацикленным переключением между несколькими переданными компоненту изображениями - Обработка событий `onClick` для изображения в целом и `onItemClick` для отдельных замкнутых контуров и групп, имеющих атрибут `id` - Управление цветом и прозрачностью заливки отдельных замкнутых контуров и их групп ![Пример P8PSVG](docs/img/71.png) **Подключение** Клиентская часть реализована в компоненте `P8PSVG`, объявленном в "app/components/p8p_svg". Для использования компонента на панели его необходимо импортировать: ``` import { P8PSVG } from "../../components/p8p_svg"; const MyPanel = () => { return (
); } ``` **Свойства** `data` - обязательный, строка, данные в формате SVG (`...ДАННЫЕ_ИЗОБРАЖЕНИЯ...`), при необходимости передать несколько изображений они должны просто идти подряд, разделённые закрывающим тегом ``: `...ДАННЫЕ_ИЗОБРАЖЕНИЯ_1......ДАННЫЕ_ИЗОБРАЖЕНИЯ_N...`, вложенные теги `` не допускаются (`` - нельзя)\ `items` - необязательный, массив, интерактивные элементы изображения, должен состоять из объектов вида `{id: <УНИКАЛЬНЫЙ_ИДЕНТИФИКАТОР>, title: <ТЕКСТ_ВСПЛЫВАЮЩЕЙ_ПОДСКАЗКИ>, backgroundColor: <ЦВЕТ_ЗАЛИВКИ>}`\ `onClick` - необязательный, функция, будет вызвана при нажатии пользователем на изображение, сигнатура функции `f(event)`, результат функции не интерпретируется. В функцию будет передан типовой JS-объект `MouseEvent` с описанием события. Функция не будет вызвана, если произошло нажатие на интерактивный элемент и была вызвана функция `onItemClick` (см. ниже).\ `onItemClick` - необязательный, функция, будет вызвана при нажатии пользователем на интерактивный элемент изображения, сигнатура функции `f({item})`, результат функции не интерпретируется. В функцию будет передан объект в поле `item`, которого, будет содержаться элемент массива `items`, описывающий интерактивный элемент изображения, на котором произошло событие. Если функция была вызвана, то вызов функции `onClick` (см. выше) не происходит.\ `canvasStyle` - необязательный, объект, будет применён в качестве значения атрибута `style` контейнера `div` изображения\ `fillOpacity` - необязательный, строка, прозрачность заливки интерактивных элементов, где "0" - 100% прозрачность, "0.5" - 50% прозрачность, "1" - 100% непрозрачность и т.п. **API на сервере БД** Компонент компонент не имеет специального серверного API. **Пример** Код панели на стороне клиента (WEB-приложения): ``` import React, { useState, useEffect } from "react"; //Классы React import { Typography, Grid, FormControl, FormLabel, RadioGroup, FormControlLabel, Radio } from "@mui/material"; //Интерфейсные элементы import { P8PSVG } from "../../components/p8p_svg"; //Интерактивные изображения //Адрес тестового изображения const SAMPLE_URL = "img/sample.svg"; //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, FORM: { justifyContent: "center", alignItems: "center" }, SVG: { height: "30vw", display: "flex", justifyContent: "center" } }; //Пример: Интерактивные изображения "P8PSVG" const Svg = ({ title }) => { //Собственное состояние - SVG-изображение const [svg, setSVG] = useState({ loaded: false, data: null, mode: "items1", items1: [ { id: "1", backgroundColor: "red", desc: "Цифра на флюзеляже", title: "Цифра на флюзеляже" }, { id: "2", backgroundColor: "magenta", desc: "Ребро флюзеляжа", title: "Ребро флюзеляжа" }, { id: "3", backgroundColor: "yellow", desc: "Люк", title: "Люк" } ], items2: [ { id: "4", backgroundColor: "green", desc: "Хвост", title: "Хвост" }, { id: "5", backgroundColor: "blue", desc: "Хвостовой руль", title: "Хвостовой руль" }, { id: "6", backgroundColor: "aquamarine", desc: "Ребро жесткости хвоста", title: "Ребро жесткости хвоста" } ], items3: [ { id: "7", backgroundColor: "blueviolet", desc: "Крыло левое", title: "Крыло левое" }, { id: "8", backgroundColor: "orange", desc: "Двигатель левый", title: "Двигатель левый" }, { id: "9", backgroundColor: "springgreen", desc: "Крыло правое", title: "Крыло правое" } ], selectedItemDesc: "" }); //Загрузка изображения const loadSVG = async () => { const resp = await fetch(SAMPLE_URL); const data = await resp.text(); setSVG(pv => ({ ...pv, loaded: true, data })); }; //Отработка нажатия на изображение const handleSVGClick = () => { setSVG(pv => ({ ...pv, selectedItemDesc: "Выбрано изображение целиком" })); }; //Отработка нажатия на элемент изображения const handleSVGItemClick = ({ item }) => { setSVG(pv => ({ ...pv, selectedItemDesc: item?.desc ? `Выбран элемент: ${item.desc}` : "Для выбранного элемента не задано описание" })); }; //При подключении к странице useEffect(() => { loadSVG(); // eslint-disable-next-line react-hooks/exhaustive-deps }, []); //Генерация содержимого return (
{title} Группа элементов setSVG(pv => ({ ...pv, mode: e.target.value, selectedItemDesc: "" }))}> } label="Первая" /> } label="Вторая" /> } label="Третья" /> {svg.selectedItemDesc ? svg.selectedItemDesc : "Нажмите на элемент изображения для получения его описания"} {svg.loaded ? ( ) : null}
); }; ``` Полные актуальные исходные коды примера можно увидеть в "app/panels/samples/svg.js" данного репозитория соответственно.
