# P8-Panels - "Панели" ## Расширение к "ПАРУС 8 Онлайн" ## Оглавление [Термины и сокращения](#термины-и-сокращения)\ [I. Назначение](#i-назначение)\ [II. Состав](#ii-состав)\ [III. Требования к разработчику](#iii-требования-к-разработчику)\ [IV. Установка](#iv-установка)\ [V. Подключение панелей](#v-подключение-панелей)\ [VI. Разработка панелей](#vi-разработка-панелей) ## Термины и сокращения **Система** - "ПАРУС 8 Предприятие"\ **БД** - База Данных\ **СУБД** - Система Управления Базами Данных\ **Расширение** - программный комплекс, дополняющий функциональность той или иной программной системы. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\ **Фреймворк** - программная платформа, определяющая структуру программной системы, программное обеспечение, облегчающее разработку и объединение разных компонентов большого программного проекта. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\ **Панель** - представление данных и функций Системы, реализованное с применением описываемого фреймворка\ **SPA** - Single Page Application - технология разработки WEB-приложений, предполагающая динамическую генерацию интерфейса внутри одного HTML-документа, отображаемого браузером\ **HTML** - HyperText Markup Language — язык гипертекстовой разметки\ **CSS** - Cascading Style Sheets - каскадные таблицы стилей\ **DOM** - Document Object Model - объектная модель документа (в контексте данного документа - HTML)\ **JS** - JavaScript — мультипарадигменный интерпретируемый язык программирования\ **JSX** - JavaScript eXtension - расширение JavaScript, которое позволяет создавать деревья DOM с использованием синтаксиса, подобного XML\ **АРМ** - Автоматизированное Рабочее Место ## I. Назначение Расширение представляет собой фреймворк, основной задачей которого является сокращение времени разработки нестандартных графических интерфейсов и панелей мониторинга, работающих в составе WEB-приложения "ПАРУС 8 Онлайн". ## II. Состав В фреймворк входят: - [Библиотека расширения "P8-Panels-ParusOnlineExt.dll"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt) для сервера приложений "ПАРУС 8 Онлайн" - обеспечивает низкоуровневое взаимодействие разрабатываемых панелей с Системой - Хранимые объекты сервера БД Системы, обеспечивающие обмен данными между панелями и учётными регистрами Системы - API для высокоуровневого взаимодействия с сервером БД Системы - API для взаимодействия разрабатываемых панелей с WEB-приложением "ПАРУС 8 Онлайн" - WEB-приложение "Парус 8 - Панели мониторинга", являющееся "точкой входа" для подключения реализуемых панелей, включающее в себя: - Подключенные и настроенные библиотеки ["React"](https://react.dev/), ["React-Router"](https://reactrouter.com/), ["MUI"](https://mui.com/) - Настроенный транспайлер ["Babel"](https://babeljs.io/) - Настроенный сборщик WEB-приложений ["WebPack"](https://webpack.js.org/) - Настроенный статический анализатор кода ["ESLint"]() - Настройки среды разработки ["Visual Studio Code"](https://code.visualstudio.com/) - Готовый контекст React-приложения - Компоненты для отображения единого бокового меню подключенных панелей, галереи подключенных панелей, интеграции в рабочий стол WEB-приложения "ПАРУС 8 Онлайн" - Готовые панели мониторинга для ряда прикланых приложений Системы ## III. Требования к разработчику Для успешной разработки собственных панелей, с применением описываемого фреймворка потребуются знания следующих технологий: - HTML, CSS, JS, JSX - Разработка SPA WEB-приложений - Знакомство с основами работы перечисленных выше библиотек и системных средств (в первую очередь "React") - Знание архитектуры Системы, принципов работы и организации её серверной части На видеохостинге YouTube можно ознакомиться с уроками и обучающими курсами по большинству из перечисленных технологий. Например, с [этими](https://www.youtube.com/results?search_query=%D0%BF%D0%BE%D0%BB%D0%BD%D1%8B%D0%B9+%D0%BA%D1%83%D1%80%D1%81+react). ## IV. Установка 1. Установите сервер приложений "ПАРУС 8 Онлайн" согласно документации (см. "Парус-Онлайн 2. Часть 1. Установка ГГГГ.ММ.docx"). 2. Разместите на диске сервера приложений библиотеку расширения "P8-Panels-ParusOnlineExt", для этого скопируйте содержимое папки "bin" из [репозитория расширения "P8-Panels-ParusOnlineExt"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt), например, в каталог "C:\p8web20\Ext\P8-Panels-ParusOnlineExt". 3. Подключите библиотеку расширения к серверу приложений "ПАРУС 8 Онлайн". Для этого добавьте ссылку на библиотеку в файл "Config\extensions.config" сервера приложений: ``` ``` Где: - `rootPath="c:\p8web20\Ext\"` - атрибут, указывающий на корневой каталог хранения расширений для сервера приложений "ПАРУС 8 Онлайн" - `path="P8-Panels-ParusOnlineExt\bin\P8-Panels-ParusOnlineExt.dll"` - атрибут, указывающий на каталог размещения библиотеки расширения "Панели" относительного коревого `rootPath` 4. Установите в файле конфигурации "PrecompiledApp.config" сервера приложений атрибут `updatable` в `true`: ``` ``` 5. Разместите WEB-приложение "Парус 8 - Панели мониторинга" на сервере приложений "ПАРУС 8 Онлайн". Для этого в каталоге "Modules" сервера приложений создайте подкаталог "P8-Panels" и проведите клонирование репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) в него: ``` git clone https://github.com/CITKParus/P8-Panels.git ``` 6. Проведите компиляцию хранимых объектов БД из каталога "db" клонированного репозитория (компиляцию проводить под пользователем-владельцем схемы серверной части Системы, с последующей перекомпиляцией зависимых инвалидных объектов), затем исполните скрипт "grants.sql", размещённый в этом же каталоге. 7. Перезапустите сервер приложений "ПАРУС 8 Онлайн" ## V. Подключение панелей ### Интеграция в приложение, главное меню, галерею и меню панелей Файл "p8panels.config", располагаемый в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн", определяет какие панели подключены к WEB-приложению, порядок формирования пунктов главного меню "ПАРУС 8 Онлайн" для доступа к подключенным панелям, состав галереи панелей и бокового меню навигации WEB-приложения "Парус 8 - Панели мониторинга", работающего в контексте "ПАРУС 8 Онлайн". ![Главное меню, галерея панелей и боковое меню панелей](docs/img/51.png) В корневом каталоге репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) расположен файл "p8panels.config", содержащий конфигурацию поставляемых с расширением типовых панелей. Данный файл конфигурации необходимо разместить локально, в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн". Например, если сервер приложений установлен в "c:\p8web20\WebClient", то путь к "p8panels.config" должен быть "c:\p8web20\WebClient\Config\p8panels.config". Рассмотрим формат файла конфигурации панелей на примере. Ниже приведён фрагмет "p8panels.config" из поставки расширения. ``` ... ... ``` Настройки хранятся в формате XML. Корневым тэгом документа должен быть `CITK.P8Panels`. Дочерними для него могут быть две ветки конфигурации: - `MenuItems` - настройка пунктов главного меню WEB-приложения "ПАРУС 8 Онлайн" - `Panels` - общий список панелей, подключаемых к приложению (не все панели обязательно выводить в виде пунктов меню) `MenuItems` состоит из элементов `App`, каждый из которых определяет для какого из приложений Системы описываются пункты меню. `MenuItems` может содержать несколько элементов `App`. Каждый элемент `App` должен иметь обязательный атрибут `name`, определяющий код приложения Системы (см. колонку `APPCODE` в таблице `APPLIST`), в которое будут добавлены пункты меню. Дочерними для элемента `App` являются элементы `MenuItem`, каждый из которых описывает создаваемый расширением пункт меню. `App` может содержать несколько `MenuItem`. Каждый из `MenuItem` может иметь следующие атрибуты: - `parent` - обязательный, содержит GUID родительского пункта меню, к которому будет добавлен описываемый дочерний пункт (см. `P_MENUS_CREATE_*_MENU`, где `*` - код приложения Системы) - `separator` - необязательный, принимает значения "true" или "false", если "true" - создаваемый пункт меню будет разделителем, остальные атрибуты, описанные ниже будут проигнорированы - `name` - необязательный для `separator="true"`, в прочих случаях - обязательный, уникальное имя пункта меню - `caption` - необязательный для `separator="true"`, в прочих случаях - обязательный, видимый текст пункта меню - `panelName` - необязательный для `separator="true"` или если указан атрибут `url`, в прочих случаях - обязательный, определяет код панели, открываемой при выборе данного пункта меню конечным пользователем (коды панелей объявляются в секции `Panels` данного файла конфигурации, описана ниже) - `url` - необязательный для `separator="true"` или если указан атрибут `panelName`, в прочих случаях - обязательный, определяет URL, который будет открыт в отдельной закладке "ПАРУС 8 Онлайн" при выборе данного пункта меню конечным пользователем (в приведённом примере, для пункта меню "ShowPrjPanelsRoot" открывает домашнюю страницу WEB-приложения "Парус 8 - Панели мониторинга", отображающую галерею доступных панелей, см. ниже описание атрибута `urlBase` элемента `Panels`) `Panels` - содержит список элементов `Panel`, описывающих подключенные панели. Элемент `Panels` имеет атрибут `urlBase`, определяющий корневой URL WEB-приложения "Парус 8 - Панели мониторинга", относительно него формируются URL панелей. Значение `urlBase` определяется физическим расположением WEB-приложения "Парус 8 - Панели мониторинга" на диске сервера приложений (см. пункт 5 в главе "IV. Установка"). В данном примеры, файлы WEB-приложения распологаются в каталоге "Modules/p8-panels" сервера приложений. Каждый из элементов `Panel`, дочерних для `Panels`, описывает одну панель и имеет следующие атрибуты: - `name` - обязательный, строка, указывается латиницей, определяет уникальное имя панели - `group` - необязательный, строка, указывается кириллицей, определяет имя группы, в которую входит панель (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе) - `caption` - обязательный, строка, видимое наименование панели (применяется в галереи панелей, главном меню панелей, ссылках на рабочем столе, заголовках закладок) - `desc` - необязательный, строка, - `url` - обязательный, строка, указывается латиницей, относительй URL панели (по адресу `Panel.urlBase` + `Panel.Panels.url` сервер приложений "ПАРУС 8 Онлайн" будет выдавать HTML-страницу панели), для простоты навигации может повторять значение атрибута `path` - `path` - обязательный, строка, путь к исходному коду панели в структуре каталогов WEB-приложения "Парус 8 - Панели мониторинга" (панели должны размещаться в "app/panels", в данном атрибуте указыватся только имя каталога, созданного для панели в "app/panels") - `icon` - обязательный, строка, код иконки панели из символов шрифта [Google Material Icons](https://fonts.google.com/icons?icon.set=Material+Icons) (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе) - `showInPanelsList` - обязательный, принимает значения "true" или "false", определяет отображение ссылки на панель в галереи панелей, главном меню панелей, виджете рабочего стола - `preview` - полный путь и имя файла из каталога "img" WEB-приложения "Парус 8 - Панели мониторинга" (в каталог могут быть добавлены пользовательские изображения), служит в качестве изображения панели в галерее панелей На рисунках ниже проиллюстрировано применение атрибутов элемента `Panel`. ![Применение атрибутов панели](docs/img/52.png) ![Размещение панели](docs/img/53.png) Подключение разработанных пользователем панелей осуществляется путём добавления элементов `Panels` в файл конфигурации (при необходимости и элементов `App\MenuItems`, если предполагается открытие панели через главное меню WEB-приложения "ПАРУС 8 Онлайн"). Изменения файла конфигурации в части элементов `MenuItems` требуют перезапуска сервера приложений "ПАРУС 8 Онлайн" и завершения/начала сеансов конечных пользователей. > **Будьте внимательны при обновлении:** если в локальном файле "p8panels.config" содержится конфигурация пользовательских панелей, то его нельзя заменять копированием дистрибутивной версии файла при обновлении - будут утеряны сделанные настройки. В этом случае файл следует модифицировать экспертным путём, добавив в локальный "p8panels.config" изменения из дистрибутивного вручную. ### Интеграция в рабочий стол WEB-приложение "ПАРУС 8 Онлайн" поддерживает возможность настройки и отображения рабочих столов. Их конфиругирование осуществляется специальной настройкой в формате XML, хранящейся в поле `APPDESKTOP` системной таблицы `APPLIST`. Подробнее о возможностях настройки и доступных элементах рабочих столов см. главу "4.3. Рабочий стол" в "Парус-Онлайн 2. Часть 2. WEB-клиент. Настройка ГГГГ.ММ.docx". Ссылки для вызова разработанных и подключенных через "p8panels.config" панелей также могут быть размещены на рабочем столе приложений. Для этого применяется елемент `Frame` (см. документацию по "ПАРУС 8 Онлайн") и специально предусмотренный режим отображения меню панелей - `DESKTOP`. Чтобы получить на рабочем столе приложения ссылки вызова панелей, добавьте в его XML-конфигурацию элемент следующего содержания: ``` ``` Где: - `Modules/p8-panels/#/` - путь к домашней странице WEB-приложения "Парус 8 - Панели мониторинга", указанный в атрибуте `Panels.urlBase` файла конфигурации "p8panels.config" - `mode=DESKTOP` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", обязывающий сформировать меню панелей в специальном формате, для интеграции в рабочий стол - `group=ИМЯ_ГРУППЫ` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", позволяющий ограничить набор формируемых ссылок на панели только одной их группой (см. выше описание атрибута `Panel.group` файла конфигурации "p8panels.config") Место элемента `Frame` в структуре XML-конфигурации рабочего стола зависит от его текущего содержимого. Например, для рабочего стола по-умолчанию приложения "Планирование и учёт в проектах" это `Desktop\ContentContainer\Frame`: ``` Projects true ... ... ... ... ... ``` ## VI. Разработка панелей > **Внимание:** данное руководство не является обучающим курсом по WEB-разработке как таковой. Изложенные ниже сведения о порядке реализации пользовательских панелей, даны с учётом приведённых ранее требований к разработчику. ### Общие сведения Расширение "Панели" позволяет подключать нестандартные интерфейсы разрабатываемые на местах, без привлечения вендора. Это могут быть не только панели мониторинга, но и формы ввода данных, различные АРМ, выполняющие бизнес-функции в Системе. С точки зрения клиенсткой части, Панели представляют собой функциональные компоненты React, автоматически (благодаря описанному выше файлу конфигурации) встраиваемые в систему маршрутизации WEB-приложения "Парус 8 - Панели мониторинга" (далее "приложения" или "WEB-приложения", если контекст явно не указывает на иное). Каждая панель состоит из: - Набора JS-объектов и функций, управляющих состоянием панели - Функций для обмена данными с сервером БД Системы и выполнения бизнес-процедур в ней - JSX разметки, отражающей смену состояния панели Такая структура исходного кода панели продиктована архитектурными требованиями к функциональным React-компонентам. Каждая панель (и все необходимые для её функционирования JS-модули и вспомогательный файлы) размещается в отдельном каталоге (см. выше - "app/panels", здесь и далее каталоги указаны относительно корневого каталога размещения приложения, если явно не указано иное) WEB-приложения "Парус 8 - Панели мониторинга". Каждая панель должна иметь в составе "index.js" - точку входа по умолчанию. "index.js" должен экспортировать фунциональный React-компонент панели с имененем `RootClass` (см. для примера "app/panels/prj_fin/index.js"). После добавления новых панелей в состав приложения необходима его "пересборка". Для этого предусмотрены преднастроенные скрипты `dev` и `build`. Скрипты размещены в секции `scripts` файла зависимостей `package.json` WEB-приложения. Исполнение скриптов сборки выполняется через пакетный менеджер `npm` из корневого каталога приложения: ``` REM Запуск скрипта для отладочной сборки c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run dev REM Запуск скрипта финальной сборки c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run build ``` Скрипт финальной сборки формирует обновлённое WEB-приложение в каталоге "dist" и завершает работу. Скрипт отладочной сборки обновляет WEB-приложение в каталоге "dist" и остаётся в активном режиме, "слушая" измнения файлов исходного кода приложения и автоматически обновляя "dist", если таковые изменения будут зафиксированы. Это позволяет отлаживать панели не выполняя пересборку вручную. После пересборки обновлённые/новые панели доступны конечному пользователю для эксплуатации через WEB-приложение "ПАРУС 8 Онлайн". Серверная часть любой из панелей - набор хранимых процедур/функций/пакетов БД Системы. Состав объектов, их алгоритмы, входные параметры и выходные данные зависят от специфики панели и специально не регламентируются. Необходимо понимать, что с помощью специального API из клиентской JS-функции панели можно обращаться к хранимым объектам БД - исполнять их, передавать значения входных параметров (например, считанные из форм ввода, размещённых на панели), получать и отображать на панели значения выходных параметров исполненного серверного объекта (в виде таблиц, карточек, графиков и прочими способами, отвечающими функциональным требованиям реализуемой панели). > **Обратите внимание:** некоторые из приведённых ниже примеров включены в специальную панель "Примеры для разработчиков", также доступную в поставке. Исходный код клиентской части панели доступен в "app/panels/samples", исходный код серверной части - в "db/PKG_P8PANELS_SAMPLES.pck" (для работы панели пакет должен быть откомпилирован в БД и на него должны быть выданы права на исполнение). Её описание можно увидеть в "p8panels.config" - `Panel.name="Samples"`. Панель сконфигурирована таким образом, чтобы не отображаться в галерее и главном меню панелей (`Panel.showInPanelsList=false`). Вы можете изменить это, или подключить её к пункту главного меню "ПАРУС 8 Онлайн", добавив в секцию `MenuItems` "p8panels.config", для любого из доступных приложений Системы, элементы `MenuItem`, обеспечивающие вызов панели с примерами: ``` ``` ### API для взаимодействия с сервером БД "ПАРУС 8 Предприятие" Для исполнения хранимых процедур/функций БД Системы в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `BackEndСtx` ("app/context/backend.js"). В состав API входят: - `SERV_DATA_TYPE_STR` - константа для типа данных "строка", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_NUMB` - константа для типа данных "число", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_DATE` - константа для типа данных "дата", при описании параметров исполняемых хранимых объектов - `SERV_DATA_TYPE_CLOB` - константа для типа данных "текст", при описании параметров исполняемых хранимых объектов - `isRespErr` - функция, проверка результата исполнения серверного объекта на наличие ошибок - `getRespErrMessage` - функция, получение ошибки исполнения серверного объекта - `getRespPayload` - функция, получение выходных значений, полученных после успешного исполнения - `executeStored` -функция, асинхронное исполнение хранимой процедуры/функции БД Системы - `getConfig` - функция, асинхронное считывание параметров конфигурации, определённых в "p8panels.config" (возвращает их JSON-представление) При формировании ответов, функции, получающие данные с сервера, возвращают типовые значения: ``` //Типовой успех { SSTATUS: "OK", XPAYLOAD: Object } //Типовая ошибка { SSTATUS: "ERR", SMESSAGE: String } ``` Где: - `SSTATUS` - строка, состояние исполнения (`"OK"` - успех или `"ERR"` - ошибка) - `XPAYLOAD` - объект, полезная нагрузка, данные полученные от серверного объекта (отсутствует, если `SSTATUS = "ERR"`) - `SMESSAGE` - строка, текст сообщения об ошибке (отсутствует, если `SSTATUS = "OK"`) #### `boolean isRespErr(Object)` Проверка ответа сервера на наличие ошибок. **Входные параметры:** обязательный, объект, результат вызова `executeStored` **Результат:** `true` - если полученный на вход результат исполнения `executeStored` содержит ошибку, `false` - в остальных случаях #### `String getRespErrMessage(Object)` Считывание ошибки из типового ответа сервера. **Входные параметры:** обязательный, объект, результат вызова `executeStored` **Результат:** текст сообщения об ошибке - если полученный на вход результат исполнения `executeStored` содержит ошибку, пустая строка (`""`) - в остальных случаях #### `Object getRespPayload(Object)` Считывание полезной нагрузки из типового ответа сервера. **Входные параметры:** обязательный, объект, результат вызова `executeStored` (вызов должен осуществляться с параметром `fullResponse = true`) **Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера - если полученный на вход результат исполнения `executeStored` содержит полезную нагрузку, `null` - в остальных случаях #### `async Object executeStored(Object)` Исполнение хранимого объекта БД Системы (исполняемый объект должен быть "клиентским"). **Входные параметры:** ``` { stored, args, respArg, isArray, tagValueProcessor, attributeValueProcessor, loader = true, loaderMessage = "", throwError = true, showErrorMessage = true, fullResponse = false, spreadOutArguments = true } ``` `stored` - обязательный, строка, имя исполняемого хранимого объекта (для пакетных - "ПАКЕТ.ОБЪЕКТ")\ `args` - необязательный, объект, описание параметров исполняемого хранимого объета вида: `{"ПАРАМЕТР": "ЗНАЧЕНИЕ"|{VALUE: "ЗНАЧЕНИЕ", SDATA_TYPE: SERV_DATA_TYPE_*}}` (если тип данных параметров не указан явно - произойдёт попытка их автоматического определения, с CLOB-параметрами это не всегда может произойти корректно)\ `respArg` - необязательный, строка, имя выходного параметра исполняемого объекта, значение которого необходимо вернуть как данные ответа (если не указан - возвращвется типовой ответ)\ `isArray`, `tagValueProcessor`, `attributeValueProcessor` - необязательны, функции, позволяющие провести корректировку парсинга XML-ответа сервера в JSON (сигнатура и назначение функций описаны в документации к [fast-xml-parser](https://github.com/NaturalIntelligence/fast-xml-parser/blob/HEAD/docs/v4/2.XMLparseOptions.md))\ `loader` - необязательный, логический, признак отображения типового индикатора процесса\ `loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\ `throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\ `showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщение об ошибке, в случае её возникновения (только если `throwError = true`)\ `fullResponse` - необязательный, логический, признак возврата полного типового ответа сервера, если `false` - возвращается только содержимое `XPAYLOAD`\ `spreadOutArguments` - необязательный, логический, признак "разделения" значений выходных параметров исполняемого обхекта (игнорируется при наличии `respArg`), если `true` - `XPAYLOAD` будет содержать ответ в виде `{"ВЫХОДНОЙ_ПАРАМЕТР1": "ЗНАЧЕНИЕ", "ВЫХОДНОЙ_ПАРАМЕТР2": "ЗНАЧЕНИЕ", ...}`, если `false` - `XPAYLOAD` будет содержать ответ в виде `{XOUT_ARGUMENTS: [{SNAME: "ВЫХОДНОЙ_ПАРАМЕТР1", VALUE: "ЗНАЧЕНИЕ"}, {SNAME: "ВЫХОДНОЙ_ПАРАМЕТР2", VALUE: "ЗНАЧЕНИЕ"}, ...]}` **Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера (если `fullResponse = false`) или полный типовой ответ (описан выше). **Пример:** ``` import React, { useState, useContext } from "react"; //Классы React import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером //Функциональный компонент панели (или её части) const MyPanel = () => { //Собственное состояние const [state, setState] = useState({ dataLoaded: false, data: [], filters: null, orders: null }); //Подключение к контексту взаимодействия с сервером const { executeStored, SERV_DATA_TYPE_CLOB } = useContext(BackEndСtx); //Загрузка данных проектов с сервера const loadProjects = async (agentName) => { //Исполняем процедуру const data = await executeStored({ stored: "UDO_P_GET_MY_DATA", args: { CFILTERS: { VALUE: state.filters, SDATA_TYPE: SERV_DATA_TYPE_CLOB }, CORDERS: { VALUE: state.orders, SDATA_TYPE: SERV_DATA_TYPE_CLOB }, SAGENT: agentName }, respArg: "COUT" }); //Отражаем данные в состоянии setState(pv => ({ ...pv, data: [...data], dataLoaded: true })); } }; ``` #### `async Object getConfig(Object)` Получение содержимого "p8panels.config". **Входные параметры:** ``` { loader = true, loaderMessage = "", throwError = true, showErrorMessage = true } ``` `loader` - необязательный, логический, признак отображения типового индикатора процесса\ `loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\ `throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\ `showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщения об ошибке, в случае её возникновения (только если `throwError = true`) **Результат:** объект, типовой ответ, где `XPAYLOAD` объект вида (см. описание атрибутов выше, в описании "p8panels.config"): ``` { "MenuItems": { "App": [ { "MenuItem": [ { "parent": ..., "name": ..., "caption": ..., "url": ..., "separator": ... }, ... ], "name": "Realiz" }, ... ] }, "Panels": { "Panel": [ { "name": ..., "group": ..., "caption": ..., "desc": ..., "url": ..., "path": ..., "icon": ..., "showInPanelsList": ..., "preview": ... }, ... ], "urlBase": ... } } ``` ### API для взаимодействия с WEB-приложением "ПАРУС 8 Онлайн" Для взаимодействия панелей с пользовательским интерфейсом "ПАРУС 8 Онлайн" в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `ApplicationСtx` ("app/context/application.js"). В состав API входят: - `pOnlineShowTab` - функция, отображение типовой закладки "ПАРУС 8 Онлайн" - `pOnlineShowUnit` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме - `pOnlineShowDocument` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме с позиционированием/отбором по документу - `pOnlineShowDictionary` - функция, отображение раздела "ПАРУС 8 Онлайн" в режиме словаря - `pOnlineUserProcedure` - функция, исполнение "Пользовательской процедуры" - `pOnlineUserReport` - функция, печать "Пользовательского отчёта" #### `String pOnlineShowTab(Object)` Открывает типовую закладку пользовательского интерфейса WEB-приложения. **Входные параметры:** ``` { id, url, caption, onClose } ``` `id` - необязательный, строка, уникальный идентификатор закладки (ели закладка с таким `id` уже существует - будет осуществлено переключение на данную закладку)\ `url` - необязательный, строка, адрес страницы, отображаемой на закладке\ `onClose` - необязательный, функция вида `f(id)`, обработчик закрытия закладки (функция будет вызвана при закрытии закладки, в качестве параметра будет передан идентификатор закрытой закладки) **Результат:** строка, идентификатор открытой закладки. #### `undefined pOnlineShowUnit(Object)` Открывает типовое модальное окно раздела Системы. **Входные параметры:** ``` { unitCode, showMethod = "main", inputParameters } ``` `unitCode` - обязательный, строка, код раздела Системы\ `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы **Результат:** функция не возвращает значимого результата #### `undefined pOnlineShowDocument(Object)` Открывает типовое модальное окно раздела Системы с позиционированием/отбором по документу (в зависимости от настроек метода вызова). **Входные параметры:** ``` { unitCode, document, showMethod = "main", inRnParameter = "in_RN" } ``` `unitCode` - обязательный, строка, код раздела Системы\ `document` - обязательный, число, регистрационный номер документа или иной его идентификатор `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inRnParameter` - необязательный, строка, имя параметра метода вызова для позиционирования/отбора (если не указан, будет применён параметр метода вызова с именем "in_RN") **Результат:** функция не возвращает значимого результата #### `undefined pOnlineShowDictionary(Object)` Открывает типовое модальное окно раздела Системы в режиме словаря (позволяет считать параметры выбранной записи через выходные значения метода вызова). **Входные параметры:** ``` { unitCode, showMethod = "main", inputParameters, callBack } ``` `unitCode` - обязательный, строка, код раздела Системы\ `showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы\ `callBack` - необязательный, функция вида `f(result)`, будет вызвана при закрытии модального окна словаря, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (пользователь нажал "ОК") или `false` (пользователь нажал "Отмена"), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра метода вызова, ключ - его значение для выбранной записи. **Результат:** функция не возвращает значимого результата #### `undefined pOnlineUserProcedure(Object)` Вызывает "Пользовательскую процедуру" Системы (если процедура имеет визуализируемые параметры - будет отображён диалог для их ввода). **Входные параметры:** ``` { code, inputParameters, callBack } ``` `code` - обязательный, строка, мнемокод вызываемой пользовательской процедуры\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательской процедуры (имеют более высокий приоритет, чем значения инизиализации в настройках пользовательской процедуры, однако менее низкий, чем значения сохраненные на форме)\ `callBack` - необязательный, функция вида `f(result)`, будет вызвана после исполнения пользовательской процедуры, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (выполнена успешно) или `false` (была ошибка исполнения), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра процедуры, ключ - его значение. **Результат:** функция не возвращает значимого результата #### `undefined pOnlineUserReport(Object)` Вызывает "Пользователький отчёт" Системы (если отчёт имеет визуализируемые параметры - будет отображён диалог для их ввода, отчёт исполняется аналогично его вызову штатным действием из типового раздела - через сервер отложенной печати). **Входные параметры:** ``` { code, inputParameters } ``` `code` - обязательный, строка, мнемокод вызываемого пользовательского отчёта\ `inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательского отчёта (имеют более высокий приоритет, чем значения инизиализации параметров в настройках отчёта, однако менее низкий, чем значения сохраненные на форме его вызова) **Результат:** функция не возвращает значимого результата Примеры (см. "app/panels/samples/p8online.js"): ``` import React, { useState, useContext } from "react"; //Классы React import { Typography, Button, Divider } from "@mui/material"; //Интерфейсные элементы import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, DIVIDER: { margin: "15px" } }; //Пример: API для взаимодействия с "ПАРУС 8 Онлайн" const P8Online = ({ title }) => { //Собственное состояние const [agent, setAgent] = useState(""); //Подключение к контексту приложения const { pOnlineShowUnit, pOnlineShowTab, pOnlineShowDocument, pOnlineShowDictionary } = useContext(ApplicationСtx); //Генерация содержимого return (
{title} {/* Открыть новую закладку */} {/* Открыть раздел */} {/* Открыть раздел в режиме словаря */} {/* Позиционирование/отбор документа */} {agent ? ( <> ) : null}
); }; ``` ### Компоненты пользовательского интерфейса #### Типовые интерфейсные примитивы ##### Компоненты MUI В состав фреймворка включена библиотека [MUI](https://mui.com/) версии 5. При разработке панелей могут быть использованы интерфейсные компоненты и разметка, поставляемые с ней. ![Компоненты MUI](docs/img/61.png) Сочетая компоненты библиотеки [MUI](https://mui.com/) и описанный выше API для взаимодействия с Системой можно реализовать пользовательский интерфейс любой сложности. Для подключения компонента к панели достаточно импортировать его из модуля `"@mui/material"`. ![Пример использования MUI](docs/img/62.png) Например, предложенный ниже компонент отображает список контрагентов (мнемокод и наименование последних 10 добавленных в Систему) с возможностью удаления (нажатие на элемент списка - открытие словаря "Контрагенты" с позиционированием на записи), форму добавления контрагента с указанным мнемокодом и наименованием (добавление производится в корневой каталог словаря "Контрагенты"): ``` import React, { useEffect, useContext, useCallback, useState } from "react"; //Классы React import { Typography, Grid, List, ListItemButton, ListItem, ListItemText, IconButton, Icon, Button, TextField, Box } from "@mui/material"; //Интерфейсные элементы MUI import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений import { ApplicationСtx } from "../../context/application"; //Контекст приложения //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, LIST: { width: "100%", maxWidth: "600px", bgcolor: "background.paper" } }; //Функциональный компонент с примером использования MUI const Mui = ({ title }) => { //Собственное состояние - список контрагентов const [agents, setAgents] = useState([]); //Собственное состояние - форма добавления контрагента const [agentForm, setAgentForm] = useState({ agnAbbr: "", agnName: "" }); //Подключение к контексту взаимодействия с сервером const { executeStored } = useContext(BackEndСtx); //Подключение к контексту сообщений const { showMsgWarn } = useContext(MessagingСtx); //Подключение к контексту приложения const { pOnlineShowDocument } = useContext(ApplicationСtx); //Загрузка списка контрагентов const agentsGet = useCallback(async () => { const data = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_GET", respArg: "COUT" }); setAgents([...data.AGENTS]); }, [executeStored]); //Добавление контрагента const agentInsert = useCallback( async (agnAbbr, agnName) => { await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_INSERT", args: { SAGNABBR: agnAbbr, SAGNNAME: agnName } }); setAgentForm({ agnAbbr: "", agnName: "" }); agentsGet(); }, [executeStored, agentsGet] ); //Удаление контрагента const agentDelete = useCallback( async rn => { await executeStored({ stored: "PKG_P8PANELS_SAMPLES.AGNLIST_DELETE", args: { NRN: rn } }); agentsGet(); }, [executeStored, agentsGet] ); //При нажатии на контрагента const handleAgnetClick = id => pOnlineShowDocument({ unitCode: "AGNLIST", document: id }); //При добавлении контрагента const handleAgentInsert = () => agentInsert(agentForm.agnAbbr, agentForm.agnName); //При удалении контрагента const handleAgnetDeleteClick = id => showMsgWarn("Удалить контрагента?", () => agentDelete(id)); //При вводе значения в форме const handleAgentFormChanged = e => { setAgentForm(pv => ({ ...pv, [e.target.name]: e.target.value })); }; //При подключении компонента к странице useEffect(() => { agentsGet(); // eslint-disable-next-line react-hooks/exhaustive-deps }, []); //Генерация содержимого return (
{title} {agents.map(a => ( handleAgnetDeleteClick(a.NRN)}> delete } disablePadding > handleAgnetClick(a.NRN)}> ))}

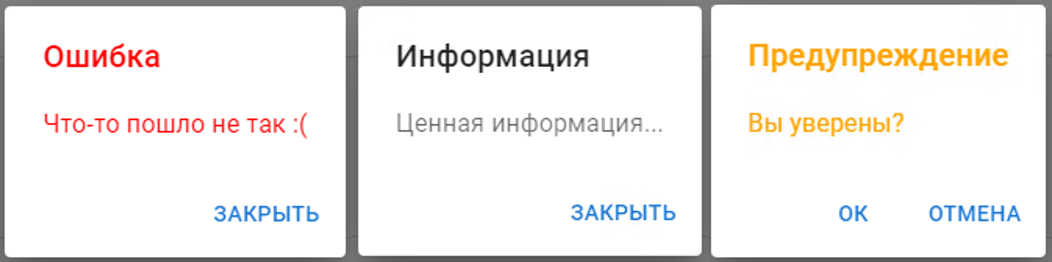

); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/mui.js". Документация по интерфейсным компонентам, включённым в [MUI](https://mui.com/) доступна на официальном сайте библиотеки. > **Обратите внимание:** описываемые далее высокоуровневые компоненты фреймворка "Панели" построены, в том числе, с применением интерфейсных примитивов MUI. Как правило, они имеют префикс `P8P*` в имени: `P8PAppMessage`, `P8PAppInlineMessage`, `P8PAppProgress`, `P8PDataGrid` и т.д. ##### Сообщения "P8PAppMessage", "P8PAppInlineMessage" При необходимости отображения сообщения пользователю панель может использовать компоненты `P8PAppMessage`, `P8PAppInlineMessage`, где ` in ["Err", "Info", "Warn"]`, для сообщения об ошибке, информации или предупреждения соответственно. Их исходный код расположен в "app/components/p8p_app_message". Для подключения компонент к панели достаточно импортировать этот модуль. Для удобства применения компонент реализованы функции-обёртки и компоненты-обёртки (декораторы), доступные через специальный контекст приложения - `MessagingСtx` ("app/context/messaging"). Их описание дано ниже. ![Примеры модальных сообщений](docs/img/63.png) ###### `undefined showMsg(type, text, msgOnOk = null, msgOnCancel = null)` Отображает модальное окно сообщения заданного типа. **Входные параметры:** `type` - обязательный, строка, тип отображаемого сообщения, `information|warning|error` (см. константу `MSG_TYPE` в "app/context/messaging_reducer" и константу `P8P_APP_MESSAGE_VARIANT` в "app/components/p8p_app_message")\ `text` - обязательный, строка, текст отображаемого сообщения\ `msgOnOk` - необязательный, функция, будет вызвана при нажатии на "ОК"/"ЗАКРЫТЬ" в сообщении `msgOnCancel` - необязательный, функция, будет вызвана при нажатии на "ОТМЕНА" в сообщении (только для сообщений типа `warning`) **Результат:** функция не возвращает значимого результата ###### `undefined showMsgErr(text, msgOnOk = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Ошибка" (`type="error"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ###### `undefined showMsgInfo(text, msgOnOk = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Информация" (`type="information"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ###### `undefined showMsgWarn(text, msgOnOk = null, msgOnCancel = null)` Декоратор для `showMsg`, отображает модальное окно сообщения типа "Предупреждение" (`type="warning"`). **Входные параметры:** аналогично `showMsg` **Результат:** аналогично `showMsg` ![Примеры встраиваемых сообщений](docs/img/64.png) ###### `React.FunctionComponent InlineMsg(Object)` Функциональный компонент React (применяется в JSX разметке: ``) для отображения встраиваемого в разметку сообщения. **Свойства компонента:**\ `variant` - строка, обязательное, вид сообщения (аналогично параметру `type` в `showMsg`)\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgErr(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует сообщение об ошибке (`variant="error"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgInfo(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует иформационное сообщение (`variant="information"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении ###### `React.FunctionComponent InlineMsgWarn(Object)` Функциональный компонент React, декоратор для `InlineMsg`, формирует предупредительное сообщение (`variant="warning"`). **Свойства компонента:**\ `text` - строка, обязательное, текст сообщения\ `onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении Ниже приведён пример использования описаных функций и компонент. ``` import React, { useContext, useState } from "react"; //Классы React import { Typography, Divider, Button } from "@mui/material"; //Интерфейсные элементы import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" }, DIVIDER: { margin: "15px" } }; //Функциональный компонент с примером использования сообщений const Messages = ({ title }) => { //Собственное состояние const [state, setState] = useState({ inlineErr: true, inlineWarn: true, inlineInfo: true }); //Подключение к контексту сообщений const { showMsgErr, showMsgWarn, showMsgInfo, InlineMsgErr, InlineMsgInfo, InlineMsgWarn } = useContext(MessagingСtx); //Генерация содержимого return (
{title} {/* Сообщение об ошибке (диалог) */} {/* Предупреждение (диалог) */} {/* Информация (диалог) */} {/* Ошибка (встраиваемое) */} {state.inlineErr ? ( <> setState(pv => ({ ...pv, inlineErr: false }))} /> ) : null} {/* Предупреждение (встраиваемое) */} {state.inlineWarn ? ( <> setState(pv => ({ ...pv, inlineWarn: false }))} /> ) : null} {/* Информация (встраиваемое) */} {state.inlineInfo ? setState(pv => ({ ...pv, inlineInfo: false }))} /> : null}
); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/messages.js". ##### Индикатор процесса "P8PAppProgress" Для информирования пользователя о выполнении панелью асинхронных действий (например, обращений к серверу Системы), как правило, используются различные индикаторы выполнения процессов. Для этих целей в фреймворк "Панели" включен типовой индикатор процесса `P8PAppProgress` (исходный код компонента доступен в "app/components/p8p_app_progress"). Для удобства использования компонента в контексте приложения `MessagingСtx` ("app/context/messaging") реализованы декораторы `showLoader` и `hideLoader` (отображение и сокрытие индикатора процесса соответственно). ![Пример индикатора процесса](docs/img/65.png) ###### `undefined showMsg(message)` Отображает модальный индикатор процесса с указанным сообщением. **Входные параметры:** `message` - необязательный, строка, текст индикатора (если не указан - будет отображено сообщение по умолчанию) **Результат:** функция не возвращает значимого результата ###### `undefined hideLoader()` Скрывает индикатора процесса. **Входные параметры:** отсутствуют **Результат:** функция не возвращает значимого результата Ниже приведён пример использования индикатора процесса. ``` import React, { useContext } from "react"; //Классы React import { Typography, Button } from "@mui/material"; //Интерфейсные элементы import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений //Стили const STYLES = { CONTAINER: { textAlign: "center", paddingTop: "20px" }, TITLE: { paddingBottom: "15px" } }; //Функциональный компонент с примером использования индикатора процесса const Loader = ({ title }) => { //Подключение к контексту сообщений const { showLoader, hideLoader } = useContext(MessagingСtx); //Генерация содержимого return (
{title}
); }; ``` Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/loader.js". > **Обратите внимание:** индикатор процесса применяется при выполнении `executeStored`, описанной выше. Индикатор автоматически появляется при начале обмена с сервером Системы и автоматически скрывается, после получения ответа. Это поведение можно изменить параметром `loader` вызова `executeStored` (параметр `loaderMessage` управляет отображаемым индикатором сообщения). #### Высокоуровневые компоненты ##### Таблица данных "P8PDataGrid" ##### Графики "P8PChart" ##### Диаграмма ганта "P8PGantt"
