# P8-Panels - "Панели"
## Расширение к "ПАРУС 8 Онлайн"
## Оглавление
[Термины и сокращения](#термины-и-сокращения)\
[I. Назначение](#i-назначение)\
[II. Состав](#ii-состав)\
[III. Требования к разработчику](#iii-требования-к-разработчику)\
[IV. Установка](#iv-установка)\
[V. Подключение панелей](#v-подключение-панелей)\
[VI. Разработка панелей](#vi-разработка-панелей)
## Термины и сокращения
**Система** - "ПАРУС 8 Предприятие"\
**БД** - База Данных\
**СУБД** - Система Управления Базами Данных\
**Расширение** - программный комплекс, дополняющий функциональность той или иной программной системы. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\
**Фреймворк** - программная платформа, определяющая структуру программной системы, программное обеспечение, облегчающее разработку и объединение разных компонентов большого программного проекта. В контексте данного документа (если не указано иное) - описываемое расширение "Панели".\
**Панель** - представление данных и функций Системы, реализованное с применением описываемого фреймворка\
**SPA** - Single Page Application - технология разработки WEB-приложений, предполагающая динамическую генерацию интерфейса внутри одного HTML-документа, отображаемого браузером\
**HTML** - HyperText Markup Language — язык гипертекстовой разметки\
**CSS** - Cascading Style Sheets - каскадные таблицы стилей\
**DOM** - Document Object Model - объектная модель документа (в контексте данного документа - HTML)\
**JS** - JavaScript — мультипарадигменный интерпретируемый язык программирования\
**JSX** - JavaScript eXtension - расширение JavaScript, которое позволяет создавать деревья DOM с использованием синтаксиса, подобного XML\
**АРМ** - Автоматизированное Рабочее Место
## I. Назначение
Расширение представляет собой фреймворк, основной задачей которого является сокращение времени разработки нестандартных графических интерфейсов и панелей мониторинга, работающих в составе WEB-приложения "ПАРУС 8 Онлайн".
## II. Состав
В фреймворк входят:
- [Библиотека расширения "P8-Panels-ParusOnlineExt.dll"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt) для сервера приложений "ПАРУС 8 Онлайн" - обеспечивает низкоуровневое взаимодействие разрабатываемых панелей с Системой
- Хранимые объекты сервера БД Системы, обеспечивающие обмен данными между панелями и учётными регистрами Системы
- API для высокоуровневого взаимодействия с сервером БД Системы
- API для взаимодействия разрабатываемых панелей с WEB-приложением "ПАРУС 8 Онлайн"
- WEB-приложение "Парус 8 - Панели мониторинга", являющееся "точкой входа" для подключения реализуемых панелей, включающее в себя:

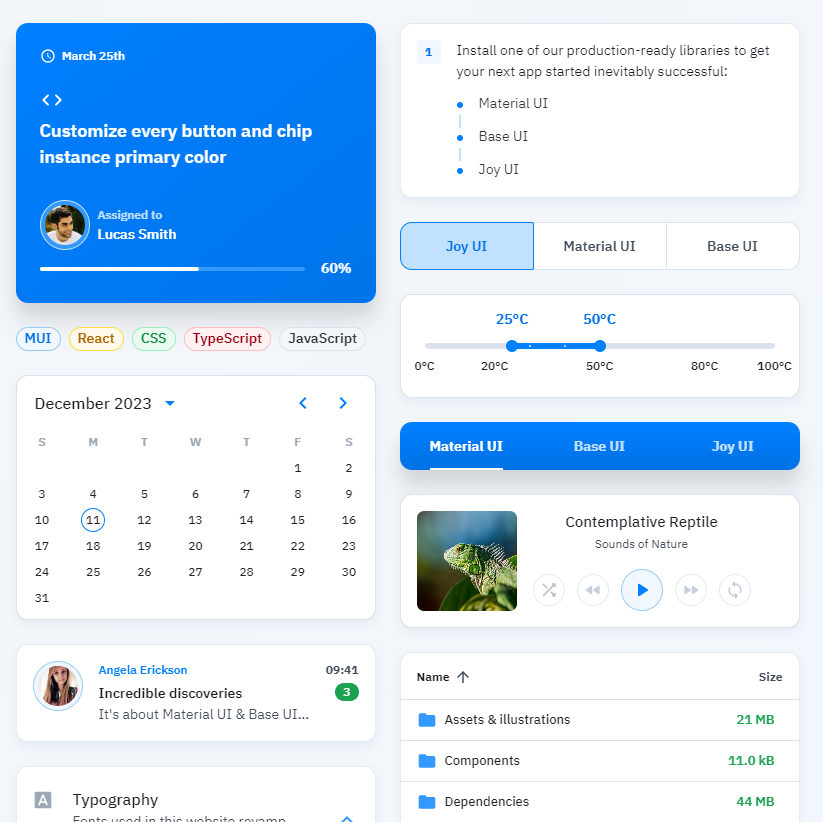

- Подключенные и настроенные библиотеки ["React"](https://react.dev/), ["React-Router"](https://reactrouter.com/), ["MUI"](https://mui.com/)
- Настроенный транспайлер ["Babel"](https://babeljs.io/)
- Настроенный сборщик WEB-приложений ["WebPack"](https://webpack.js.org/)
- Настроенный статический анализатор кода ["ESLint"]()
- Настройки среды разработки ["Visual Studio Code"](https://code.visualstudio.com/)
- Готовый контекст React-приложения
- Компоненты для отображения единого бокового меню подключенных панелей, галереи подключенных панелей, интеграции в рабочий стол WEB-приложения "ПАРУС 8 Онлайн"
- Готовые панели мониторинга для ряда прикланых приложений Системы
## III. Требования к разработчику
Для успешной разработки собственных панелей с применением описываемого фреймворка, потребуются знания следующих технологий:
- HTML, CSS, JS, JSX
- Разработка SPA WEB-приложений
- Знакомство с основами работы перечисленных выше библиотек и системных средств (в первую очередь "React")
- Знание архитектуры Системы, принципов работы и организации её серверной части
На видеохостинге YouTube можно ознакомиться с уроками и обучающими курсами по большинству из перечисленных технологий. Например, с [этими](https://www.youtube.com/results?search_query=%D0%BF%D0%BE%D0%BB%D0%BD%D1%8B%D0%B9+%D0%BA%D1%83%D1%80%D1%81+react).
## IV. Установка
1. Установите сервер приложений "ПАРУС 8 Онлайн" согласно документации (см. "Парус-Онлайн 2. Часть 1. Установка ГГГГ.ММ.docx").
2. Разместите на диске сервера приложений библиотеку расширения "P8-Panels-ParusOnlineExt", для этого скопируйте содержимое папки "bin" из [репозитория расширения "P8-Panels-ParusOnlineExt"](https://github.com/CITKParus/P8-Panels-ParusOnlineExt), например, в каталог "C:\p8web20\Ext\P8-Panels-ParusOnlineExt".
3. Подключите библиотеку расширения к серверу приложений "ПАРУС 8 Онлайн". Для этого добавьте ссылку на библиотеку в файл "Config\extensions.config" сервера приложений:
```
```
Где:
- `rootPath="c:\p8web20\Ext\"` - атрибут, указывающий на корневой каталог хранения расширений для сервера приложений "ПАРУС 8 Онлайн"
- `path="P8-Panels-ParusOnlineExt\bin\P8-Panels-ParusOnlineExt.dll"` - атрибут, указывающий на каталог размещения библиотеки расширения "Панели" относительного коревого `rootPath`
4. Установите в файле конфигурации "PrecompiledApp.config" сервера приложений атрибут `updatable` в `true`:
```
```
5. Разместите WEB-приложение "Парус 8 - Панели мониторинга" на сервере приложений "ПАРУС 8 Онлайн". Для этого в каталоге "Modules" сервера приложений создайте подкаталог "P8-Panels" и проведите клонирование репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) в него:
```
git clone https://github.com/CITKParus/P8-Panels.git
```
6. Проведите компиляцию хранимых объектов БД из каталога "db" клонированного репозитория (компиляцию проводить под пользователем-владельцем схемы серверной части Системы, с последующей перекомпиляцией зависимых инвалидных объектов), затем исполните скрипт "grants.sql", размещённый в этом же каталоге.
7. Перезапустите сервер приложений "ПАРУС 8 Онлайн"
## V. Подключение панелей
### Интеграция в приложение, главное меню, галерею и меню панелей

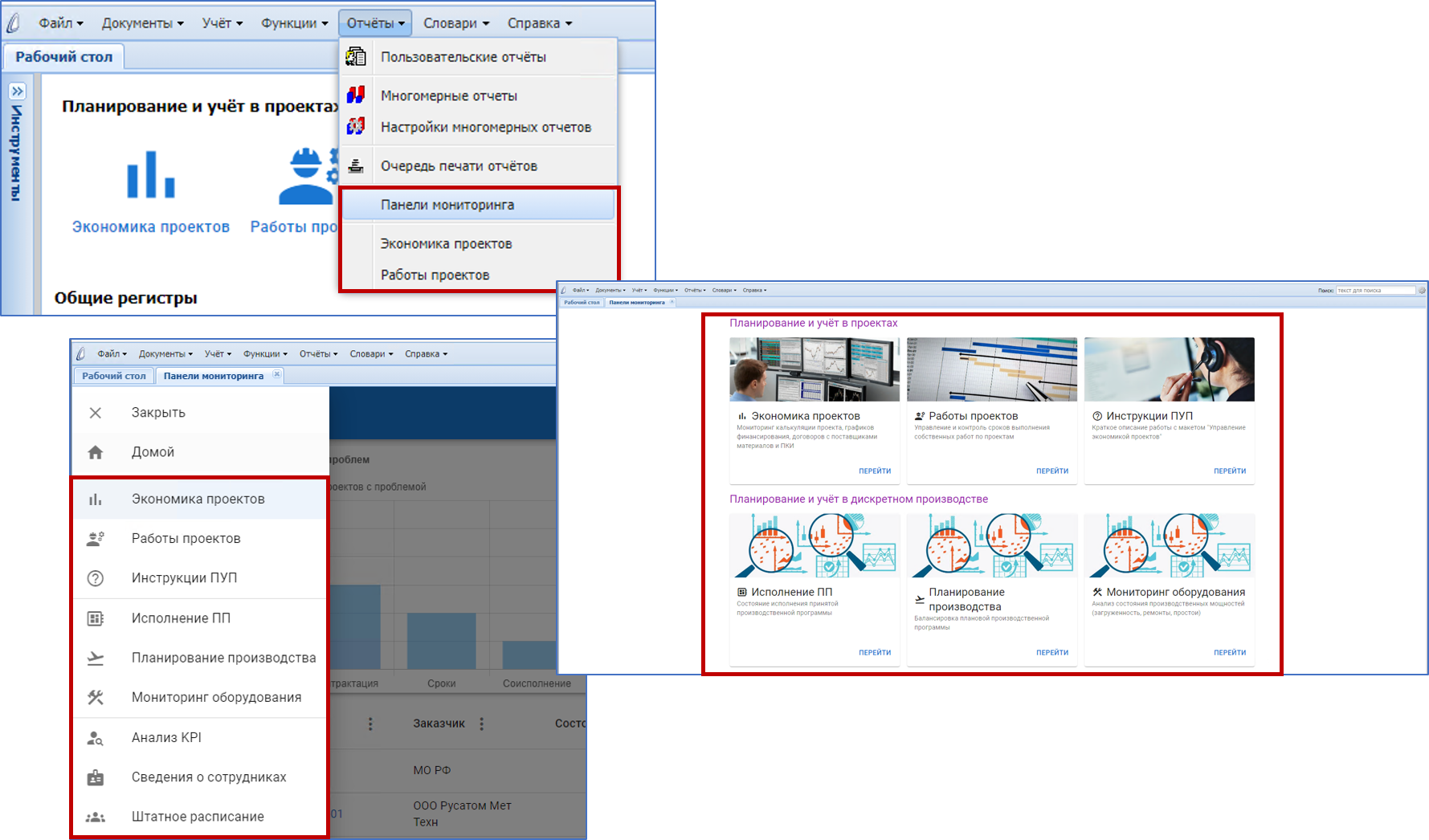

Файл "p8panels.config", располагаемый в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн", определяет какие панели подключены к WEB-приложению, порядок формирования пунктов главного меню "ПАРУС 8 Онлайн" для доступа к подключенным панелям, состав галереи панелей и бокового меню навигации WEB-приложения "Парус 8 - Панели мониторинга", работающего в контексте "ПАРУС 8 Онлайн".
В корневом каталоге репозитория ["P8-Panels"](https://github.com/CITKParus/P8-Panels) расположен файл "p8panels.config", содержащий конфигурацию поставляемых с расширением типовых панелей.
Данный файл конфигурации необходимо разместить локально, в каталоге "Config" сервера приложений "ПАРУС 8 Онлайн".
Например, если сервер приложений установлен в "c:\p8web20\WebClient", то путь к "p8panels.config" должен быть "c:\p8web20\WebClient\Config\p8panels.config".
Рассмотрим формат файла конфигурации панелей на примере. Ниже приведён фрагмет "p8panels.config" из поставки расширения.
```
...
...
```
Настройки хранятся в формате XML. Корневым тэгом документа должен быть `CITK.P8Panels`. Дочерними для него могут быть две ветки конфигурации:
- `MenuItems` - настройка пунктов главного меню WEB-приложения "ПАРУС 8 Онлайн"
- `Panels` - общий список панелей, подключаемых к приложению (не все панели обязательно выводить в виде пунктов меню)
`MenuItems` состоит из элементов `App`, каждый из которых определяет для какого из приложений Системы описываются пункты меню. `MenuItems` может содержать несколько элементов `App`. Каждый элемент `App` должен иметь обязательный атрибут `name`, определяющий код приложения Системы (см. колонку `APPCODE` в таблице `APPLIST`), в которое будут добавлены пункты меню. Дочерними для элемента `App` являются элементы `MenuItem`, каждый из которых описывает создаваемый расширением пункт меню. `App` может содержать несколько `MenuItem`. Каждый из `MenuItem` может иметь следующие атрибуты:
- `parent` - обязательный, содержит GUID родительского пункта меню, к которому будет добавлен описываемый дочерний пункт (см. `P_MENUS_CREATE_*_MENU`, где `*` - код приложения Системы)
- `separator` - необязательный, принимает значения "true" или "false", если "true" - создаваемый пункт меню будет разделителем, остальные атрибуты, описанные ниже будут проигнорированы
- `name` - необязательный для `separator="true"`, в прочих случаях - обязательный, уникальное имя пункта меню
- `caption` - необязательный для `separator="true"`, в прочих случаях - обязательный, видимый текст пункта меню
- `panelName` - необязательный для `separator="true"` или если указан атрибут `url`, в прочих случаях - обязательный, определяет код панели, открываемой при выборе данного пункта меню конечным пользователем (коды панелей объявляются в секции `Panels` данного файла конфигурации, описана ниже)
- `url` - необязательный для `separator="true"` или если указан атрибут `panelName`, в прочих случаях - обязательный, определяет URL, который будет открыт в отдельной закладке "ПАРУС 8 Онлайн" при выборе данного пункта меню конечным пользователем (в приведённом примере, для пункта меню "ShowPrjPanelsRoot" открывает домашнюю страницу WEB-приложения "Парус 8 - Панели мониторинга", отображающую галерею доступных панелей, см. ниже описание атрибута `urlBase` элемента `Panels`)
`Panels` - содержит список элементов `Panel`, описывающих подключенные панели. Элемент `Panels` имеет атрибут `urlBase`, определяющий корневой URL WEB-приложения "Парус 8 - Панели мониторинга", относительно него формируются URL панелей. Значение `urlBase` определяется физическим расположением WEB-приложения "Парус 8 - Панели мониторинга" на диске сервера приложений (см. пункт 5 в главе "IV. Установка"). В данном примеры, файлы WEB-приложения распологаются в каталоге "Modules/p8-panels" сервера приложений. Каждый из элементов `Panel`, дочерних для `Panels`, описывает одну панель и имеет следующие атрибуты:
- `name` - обязательный, строка, указывается латиницей, определяет уникальное имя панели
- `group` - необязательный, строка, указывается кириллицей, определяет имя группы, в которую входит панель (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе)
- `caption` - обязательный, строка, видимое наименование панели (применяется в галереи панелей, главном меню панелей, ссылках на рабочем столе, заголовках закладок)
- `desc` - необязательный, строка,
- `url` - обязательный, строка, указывается латиницей, относительй URL панели (по адресу `Panel.urlBase` + `Panel.Panels.url` сервер приложений "ПАРУС 8 Онлайн" будет выдавать HTML-страницу панели), для простоты навигации может повторять значение атрибута `path`
- `path` - обязательный, строка, путь к исходному коду панели в структуре каталогов WEB-приложения "Парус 8 - Панели мониторинга" (панели должны размещаться в "app/panels", в данном атрибуте указыватся только имя каталога, созданного для панели в "app/panels")
- `icon` - обязательный, строка, код иконки панели из символов шрифта [Google Material Icons](https://fonts.google.com/icons?icon.set=Material+Icons) (применяется при формировании галереи панелей, главного меню панелей и ссылок на рабочем столе)
- `showInPanelsList` - обязательный, принимает значения "true" или "false", определяет отображение ссылки на панель в галереи панелей, главном меню панелей, виджете рабочего стола
- `preview` - полный путь и имя файла из каталога "img" WEB-приложения "Парус 8 - Панели мониторинга" (в каталог могут быть добавлены пользовательские изображения), служит в качестве изображения панели в галерее панелей
На рисунках ниже проиллюстрировано применение атрибутов элемента `Panel`.
Подключение разработанных пользователем панелей осуществляется путём добавления элементов `Panels` в файл конфигурации (при необходимости и элементов `App\MenuItems`, если предполагается открытие панели через главное меню WEB-приложения "ПАРУС 8 Онлайн").
Изменения файла конфигурации в части элементов `MenuItems` требуют перезапуска сервера приложений "ПАРУС 8 Онлайн" и завершения/начала сеансов конечных пользователей.
> **Будьте внимательны при обновлении:** если в локальном файле "p8panels.config" содержится конфигурация пользовательских панелей, то его нельзя заменять копированием дистрибутивной версии файла при обновлении - будут утеряны сделанные настройки. В этом случае файл следует модифицировать экспертным путём, добавив в локальный "p8panels.config" изменения из дистрибутивного вручную.
### Интеграция в рабочий стол
WEB-приложение "ПАРУС 8 Онлайн" поддерживает возможность настройки и отображения рабочих столов. Их конфиругирование осуществляется специальной настройкой в формате XML, хранящейся в поле `APPDESKTOP` системной таблицы `APPLIST`. Подробнее о возможностях настройки и доступных элементах рабочих столов см. главу "4.3. Рабочий стол" в "Парус-Онлайн 2. Часть 2. WEB-клиент. Настройка ГГГГ.ММ.docx".
Ссылки для вызова разработанных и подключенных через "p8panels.config" панелей также могут быть размещены на рабочем столе приложений. Для этого применяется елемент `Frame` (см. документацию по "ПАРУС 8 Онлайн") и специально предусмотренный режим отображения меню панелей - `DESKTOP`.
Чтобы получить на рабочем столе приложения ссылки вызова панелей, добавьте в его XML-конфигурацию элемент следующего содержания:
```
```
Где:
- `Modules/p8-panels/#/` - путь к домашней странице WEB-приложения "Парус 8 - Панели мониторинга", указанный в атрибуте `Panels.urlBase` файла конфигурации "p8panels.config"
- `mode=DESKTOP` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", обязывающий сформировать меню панелей в специальном формате, для интеграции в рабочий стол
- `group=ИМЯ_ГРУППЫ` - параметр вызова домашней страниы WEB-приложения "Парус 8 - Панели мониторинга", позволяющий ограничить набор формируемых ссылок на панели только одной их группой (см. выше описание атрибута `Panel.group` файла конфигурации "p8panels.config")
Место элемента `Frame` в структуре XML-конфигурации рабочего стола зависит от его текущего содержимого. Например, для рабочего стола по-умолчанию приложения "Планирование и учёт в проектах" это `Desktop\ContentContainer\Frame`:
```
Projectstrue
...
...
...
...
...
```
## VI. Разработка панелей
> **Внимание:** данное руководство не является обучающим курсом по WEB-разработке как таковой. Изложенные ниже сведения о порядке реализации пользовательских панелей, даны с учётом приведённых ранее требований к разработчику.
### Общие сведения
Расширение "Панели" позволяет подключать нестандартные интерфейсы разрабатываемые на местах, без привлечения вендора. Это могут быть не только панели мониторинга, но и формы ввода данных, различные АРМ, выполняющие бизнес-функции в Системе.
С точки зрения клиенсткой части, Панели представляют собой функциональные компоненты React, автоматически (благодаря описанному выше файлу конфигурации) встраиваемые в систему маршрутизации WEB-приложения "Парус 8 - Панели мониторинга" (далее "приложения" или "WEB-приложения", если контекст явно не указывает на иное). Каждая панель состоит из:
- Набора JS-объектов и функций, управляющих состоянием панели
- Функций для обмена данными с сервером БД Системы и выполнения бизнес-процедур в ней
- JSX разметки, отражающей смену состояния панели
Такая структура исходного кода панели продиктована архитектурными требованиями к функциональным React-компонентам. Каждая панель (и все необходимые для её функционирования JS-модули и вспомогательный файлы) размещается в отдельном каталоге (см. выше - "app/panels", здесь и далее каталоги указаны относительно корневого каталога размещения приложения, если явно не указано иное) WEB-приложения "Парус 8 - Панели мониторинга".
Каждая панель должна иметь в составе "index.js" - точку входа по умолчанию. "index.js" должен экспортировать фунциональный React-компонент панели с имененем `RootClass` (см. для примера "app/panels/prj_fin/index.js").
После добавления новых панелей в состав приложения необходима его "пересборка". Для этого предусмотрены преднастроенные скрипты `dev` и `build`. Скрипты размещены в секции `scripts` файла зависимостей `package.json` WEB-приложения. Исполнение скриптов сборки выполняется через пакетный менеджер `npm` из корневого каталога приложения:
```
REM Запуск скрипта для отладочной сборки
c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run dev
REM Запуск скрипта финальной сборки
c:\inetpub\p8web20\WebClient\Modules\P8-Panels>npm run build
```
Скрипт финальной сборки формирует обновлённое WEB-приложение в каталоге "dist" и завершает работу. Скрипт отладочной сборки обновляет WEB-приложение в каталоге "dist" и остаётся в активном режиме, "слушая" измнения файлов исходного кода приложения и автоматически обновляя "dist", если таковые изменения будут зафиксированы. Это позволяет отлаживать панели не выполняя пересборку вручную.
После пересборки обновлённые/новые панели доступны конечному пользователю для эксплуатации через WEB-приложение "ПАРУС 8 Онлайн".
Серверная часть любой из панелей - набор хранимых процедур/функций/пакетов БД Системы. Состав объектов, их алгоритмы, входные параметры и выходные данные зависят от специфики панели и специально не регламентируются. Необходимо понимать, что с помощью специального API из клиентской JS-функции панели можно обращаться к хранимым объектам БД - исполнять их, передавать значения входных параметров (например, считанные из форм ввода, размещённых на панели), получать и отображать на панели значения выходных параметров исполненного серверного объекта (в виде таблиц, карточек, графиков и прочими способами, отвечающими функциональным требованиям реализуемой панели).
> **Обратите внимание:** некоторые из приведённых ниже примеров включены в специальную панель "Примеры для разработчиков", также доступную в поставке. Исходный код клиентской части панели доступен в "app/panels/samples", исходный код серверной части - в "db/PKG_P8PANELS_SAMPLES.pck" (для работы панели пакет должен быть откомпилирован в БД и на него должны быть выданы права на исполнение). Её описание можно увидеть в "p8panels.config" - `Panel.name="Samples"`. Панель сконфигурирована таким образом, чтобы не отображаться в галерее и главном меню панелей (`Panel.showInPanelsList=false`). Вы можете изменить это, или подключить её к пункту главного меню "ПАРУС 8 Онлайн", добавив в секцию `MenuItems` "p8panels.config", для любого из доступных приложений Системы, элементы `MenuItem`, обеспечивающие вызов панели с примерами:
```
```
### API для взаимодействия с сервером БД "ПАРУС 8 Предприятие"
> **Обратите внимание:** Здесь и далее - описываемый API (как клиентский, так и серверный) не является финальным и может быть изменён с целью развития фреймворка. В этой связи, необходимо закладывать дополнительное время на обновления расширения "Панели", связанное с возможной необходимостью приведения разработанных самостоятельно интерфейсов (их клиентских и серверных частей) к доработанному API.
Для исполнения хранимых процедур/функций БД Системы в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `BackEndСtx` ("app/context/backend.js").
В состав API входят:
- `SERV_DATA_TYPE_STR` - константа для типа данных "строка", при описании параметров исполняемых хранимых объектов
- `SERV_DATA_TYPE_NUMB` - константа для типа данных "число", при описании параметров исполняемых хранимых объектов
- `SERV_DATA_TYPE_DATE` - константа для типа данных "дата", при описании параметров исполняемых хранимых объектов
- `SERV_DATA_TYPE_CLOB` - константа для типа данных "текст", при описании параметров исполняемых хранимых объектов
- `isRespErr` - функция, проверка результата исполнения серверного объекта на наличие ошибок
- `getRespErrMessage` - функция, получение ошибки исполнения серверного объекта
- `getRespPayload` - функция, получение выходных значений, полученных после успешного исполнения
- `executeStored` -функция, асинхронное исполнение хранимой процедуры/функции БД Системы
- `getConfig` - функция, асинхронное считывание параметров конфигурации, определённых в "p8panels.config" (возвращает их JSON-представление)
При формировании ответов, функции, получающие данные с сервера, возвращают типовые значения:
```
//Типовой успех
{
SSTATUS: "OK",
XPAYLOAD: Object
}
//Типовая ошибка
{
SSTATUS: "ERR",
SMESSAGE: String
}
```
Где:
- `SSTATUS` - строка, состояние исполнения (`"OK"` - успех или `"ERR"` - ошибка)
- `XPAYLOAD` - объект, полезная нагрузка, данные полученные от серверного объекта (отсутствует, если `SSTATUS = "ERR"`)
- `SMESSAGE` - строка, текст сообщения об ошибке (отсутствует, если `SSTATUS = "OK"`)
#### `boolean isRespErr(Object)`
Проверка ответа сервера на наличие ошибок.
**Входные параметры:** обязательный, объект, результат вызова `executeStored`
**Результат:** `true` - если полученный на вход результат исполнения `executeStored` содержит ошибку, `false` - в остальных случаях
#### `String getRespErrMessage(Object)`
Считывание ошибки из типового ответа сервера.
**Входные параметры:** обязательный, объект, результат вызова `executeStored`
**Результат:** текст сообщения об ошибке - если полученный на вход результат исполнения `executeStored` содержит ошибку, пустая строка (`""`) - в остальных случаях
#### `Object getRespPayload(Object)`
Считывание полезной нагрузки из типового ответа сервера.
**Входные параметры:** обязательный, объект, результат вызова `executeStored` (вызов должен осуществляться с параметром `fullResponse = true`)
**Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера - если полученный на вход результат исполнения `executeStored` содержит полезную нагрузку, `null` - в остальных случаях
#### `async Object executeStored(Object)`
Исполнение хранимого объекта БД Системы (исполняемый объект должен быть "клиентским").
**Входные параметры:**
```
{
stored,
args,
respArg,
isArray,
tagValueProcessor,
attributeValueProcessor,
loader = true,
loaderMessage = "",
throwError = true,
showErrorMessage = true,
fullResponse = false,
spreadOutArguments = true
}
```
`stored` - обязательный, строка, имя исполняемого хранимого объекта (для пакетных - "ПАКЕТ.ОБЪЕКТ")\
`args` - необязательный, объект, описание параметров исполняемого хранимого объета вида: `{"ПАРАМЕТР": "ЗНАЧЕНИЕ"|{VALUE: "ЗНАЧЕНИЕ", SDATA_TYPE: SERV_DATA_TYPE_*}}` (если тип данных параметров не указан явно - произойдёт попытка их автоматического определения, с CLOB-параметрами это не всегда может произойти корректно)\
`respArg` - необязательный, строка, имя выходного параметра исполняемого объекта, значение которого необходимо вернуть как данные ответа (если не указан - возвращвется типовой ответ)\
`isArray`, `tagValueProcessor`, `attributeValueProcessor` - необязательны, функции, позволяющие провести корректировку парсинга XML-ответа сервера в JSON (сигнатура и назначение функций описаны в документации к [fast-xml-parser](https://github.com/NaturalIntelligence/fast-xml-parser/blob/HEAD/docs/v4/2.XMLparseOptions.md))\
`loader` - необязательный, логический, признак отображения типового индикатора процесса\
`loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\
`throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\
`showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщение об ошибке, в случае её возникновения (только если `throwError = true`)\
`fullResponse` - необязательный, логический, признак возврата полного типового ответа сервера, если `false` - возвращается только содержимое `XPAYLOAD`\
`spreadOutArguments` - необязательный, логический, признак "разделения" значений выходных параметров исполняемого обхекта (игнорируется при наличии `respArg`), если `true` - `XPAYLOAD` будет содержать ответ в виде `{"ВЫХОДНОЙ_ПАРАМЕТР1": "ЗНАЧЕНИЕ", "ВЫХОДНОЙ_ПАРАМЕТР2": "ЗНАЧЕНИЕ", ...}`, если `false` - `XPAYLOAD` будет содержать ответ в виде `{XOUT_ARGUMENTS: [{SNAME: "ВЫХОДНОЙ_ПАРАМЕТР1", VALUE: "ЗНАЧЕНИЕ"}, {SNAME: "ВЫХОДНОЙ_ПАРАМЕТР2", VALUE: "ЗНАЧЕНИЕ"}, ...]}`
**Результат:** объект с данными, размещёнными в `XPAYLOAD` ответа сервера (если `fullResponse = false`) или полный типовой ответ (описан выше).
**Пример:**
```
import React, { useState, useContext } from "react"; //Классы React
import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером
//Функциональный компонент панели (или её части)
const MyPanel = () => {
//Собственное состояние
const [state, setState] = useState({ dataLoaded: false, data: [], filters: null, orders: null });
//Подключение к контексту взаимодействия с сервером
const { executeStored, SERV_DATA_TYPE_CLOB } = useContext(BackEndСtx);
//Загрузка данных проектов с сервера
const loadProjects = async (agentName) => {
//Исполняем процедуру
const data = await executeStored({
stored: "UDO_P_GET_MY_DATA",
args: {
CFILTERS: { VALUE: state.filters, SDATA_TYPE: SERV_DATA_TYPE_CLOB },
CORDERS: { VALUE: state.orders, SDATA_TYPE: SERV_DATA_TYPE_CLOB },
SAGENT: agentName
},
respArg: "COUT"
});
//Отражаем данные в состоянии
setState(pv => ({ ...pv, data: [...data], dataLoaded: true }));
}
};
```
#### `async Object getConfig(Object)`
Получение содержимого "p8panels.config".
**Входные параметры:**
```
{
loader = true,
loaderMessage = "",
throwError = true,
showErrorMessage = true
}
```
`loader` - необязательный, логический, признак отображения типового индикатора процесса\
`loaderMessage` - необязательный, строка, текст индикатора процесса (при отсутствии будет использован типовой)\
`throwError` - необязательный, логический, признак генерации исключения, если `false` - возвращает ошибку в типовом формате\
`showErrorMessage` - необязательный, логический, признак отображения типового клиентского сообщения об ошибке, в случае её возникновения (только если `throwError = true`)
**Результат:** объект, типовой ответ, где `XPAYLOAD` объект вида (см. описание атрибутов выше, в описании "p8panels.config"):
```
{
"MenuItems": {
"App": [
{
"MenuItem": [
{
"parent": ...,
"name": ...,
"caption": ...,
"url": ...,
"separator": ...
},
...
],
"name": "Realiz"
},
...
]
},
"Panels": {
"Panel": [
{
"name": ...,
"group": ...,
"caption": ...,
"desc": ...,
"url": ...,
"path": ...,
"icon": ...,
"showInPanelsList": ...,
"preview": ...
},
...
],
"urlBase": ...
}
}
```
### API для взаимодействия с WEB-приложением "ПАРУС 8 Онлайн"
Для взаимодействия панелей с пользовательским интерфейсом "ПАРУС 8 Онлайн" в составе расширения предусмотрен специальный API. Его подключение к компоненте панели осуществляется через контекст `ApplicationСtx` ("app/context/application.js").
В состав API входят:
- `pOnlineShowTab` - функция, отображение типовой закладки "ПАРУС 8 Онлайн"
- `pOnlineShowUnit` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме
- `pOnlineShowDocument` - функция, отображение раздела "ПАРУС 8 Онлайн" в модальном режиме с позиционированием/отбором по документу
- `pOnlineShowDictionary` - функция, отображение раздела "ПАРУС 8 Онлайн" в режиме словаря
- `pOnlineUserProcedure` - функция, исполнение "Пользовательской процедуры"
- `pOnlineUserReport` - функция, печать "Пользовательского отчёта"
#### `String pOnlineShowTab(Object)`
Открывает типовую закладку пользовательского интерфейса WEB-приложения.
**Входные параметры:**
```
{
id,
url,
caption,
onClose
}
```
`id` - необязательный, строка, уникальный идентификатор закладки (ели закладка с таким `id` уже существует - будет осуществлено переключение на данную закладку)\
`url` - необязательный, строка, адрес страницы, отображаемой на закладке\
`onClose` - необязательный, функция вида `f(id)`, обработчик закрытия закладки (функция будет вызвана при закрытии закладки, в качестве параметра будет передан идентификатор закрытой закладки)
**Результат:** строка, идентификатор открытой закладки.
#### `undefined pOnlineShowUnit(Object)`
Открывает типовое модальное окно раздела Системы.
**Входные параметры:**
```
{
unitCode,
showMethod = "main",
inputParameters
}
```
`unitCode` - обязательный, строка, код раздела Системы\
`showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\
`inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы
**Результат:** функция не возвращает значимого результата
#### `undefined pOnlineShowDocument(Object)`
Открывает типовое модальное окно раздела Системы с позиционированием/отбором по документу (в зависимости от настроек метода вызова).
**Входные параметры:**
```
{
unitCode,
document,
showMethod = "main",
inRnParameter = "in_RN"
}
```
`unitCode` - обязательный, строка, код раздела Системы\
`document` - обязательный, число, регистрационный номер документа или иной его идентификатор
`showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\
`inRnParameter` - необязательный, строка, имя параметра метода вызова для позиционирования/отбора (если не указан, будет применён параметр метода вызова с именем "in_RN")
**Результат:** функция не возвращает значимого результата
#### `undefined pOnlineShowDictionary(Object)`
Открывает типовое модальное окно раздела Системы в режиме словаря (позволяет считать параметры выбранной записи через выходные значения метода вызова).
**Входные параметры:**
```
{
unitCode,
showMethod = "main",
inputParameters,
callBack
}
```
`unitCode` - обязательный, строка, код раздела Системы\
`showMethod` - необязательный, строка, метод вызова раздела Системы (если не указан - будет использован метод вызова "main")\
`inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, параметры метода вызова раздела Системы\
`callBack` - необязательный, функция вида `f(result)`, будет вызвана при закрытии модального окна словаря, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (пользователь нажал "ОК") или `false` (пользователь нажал "Отмена"), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра метода вызова, ключ - его значение для выбранной записи.
**Результат:** функция не возвращает значимого результата
#### `undefined pOnlineUserProcedure(Object)`
Вызывает "Пользовательскую процедуру" Системы (если процедура имеет визуализируемые параметры - будет отображён диалог для их ввода).
**Входные параметры:**
```
{
code,
inputParameters,
callBack
}
```
`code` - обязательный, строка, мнемокод вызываемой пользовательской процедуры\
`inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательской процедуры (имеют более высокий приоритет, чем значения инизиализации в настройках пользовательской процедуры, однако менее низкий, чем значения сохраненные на форме)\
`callBack` - необязательный, функция вида `f(result)`, будет вызвана после исполнения пользовательской процедуры, в качестве параметра `result` в функцию будет передан объект `{success, outParams}`. При этом `success` принимает значения `true` (выполнена успешно) или `false` (была ошибка исполнения), а `outParams` (при `success=true`) содержит объект вида "ключ-значение" `{ИМЯ_ВЫХОДНОГО_ПАРАМЕТРА: ЗНАЧЕНИЕ}`, где ключ - имя выходного параметра процедуры, ключ - его значение.
**Результат:** функция не возвращает значимого результата
#### `undefined pOnlineUserReport(Object)`
Вызывает "Пользователький отчёт" Системы (если отчёт имеет визуализируемые параметры - будет отображён диалог для их ввода, отчёт исполняется аналогично его вызову штатным действием из типового раздела - через сервер отложенной печати).
**Входные параметры:**
```
{
code,
inputParameters
}
```
`code` - обязательный, строка, мнемокод вызываемого пользовательского отчёта\
`inputParameters` - необязательный, массив объектов вида `[{name: ИМЯ_ПАРАМЕТРА, value: ЗНАЧЕНИЕ_ПАРАМЕТРА},...]`, значения параметров пользовательского отчёта (имеют более высокий приоритет, чем значения инизиализации параметров в настройках отчёта, однако менее низкий, чем значения сохраненные на форме его вызова)
**Результат:** функция не возвращает значимого результата
Примеры (см. "app/panels/samples/p8online.js"):
```
import React, { useState, useContext } from "react"; //Классы React
import { Typography, Button, Divider } from "@mui/material"; //Интерфейсные элементы
import { ApplicationСtx } from "../../context/application"; //Контекст приложения
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" },
DIVIDER: { margin: "15px" }
};
//Пример: API для взаимодействия с "ПАРУС 8 Онлайн"
const P8Online = ({ title }) => {
//Собственное состояние
const [agent, setAgent] = useState("");
//Подключение к контексту приложения
const { pOnlineShowUnit, pOnlineShowTab, pOnlineShowDocument, pOnlineShowDictionary } = useContext(ApplicationСtx);
//Генерация содержимого
return (
{title}
{/* Открыть новую закладку */}
{/* Открыть раздел */}
{/* Открыть раздел в режиме словаря */}
{/* Позиционирование/отбор документа */}
{agent ? (
<>
) : null}
);
};
```
### Компоненты пользовательского интерфейса
#### Типовые интерфейсные примитивы
##### Компоненты MUI
В состав фреймворка включена библиотека [MUI](https://mui.com/) версии 5. При разработке панелей могут быть использованы интерфейсные компоненты и разметка, поставляемые с ней.
Сочетая компоненты библиотеки [MUI](https://mui.com/) и описанный выше API для взаимодействия с Системой можно реализовать пользовательский интерфейс любой сложности. Для подключения компонента к панели достаточно импортировать его из модуля `"@mui/material"`.
Например, предложенный ниже компонент отображает список контрагентов (мнемокод и наименование последних 10 добавленных в Систему) с возможностью удаления (нажатие на элемент списка - открытие словаря "Контрагенты" с позиционированием на записи), форму добавления контрагента с указанным мнемокодом и наименованием (добавление производится в корневой каталог словаря "Контрагенты"):
```
import React, { useEffect, useContext, useCallback, useState } from "react"; //Классы React
import { Typography, Grid, List, ListItemButton, ListItem, ListItemText, IconButton, Icon, Button, TextField, Box } from "@mui/material"; //Интерфейсные элементы MUI
import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером
import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений
import { ApplicationСtx } from "../../context/application"; //Контекст приложения
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" },
LIST: { width: "100%", maxWidth: "600px", bgcolor: "background.paper" }
};
//Функциональный компонент с примером использования MUI
const Mui = ({ title }) => {
//Собственное состояние - список контрагентов
const [agents, setAgents] = useState([]);
//Собственное состояние - форма добавления контрагента
const [agentForm, setAgentForm] = useState({ agnAbbr: "", agnName: "" });
//Подключение к контексту взаимодействия с сервером
const { executeStored } = useContext(BackEndСtx);
//Подключение к контексту сообщений
const { showMsgWarn } = useContext(MessagingСtx);
//Подключение к контексту приложения
const { pOnlineShowDocument } = useContext(ApplicationСtx);
//Загрузка списка контрагентов
const agentsGet = useCallback(async () => {
const data = await executeStored({
stored: "PKG_P8PANELS_SAMPLES.AGNLIST_GET",
respArg: "COUT"
});
setAgents([...data.AGENTS]);
}, [executeStored]);
//Добавление контрагента
const agentInsert = useCallback(
async (agnAbbr, agnName) => {
await executeStored({
stored: "PKG_P8PANELS_SAMPLES.AGNLIST_INSERT",
args: {
SAGNABBR: agnAbbr,
SAGNNAME: agnName
}
});
setAgentForm({ agnAbbr: "", agnName: "" });
agentsGet();
},
[executeStored, agentsGet]
);
//Удаление контрагента
const agentDelete = useCallback(
async rn => {
await executeStored({
stored: "PKG_P8PANELS_SAMPLES.AGNLIST_DELETE",
args: { NRN: rn }
});
agentsGet();
},
[executeStored, agentsGet]
);
//При нажатии на контрагента
const handleAgnetClick = id => pOnlineShowDocument({ unitCode: "AGNLIST", document: id });
//При добавлении контрагента
const handleAgentInsert = () => agentInsert(agentForm.agnAbbr, agentForm.agnName);
//При удалении контрагента
const handleAgnetDeleteClick = id => showMsgWarn("Удалить контрагента?", () => agentDelete(id));
//При вводе значения в форме
const handleAgentFormChanged = e => {
setAgentForm(pv => ({ ...pv, [e.target.name]: e.target.value }));
};
//При подключении компонента к странице
useEffect(() => {
agentsGet();
// eslint-disable-next-line react-hooks/exhaustive-deps
}, []);
//Генерация содержимого
return (
);
};
```
Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/mui.js". Документация по интерфейсным компонентам, включённым в [MUI](https://mui.com/) доступна на официальном сайте библиотеки.
> **Обратите внимание:** описываемые далее высокоуровневые компоненты фреймворка "Панели" построены, в том числе, с применением интерфейсных примитивов MUI. Как правило, они имеют префикс `P8P*` в имени: `P8PAppMessage`, `P8PAppInlineMessage`, `P8PAppProgress`, `P8PDataGrid` и т.д.
##### Сообщения "P8PAppMessage", "P8PAppInlineMessage"
При необходимости отображения сообщения пользователю панель может использовать компоненты `P8PAppMessage`, `P8PAppInlineMessage`, где ` in ["Err", "Info", "Warn"]`, для сообщения об ошибке, информации или предупреждения соответственно. Их исходный код расположен в "app/components/p8p_app_message". Для подключения компонент к панели достаточно импортировать этот модуль.
Для удобства применения компонент реализованы функции-обёртки и компоненты-обёртки (декораторы), доступные через специальный контекст приложения - `MessagingСtx` ("app/context/messaging"). Их описание дано ниже.
###### `undefined showMsg(type, text, msgOnOk = null, msgOnCancel = null)`
Отображает модальное окно сообщения заданного типа.
**Входные параметры:**
`type` - обязательный, строка, тип отображаемого сообщения, `information|warning|error` (см. константу `MSG_TYPE` в "app/context/messaging_reducer" и константу `P8P_APP_MESSAGE_VARIANT` в "app/components/p8p_app_message")\
`text` - обязательный, строка, текст отображаемого сообщения\
`msgOnOk` - необязательный, функция, будет вызвана при нажатии на "ОК"/"ЗАКРЫТЬ" в сообщении
`msgOnCancel` - необязательный, функция, будет вызвана при нажатии на "ОТМЕНА" в сообщении (только для сообщений типа `warning`)
**Результат:** функция не возвращает значимого результата
###### `undefined showMsgErr(text, msgOnOk = null)`
Декоратор для `showMsg`, отображает модальное окно сообщения типа "Ошибка" (`type="error"`).
**Входные параметры:** аналогично `showMsg`
**Результат:** аналогично `showMsg`
###### `undefined showMsgInfo(text, msgOnOk = null)`
Декоратор для `showMsg`, отображает модальное окно сообщения типа "Информация" (`type="information"`).
**Входные параметры:** аналогично `showMsg`
**Результат:** аналогично `showMsg`
###### `undefined showMsgWarn(text, msgOnOk = null, msgOnCancel = null)`
Декоратор для `showMsg`, отображает модальное окно сообщения типа "Предупреждение" (`type="warning"`).
**Входные параметры:** аналогично `showMsg`
**Результат:** аналогично `showMsg`
###### `React.FunctionComponent InlineMsg(Object)`
Функциональный компонент React (применяется в JSX разметке: ``) для отображения встраиваемого в разметку сообщения.
**Свойства компонента:**\
`variant` - строка, обязательное, вид сообщения (аналогично параметру `type` в `showMsg`)\
`text` - строка, обязательное, текст сообщения\
`onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении
###### `React.FunctionComponent InlineMsgErr(Object)`
Функциональный компонент React, декоратор для `InlineMsg`, формирует сообщение об ошибке (`variant="error"`).
**Свойства компонента:**\
`text` - строка, обязательное, текст сообщения\
`onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении
###### `React.FunctionComponent InlineMsgInfo(Object)`
Функциональный компонент React, декоратор для `InlineMsg`, формирует иформационное сообщение (`variant="information"`).
**Свойства компонента:**\
`text` - строка, обязательное, текст сообщения\
`onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении
###### `React.FunctionComponent InlineMsgWarn(Object)`
Функциональный компонент React, декоратор для `InlineMsg`, формирует предупредительное сообщение (`variant="warning"`).
**Свойства компонента:**\
`text` - строка, обязательное, текст сообщения\
`onOk` - функция, необязательное, будет вызвана при нажатии на "ОК" в сообщении

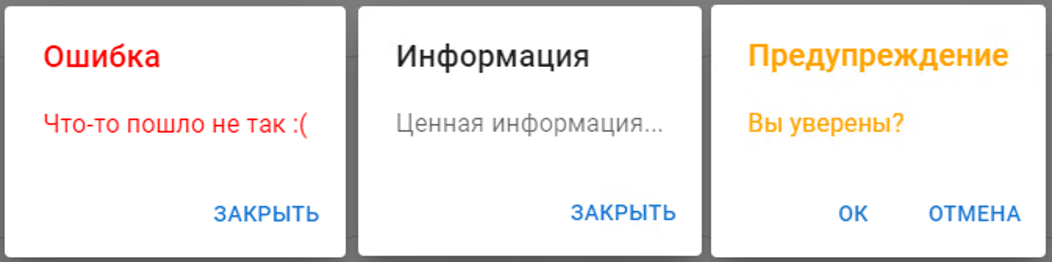

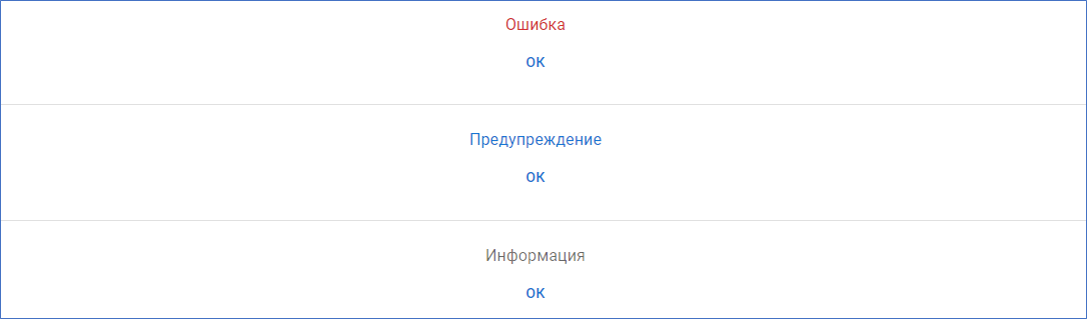

Ниже приведён пример использования описаных функций и компонент.
```
import React, { useContext, useState } from "react"; //Классы React
import { Typography, Divider, Button } from "@mui/material"; //Интерфейсные элементы
import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" },
DIVIDER: { margin: "15px" }
};
//Функциональный компонент с примером использования сообщений
const Messages = ({ title }) => {
//Собственное состояние
const [state, setState] = useState({ inlineErr: true, inlineWarn: true, inlineInfo: true });
//Подключение к контексту сообщений
const { showMsgErr, showMsgWarn, showMsgInfo, InlineMsgErr, InlineMsgInfo, InlineMsgWarn } = useContext(MessagingСtx);
//Генерация содержимого
return (
);
};
```
Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/messages.js".
##### Индикатор процесса "P8PAppProgress"
Для информирования пользователя о выполнении панелью асинхронных действий (например, обращений к серверу Системы), как правило, используются различные индикаторы выполнения процессов. Для этих целей в фреймворк "Панели" включен типовой индикатор процесса `P8PAppProgress` (исходный код компонента доступен в "app/components/p8p_app_progress").
Для удобства использования компонента в контексте приложения `MessagingСtx` ("app/context/messaging") реализованы декораторы `showLoader` и `hideLoader` (отображение и сокрытие индикатора процесса соответственно).
###### `undefined showMsg(message)`
Отображает модальный индикатор процесса с указанным сообщением.
**Входные параметры:**
`message` - необязательный, строка, текст индикатора (если не указан - будет отображено сообщение по умолчанию)
**Результат:** функция не возвращает значимого результата
###### `undefined hideLoader()`
Скрывает индикатора процесса.
**Входные параметры:** отсутствуют
**Результат:** функция не возвращает значимого результата
Ниже приведён пример использования индикатора процесса.
```
import React, { useContext } from "react"; //Классы React
import { Typography, Button } from "@mui/material"; //Интерфейсные элементы
import { MessagingСtx } from "../../context/messaging"; //Контекст сообщений
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" }
};
//Функциональный компонент с примером использования индикатора процесса
const Loader = ({ title }) => {
//Подключение к контексту сообщений
const { showLoader, hideLoader } = useContext(MessagingСtx);
//Генерация содержимого
return (
{title}
);
};
```
Более подробно ознакомиться с исходным кодом примера можно в "app/panels/samples/loader.js".
> **Обратите внимание:** индикатор процесса применяется при выполнении `executeStored`, описанной выше. Индикатор автоматически появляется при начале обмена с сервером Системы и автоматически скрывается, после получения ответа. Это поведение можно изменить параметром `loader` вызова `executeStored` (параметр `loaderMessage` управляет отображаемым индикатором сообщения).
#### Высокоуровневые компоненты
В отличие от рассмотренных выше, компоненты данного класса предназначены для решения специфических прикладных задач и, как правило:
- состоят из значительного числа интерфейсных примитивов
- имеют специальный API на стороне сервера БД Системы для управления их содержимым
Необходимо понимать, что с одной стороны, наличие серверно API в БД значительно упрощает взаимодействие с компонентом, с другой стороны - ограничивает возможности его примерения только теми прикладными задачами и функциональными возможностями, которые заложены в него. При этом "примитивы" HTML и MUI, хоть и сложнее в применении, но позволяют "собирать" практически любые интерфейсные решения на вкус разработчика.

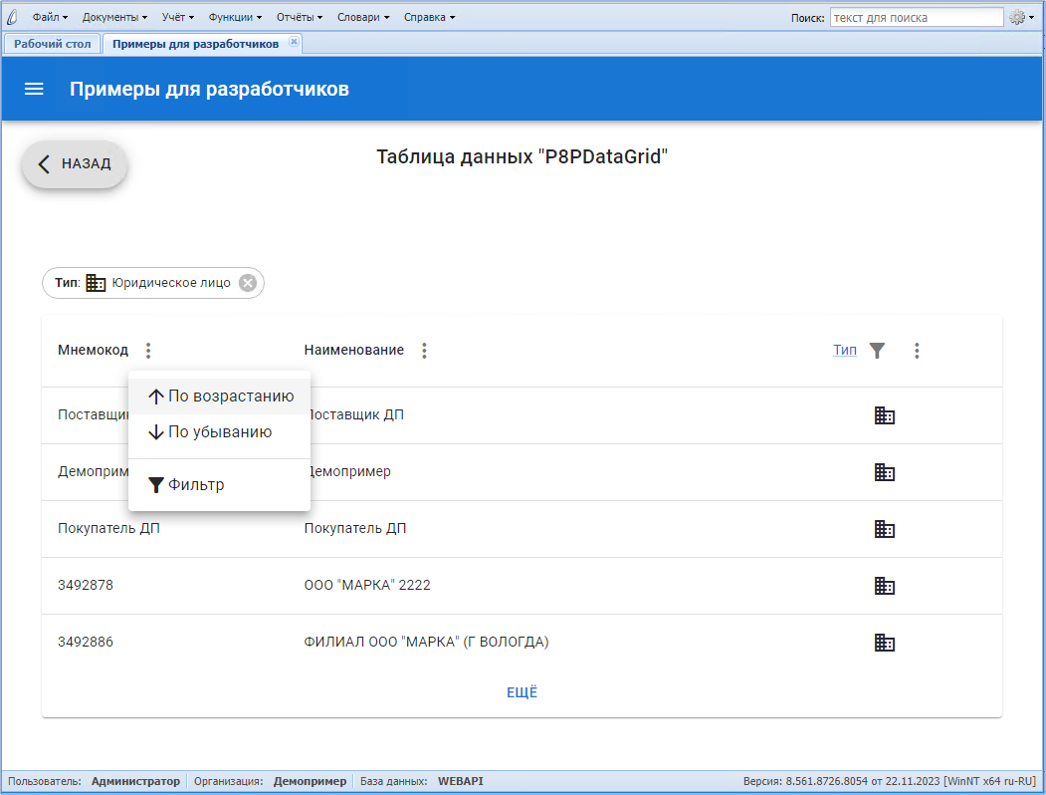

##### Таблица данных "P8PDataGrid"
Предназначена для формирования табличных представлений данных с поддержкой постраничного вывода данных, сортировки и отбора данных по колонкам на строне сервера БД.
**Подключение**
Клиентская часть таблицы данных реализована в компоненте `P8PDataGrid`, объявленном в "app/components/p8p_data_grid". Для использования компонента на панели его необходимо импортировать:
```
import { P8PDataGrid } from "../../components/p8p_data_grid";
const MyPanel = () => {
return (
);
}
```
**Свойства**
`columnsDef` - обязательный, массив, описание колонок таблицы, содержит объекты вида `{caption: <ЗАГОЛОВОК_КОЛОНКИ>, dataType: <ТИП_ДАННЫХ - NUMB|STR|DATE>, filter: <ПРИЗНАК_ВОЗМОЖНОСТИ_ОТБОРА - trut|false>, hint: <ОПИСАНИЕ_КОЛОНКИ_МОЖЕТ_СОДЕРЖАТЬ_HTML_РАЗМЕТКУ>, name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, order: <ПРИЗНАК_ВОЗМОЖНОСТИ_СОРТИРОВКИ - trut|false>, values: <МАССИВ_ПРЕДОПРЕДЕЛЁННЫХ_ЗНАЧЕНИЙ>, visible: <ПРИЗНАК_ВИДИМОСТИ_КОЛОНКИ - true|false>}`\
`filtersInitial` - необязательныей, массив, начальное состояние фильтров таблицы, содержит объекты вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, from: <НАЧАЛО_ДИАПАЗОНА_ЗНАЧЕНИЙ_ФИЛЬТРА>, to: <ОКОНЧАНИЕ_ДИАПАЗОНА_ЗНАЧЕНИЙ_ФИЛЬТРА>}`\
`rows` - обязательный, массив, отображаемые таблицой строки данных, содержит объекты вида `{<ИМЯ_КОЛОНКИ>: <ЗНАЧЕНИЕ>}`\
`size` - необязательный, строка, размер отступов при вёрстке таблицы, `small|medium` (см. константу `P8P_DATA_GRID_SIZE` в исходном коде компонента)\
`morePages` - обязательный, логический, признак отображения кнопки догрузки данных\
`reloading` - обязательный, логический, признак выполнения обновления данных таблицы (служит для корректной выдачи сообщения об отсуствии данных и корректного отображения "разворачивающихся" строк)\
`expandable` - необязательный, логический, признак необходимости формирования "разворачивающихся" строк, по умолчанию - `false`\
`orderAscMenuItemCaption` - обязательный, строка, текст для пункта меню сортировки колонки по возрастанию\
`orderDescMenuItemCaption` - обязательный, строка, текст для пункта меню сортировки колонки по убыванию\
`filterMenuItemCaption` - обязательный, строка, текст для пункта меню вызова фильтра по колонке\
`valueFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения фильтра по колонке\
`valueFromFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения начала диапазона фильтра по колонке\
`valueToFilterCaption` - обязательный, строка, текст подписи для элемента ввода значения окончания диапазона фильтра по колонке\
`okFilterBtnCaption` - обязательный, строка, текст кнопки сохранения введённого значения фильтра\
`clearFilterBtnCaption` - обязательный, строка, текст кнопки очистки введённого значения фильтра\
`cancelFilterBtnCaption` - обязательный, строка, текст кнопки отмены ввода значения фильтра\
`morePagesBtnCaption` - обязательный, строка, текст кнопки догрузки данных\
`noDataFoundText` - необязательный, строка, текст ошибки об отсутствии данных в таблице (если не указн - ошибка не отображается)\
`headCellRender` - необязательный, функция формирования представления заголовка колонки (если не указана - отображение по умолчанию, согласно `columnsDef`). Сигнатура функции: `f({columnDef})`. Будет вызвана для каждой колонки таблицы, в функцию будет передан объект, поле `columnDef` которого будет содержать описание текущей генерируемой колонки. Должна возвращать объект вида `{cellStyle: <СТИЛИ_ДЛЯ_TableCell>, cellProps: <СВОЙСТВА_ДЛЯ_TableCell>, stackStyle: <СТИЛИ_ДЛЯ_КОНТЕЙНЕРА_Stack>, stackProps: <СВОЙСТВА_ДЛЯ_КОНТЕЙНЕРА_Stack>, data: <ЗНАЧЕНИЕ_ИЛИ_КОМПОНЕТ_Ract_ДЛЯ_СОДЕРЖИМОГО_ЗАГОЛОВКА_КОЛОНКИ>}` или `undefined`, если для заголовка колонки не предполагается специального представления.\
`dataCellRender` - необязательный, функция формирования представления ячейки (если не указана - отображение по умолчанию, согласно `columnsDef` и текущему элементу `rows`). Сигнатура функции `f({row, columnDef})`. Будет вызвана для каждой ячейки таблицы, в функцию будет передан объект, поле `row` которого будет содержать данные текущей генерируемой строки таблицы, а поле `columnDef` - текущей генерируемой колонки. Должна возвращать объект вида `{cellStyle: <СТИЛИ_ДЛЯ_TableCell>, cellProps: <СВОЙСТВА_ДЛЯ_TableCell>, data: <ЗНАЧЕНИЕ_ИЛИ_КОМПОНЕТ_Ract_ДЛЯ_СОДЕРЖИМОГО_ЯЧЕЙКИ>}` или `undefined`, если для ячейки не предполагается специального представления.\
`rowExpandRender` - необязательный, функция формирования представления развёрнутой строки таблицы (если не указана - интерфейсный элемент для "разворачивания" строки не будет отображён, даже при `expandable=true`). Сигнатура функции `f({row, columnsDef})`. Будет вызвана в момент "развёртывания" строки таблицы пользователем, в функцию будет передан объект, поле `row` которого будет содержать данные текущей "разворачиваемой" строки таблицы, а поле `columnsDef` - описание колонок таблицы. Должна возвращать представление "развёрнутой" строки таблицы в виде значения или Rect-компонента.\
`valueFormatter` - необязательный, функция форматирования значений колонки (если не указана - форматирование согласно `columnsDef`). Сигнатура функции `f({value, columnDef})`. Будет вызвана в момент формирования ячейки таблицы (если ранее для ячейки `dataCellRender` не вернул специального представления) и в моммент формирования фильтра для ячейки. Должна возвращать отформатированное значение ячейки или React-компонент для её представления.\
`onOrderChanged` - необязательный, функция, будет вызвана при изменении пользователем состояния сортировок таблицы. Сигнатура функции `f({orders})`, результат функции не интерпретируется. В функцию передаётся объект, поле `orders` которого, содержит текущее состояние сортировок таблицы. Объект `orders` - массив, содержащий элементы вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, direction: }`. Функция применяется для инициации обновления данных в таблице.\
`onFilterChanged` - необязательный, функция, будет вызвана при изменении пользователем состояния фильтров таблицы. Сигнатура функции `f({filters})`, результат функции не интерпретируется. В функцию передаётся объект, поле `filters` которого, содержит текущее состояние фильтров таблицы. Объект `filters` - массив, содержащий элементы вида `{name: <НАИМЕНОВАНИЕ_КОЛОНКИ>, from: <ЗНАЧЕНИЕ_НАЧАЛА_ДИАПАЗОНА_ОТБОРА>, to: <ЗНАЧЕНИЕ_ОКОНЧАНИЯ_ДИАПАЗОНА_ОТБОРА>}`. Функция применяется для инициации обновления данных в таблице.\
`onPagesCountChanged` - необязательный, функция, будет вызвана при изменении пользователем количества отображаемых страниц данных таблицы. Сигнатура функции `f()`, результат функции не интерпретируется. Функция применяется для инициации обновления данных в таблице.\
`objectsCopier` - обязательный, функция глубокого копирования объектов (применяется при обслуживании собственного состояния таблицы данных). Сигнатура функции `f(Object)`, должна возвращать глубокую копию объекта.
Некоторые параметры таблицы данных вынесены в свойства компонента `P8PDataGrid` для минимизации его связи с фреймворком и поддержания возможности стороннего использования (например, свойства `orderAscMenuItemCaption`, `okFilterBtnCaption`, `objectsCopier` и т.п.) . Тем не менее, в настройках фреймворка и его окружении уже есть реализации для данных свойств. Например, в "app.text.js" уже содержатся объявления типовых констант для текстов подписей кнопок и пунктов меню, в "app/core/utils.js" реализована элементарная функция глубокого копиования `deepCopyObject`. Поэтому, в "app/config_wrapper.js" для привязки свойств `P8PDataGrid` к контексту фреймворка реализованы специальные декораторы и объекты-шаблоны, облегчающие подключение экземпляра `P8PDataGrid` к панели и снимающие с разработчика необходимость указывать некоторые из перечисленных выше обязательных свойств. В предложенном ниже примере, из модуля "config_wrapper" в панель импортируется объект `P8P_DATA_GRID_CONFIG_PROPS`, который уже содержт преднастроенное описание свойств `orderAscMenuItemCaption`, `orderDescMenuItemCaption`, `filterMenuItemCaption`, `valueFilterCaption`, `valueFromFilterCaption`, `valueToFilterCaption`, `okFilterBtnCaption`, `clearFilterBtnCaption`, `cancelFilterBtnCaption`, `morePagesBtnCaption`, `noDataFoundText` и `objectsCopier`, полученное из окружения фреймворка. Таким образом, прикладной разработчик может не указывать их значения при использовании `P8PDataGrid` (если по каким-то причинам не хочет их переопределить, конечно).
```
import { P8PDataGrid } from "../../components/p8p_data_grid";
import { P8P_DATA_GRID_CONFIG_PROPS } from "../../config_wrapper"; //Подключение компонентов к настройкам приложения
const MyPanel = () => {
return (
);
}
```
**API на сервере БД**
Такие свойства как `columnsDef` и `rows` компонента `P8PDataGrid` требуют от разработчика передачи данных в определённом формате. Это не обязательно должна быть информация из БД Системы, можно, например, просто объявить переменные в коде панели, задать им соответствующие значения и передать в компонент. Но изначально, таблица данных задумывалась для отображения сведений, полученных их учётных регистров Системы. Такие сведения, как правило, собираются хранимым объектом БД, исполняемым из панели посредством вызова `executeStored`. С целью снижения трудозатрат на приведение собранных хранимым объектом данных к форматам, потребляемым `P8PDataGrid`, реализован специальный API на стороне сервера БД.
Для таблицы данных это (см. детальные описания программных интерфейсов в пакете `PKG_P8PANELS_VISUAL`):
`PKG_P8PANELS_VISUAL.TDATA_GRID_MAKE` - функция, инициализация таблицы данных, возвращает объект для хранения описания таблицы\
`PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF` - процедура, добавление описания колонки в таблицу, принимает на вход объект с описанием таблицы и параметры, описывающие добавляемую колонку (её имя, заголовок, тип данных, видимость, доступность отбора и сортировки, набор предопределённых значений и т.д.)\
`PKG_P8PANELS_VISUAL.TCOL_VALS_ADD` - процедура, служит для формирования коллекции предопределённых значений колонки таблицы (подготовленная коллекция передаётся в `RCOL_VALS` вызова `TDATA_GRID_ADD_COL_DEF`, если необходимо)\
`PKG_P8PANELS_VISUAL.TROW_ADD_COL` - процедура, добавляет значение колонки к строке таблицы (значение указывается явно в `[S|N|D]VALUE`)\
`PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COL[S|N|D]` - процедура, добавляет значение колонки к строке таблицы (значение указывается через ссылку на номер колонки `NPOSITION` в курсоре `ICURSOR` динамического SQL)\
`PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_ROW` - процедура, добавляет сформированную строку со значениями колонок в таблицу данных, на вход принимает объект для хранения описания таблицы и описание строки, сформированное вызовами `TROW_ADD_COL` и `TROW_ADD_CUR_COL[S|N|D]`\
`PKG_P8PANELS_VISUAL.TDATA_GRID_TO_XML` - функция, производит сериализацию объекта, описывающего таблицу данных, в специальный XML-формат, корректно интерпретируемый клиентским компонентом `P8PDataGrid` при передаче в WEB-приложение\
`PKG_P8PANELS_VISUAL.TORDERS_FROM_XML` - функция, служит для десериализации (как правило, полученного от клиентского приложения) состояния сортировок в коллекцию формата `TORDERS`, на вход принимает `CLOB` с сериализованным состоянием сортировок таблицы в виде `BASE64(ИМЯASC|DESC...)` (клиентское приложение должно обеспечить передачу состояния сортировок в этом формате, см. пример ниже)\
`PKG_P8PANELS_VISUAL.TORDERS_SET_QUERY` - процедура, вспомогательная утилита, производит в тексте SQL-запроса, поданного на вход, замену указанного шаблона на конструкцию `order by`, сформированную с учётом переданной коллекции `RORDERS`\
`PKG_P8PANELS_VISUAL.TFILTERS_FROM_XML` - функция, служит для десериализации (как правило, полученного от клиентского приложения) состояния фильтров в коллекцию формата `TFILTERS`, на вход принимает `CLOB` с сериализованным состоянием фильтров таблицы в виде `BASE64(ИМЯЗНАЧЕНИЕЗНАЧЕНИЕ...)` (клиентское приложение должно обеспечить передачу состояния фильтров в этом формате, см. пример ниже)\
`PKG_P8PANELS_VISUAL.TFILTERS_SET_QUERY` - процедура, вспомогательная утилита, производит вызов указанной серверной процедуры отбора с учётом переданных переменных окружения и значений в `RFILTERS`\
`PKG_P8PANELS_VISUAL.UTL_ROWS_LIMITS_CALC` - процедура, вспомогательная утилита, служит для конвертации номера страницы данных и размера страницы данных в границы диапазона строк выборки (как правило, клиентскому приложению удобнее прислать на сервер текущий номер страницы и её размер, в то время к в запросах, для выборки, удобнее применять границы диапазонов строк)\
**Пример**
Код на стороне сервера БД (хранимая процедура в клиентском пакете `PKG_P8PANELS_SAMPLES`):
```
procedure DATA_GRID
(
NPAGE_NUMBER in number, -- Номер страницы (игнорируется при NPAGE_SIZE=0)
NPAGE_SIZE in number, -- Количество записей на странице (0 - все)
CFILTERS in clob, -- Фильтры
CORDERS in clob, -- Сортировки
NINCLUDE_DEF in number, -- Признак включения описания колонок таблицы в ответ
COUT out clob -- Сериализованная таблица данных
)
is
NCOMPANY PKG_STD.TREF := GET_SESSION_COMPANY(); -- Организация сеанса
NIDENT PKG_STD.TREF := GEN_IDENT(); -- Идентификатор отбора
RF PKG_P8PANELS_VISUAL.TFILTERS; -- Фильтры
RO PKG_P8PANELS_VISUAL.TORDERS; -- Сортировки
RDG PKG_P8PANELS_VISUAL.TDATA_GRID; -- Описание таблицы
RAGN_TYPES PKG_P8PANELS_VISUAL.TCOL_VALS; -- Предопределенные значения "Типа контрагентов"
RDG_ROW PKG_P8PANELS_VISUAL.TROW; -- Строка таблицы
NROW_FROM PKG_STD.TREF; -- Номер строки с
NROW_TO PKG_STD.TREF; -- Номер строки по
CSQL clob; -- Буфер для запроса
ICURSOR integer; -- Курсор для исполнения запроса
begin
/* Читаем фильтры */
RF := PKG_P8PANELS_VISUAL.TFILTERS_FROM_XML(CFILTERS => CFILTERS);
/* Читем сортировки */
RO := PKG_P8PANELS_VISUAL.TORDERS_FROM_XML(CORDERS => CORDERS);
/* Преобразуем номер и размер страницы в номер строк с и по */
PKG_P8PANELS_VISUAL.UTL_ROWS_LIMITS_CALC(NPAGE_NUMBER => NPAGE_NUMBER,
NPAGE_SIZE => NPAGE_SIZE,
NROW_FROM => NROW_FROM,
NROW_TO => NROW_TO);
/* Инициализируем таблицу данных */
RDG := PKG_P8PANELS_VISUAL.TDATA_GRID_MAKE();
/* Описываем колонки таблицы данных */
PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG,
SNAME => 'SAGNABBR',
SCAPTION => 'Мнемокод',
SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR,
SCOND_FROM => 'AgentAbbr',
BVISIBLE => true,
BORDER => true,
BFILTER => true);
PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG,
SNAME => 'SAGNNAME',
SCAPTION => 'Наименование',
SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_STR,
SCOND_FROM => 'AgentName',
BVISIBLE => true,
BORDER => true,
BFILTER => true);
PKG_P8PANELS_VISUAL.TCOL_VALS_ADD(RCOL_VALS => RAGN_TYPES, NVALUE => 0);
PKG_P8PANELS_VISUAL.TCOL_VALS_ADD(RCOL_VALS => RAGN_TYPES, NVALUE => 1);
PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_COL_DEF(RDATA_GRID => RDG,
SNAME => 'NAGNTYPE',
SCAPTION => 'Тип',
SDATA_TYPE => PKG_P8PANELS_VISUAL.SDATA_TYPE_NUMB,
SCOND_FROM => 'AgentType',
BVISIBLE => true,
BORDER => true,
BFILTER => true,
RCOL_VALS => RAGN_TYPES,
SHINT => 'В Системе бывают контрагенты двух типов: ' ||
'Юридическое лицо - организация, которая имеет в собственности, хозяйственном ведении ' ||
'или оперативном управлении обособленное имущество, отвечает по своим обязательствам этим имуществом, может от своего ' ||
'имени приобретать и осуществлять имущественные и личные неимущественные права, отвечать по своим обязанностям. ' ||
'Физическое лицо - субъект правовых отношений, представляющий собой одного человека.');
/* Обходим данные */
begin
/* Собираем запрос */
CSQL := 'select *
from (select D.*,
ROWNUM NROW
from (select AG.AGNABBR SAGNABBR,
AG.AGNNAME SAGNNAME,
AG.AGNTYPE NAGNTYPE
from AGNLIST AG
where exists (select /*+ INDEX(UP I_USERPRIV_CATALOG_ROLEID) */ null from USERPRIV UP where UP.CATALOG = AG.CRN and UP.ROLEID in (select /*+ INDEX(UR I_USERROLES_AUTHID_FK) */ UR.ROLEID from USERROLES UR where UR.AUTHID = UTILIZER)
union all
select /*+ INDEX(UP I_USERPRIV_CATALOG_AUTHID) */ null from USERPRIV UP where UP.CATALOG = AG.CRN and UP.AUTHID = UTILIZER)
and AG.RN in (select ID from COND_BROKER_IDSMART where IDENT = :NIDENT) %ORDER_BY%) D) F
where F.NROW between :NROW_FROM and :NROW_TO';
/* Учтём сортировки */
PKG_P8PANELS_VISUAL.TORDERS_SET_QUERY(RDATA_GRID => RDG, RORDERS => RO, SPATTERN => '%ORDER_BY%', CSQL => CSQL);
/* Учтём фильтры */
PKG_P8PANELS_VISUAL.TFILTERS_SET_QUERY(NIDENT => NIDENT,
NCOMPANY => NCOMPANY,
SUNIT => 'AGNLIST',
SPROCEDURE => 'P_AGNLIST_BASE_COND',
RDATA_GRID => RDG,
RFILTERS => RF);
/* Разбираем его */
ICURSOR := PKG_SQL_DML.OPEN_CURSOR(SWHAT => 'SELECT');
PKG_SQL_DML.PARSE(ICURSOR => ICURSOR, SQUERY => CSQL);
/* Делаем подстановку параметров */
PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NIDENT', NVALUE => NIDENT);
PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NROW_FROM', NVALUE => NROW_FROM);
PKG_SQL_DML.BIND_VARIABLE_NUM(ICURSOR => ICURSOR, SNAME => 'NROW_TO', NVALUE => NROW_TO);
/* Описываем структуру записи курсора */
PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 1);
PKG_SQL_DML.DEFINE_COLUMN_STR(ICURSOR => ICURSOR, IPOSITION => 2);
PKG_SQL_DML.DEFINE_COLUMN_NUM(ICURSOR => ICURSOR, IPOSITION => 3);
/* Делаем выборку */
if (PKG_SQL_DML.EXECUTE(ICURSOR => ICURSOR) = 0) then
null;
end if;
/* Обходим выбранные записи */
while (PKG_SQL_DML.FETCH_ROWS(ICURSOR => ICURSOR) > 0)
loop
/* Добавляем колонки с данными */
PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLS(RROW => RDG_ROW, SNAME => 'SAGNABBR', ICURSOR => ICURSOR, NPOSITION => 1, BCLEAR => true);
PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLS(RROW => RDG_ROW, SNAME => 'SAGNNAME', ICURSOR => ICURSOR, NPOSITION => 2);
PKG_P8PANELS_VISUAL.TROW_ADD_CUR_COLN(RROW => RDG_ROW, SNAME => 'NAGNTYPE', ICURSOR => ICURSOR, NPOSITION => 3);
/* Добавляем строку в таблицу */
PKG_P8PANELS_VISUAL.TDATA_GRID_ADD_ROW(RDATA_GRID => RDG, RROW => RDG_ROW);
end loop;
/* Освобождаем курсор */
PKG_SQL_DML.CLOSE_CURSOR(ICURSOR => ICURSOR);
exception
when others then
PKG_SQL_DML.CLOSE_CURSOR(ICURSOR => ICURSOR);
raise;
end;
/* Сериализуем описание */
COUT := PKG_P8PANELS_VISUAL.TDATA_GRID_TO_XML(RDATA_GRID => RDG, NINCLUDE_DEF => NINCLUDE_DEF);
end DATA_GRID;
```
Код панели на стороне клиента (WEB-приложения):
```
import React, { useState, useContext, useCallback, useEffect } from "react"; //Классы React
import { Typography, Grid, Stack, Icon, Box } from "@mui/material"; //Интерфейсные элементы
import { object2Base64XML } from "../../core/utils"; //Вспомогательные процедуры и функции
import { P8PDataGrid, P8P_DATA_GRID_SIZE } from "../../components/p8p_data_grid"; //Таблица данных
import { P8P_DATA_GRID_CONFIG_PROPS } from "../../config_wrapper"; //Подключение компонентов к настройкам приложения
import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером
//Размер страницы данных
const DATA_GRID_PAGE_SIZE = 5;
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" }
};
//Формирование значения для колонки "Тип контрагента"
const formatAgentTypeValue = (value, addText = false) => {
const [text, icon] = value == 0 ? ["Юридическое лицо", "business"] : ["Физическое лицо", "person"];
return (
{icon}
{addText == true ? text : null}
);
};
//Форматирование значений колонок
const valueFormatter = ({ value, columnDef }) => {
switch (columnDef.name) {
case "NAGNTYPE":
return formatAgentTypeValue(value, true);
}
return value;
};
//Генерация представления ячейки c данными
const dataCellRender = ({ row, columnDef }) => {
switch (columnDef.name) {
case "NAGNTYPE":
return {
cellProps: { align: "center" },
data: formatAgentTypeValue(row[columnDef.name], false)
};
}
};
//Генерация представления ячейки заголовка
const headCellRender = ({ columnDef }) => {
switch (columnDef.name) {
case "NAGNTYPE":
return {
stackProps: { justifyContent: "center" },
cellProps: { align: "center" }
};
}
};
//Пример: Таблица данных "P8PDataGrid"
const DataGrid = ({ title }) => {
//Собственное состояние - таблица данных
const [dataGrid, setdataGrid] = useState({
dataLoaded: false,
columnsDef: [],
filters: null,
orders: null,
rows: [],
reload: true,
pageNumber: 1,
morePages: true
});
//Подключение к контексту взаимодействия с сервером
const { executeStored, SERV_DATA_TYPE_CLOB } = useContext(BackEndСtx);
//Загрузка данных таблицы с сервера
const loadData = useCallback(async () => {
if (dataGrid.reload) {
const data = await executeStored({
stored: "PKG_P8PANELS_SAMPLES.DATA_GRID",
args: {
CFILTERS: { VALUE: object2Base64XML(dataGrid.filters, { arrayNodeName: "filters" }), SDATA_TYPE: SERV_DATA_TYPE_CLOB },
CORDERS: { VALUE: object2Base64XML(dataGrid.orders, { arrayNodeName: "orders" }), SDATA_TYPE: SERV_DATA_TYPE_CLOB },
NPAGE_NUMBER: dataGrid.pageNumber,
NPAGE_SIZE: DATA_GRID_PAGE_SIZE,
NINCLUDE_DEF: dataGrid.dataLoaded ? 0 : 1
},
respArg: "COUT"
});
setdataGrid(pv => ({
...pv,
columnsDef: data.XCOLUMNS_DEF ? [...data.XCOLUMNS_DEF] : pv.columnsDef,
rows: pv.pageNumber == 1 ? [...(data.XROWS || [])] : [...pv.rows, ...(data.XROWS || [])],
dataLoaded: true,
reload: false,
morePages: (data.XROWS || []).length >= DATA_GRID_PAGE_SIZE
}));
}
}, [dataGrid.reload, dataGrid.filters, dataGrid.orders, dataGrid.dataLoaded, dataGrid.pageNumber, executeStored, SERV_DATA_TYPE_CLOB]);
//При изменении состояния фильтра
const handleFilterChanged = ({ filters }) => setdataGrid(pv => ({ ...pv, filters: [...filters], pageNumber: 1, reload: true }));
//При изменении состояния сортировки
const handleOrderChanged = ({ orders }) => setdataGrid(pv => ({ ...pv, orders: [...orders], pageNumber: 1, reload: true }));
//При изменении количества отображаемых страниц
const handlePagesCountChanged = () => setdataGrid(pv => ({ ...pv, pageNumber: pv.pageNumber + 1, reload: true }));
//При необходимости обновить данные таблицы
useEffect(() => {
loadData();
}, [dataGrid.reload, loadData]);
//Генерация содержимого
return (
{title}
{dataGrid.dataLoaded ? (
) : null}
);
};
```
Полные актуальные исходные коды примеров можно увидеть в "db/PKG_P8PANELS_SAMPLES.pck" и "app/panels/samples/data_grid.js" данного репозитория соответственно.
##### Графики "P8PChart"
Предназначены для формирования графических представлений данных Системы в виде столбчатой, линейной или круговой диаграммы. Основан на библиотеке [ChartJS](https://www.chartjs.org/) версии 4.
**Подключение**
Клиентская часть графиков реализована в компоненте `P8PChart`, объявленном в "app/components/p8p_chart". Для использования компонента на панели его необходимо импортировать:
```
import { P8PChart } from "../../components/p8p_chart";
const MyPanel = () => {
return (
);
}
```
**Свойства**
`type` - строка, обязательный, тип графика, может принимать значения `bar|line|pie|doughnut` для столбчатой, линейной, круговой диаграммы и диаграммы-пончика, соответственно (см. константу `P8P_CHART_TYPE` в исходном коде компонента)\
`title` - необязательный, строка, заголовок графика, если не указано - заголовок не отображается\
`legendPosition` - необязательный, строка, расположение легенды, может принимать значения `left|right|top|bottom`, если не указано - легенда не отображается\
`options` - необязательный, объект, дополнительные параметры графика, формат и допустимый состав атрибутов определены в документации к библиотеке [ChartJS](https://www.chartjs.org/docs/latest/), будет объединён с параметрами графика уже зафиксированными в компоненте `P8PChart` (см. `useEffect` при подключении компонента к старице в его исходном коде, параметры графика, зафиксированные в компоненте, имеют более высокий приоритет по сравнению с данным свойством)
`labels` - обязательный, массив строк, список меток для значений графика\
`datasets` - необязательный, массив объектов, данные для отображения на диаграмме, каждый элемент массива - серия данных для отображения, содержит объекты вида `{label: <ЗАГОЛОВОК_СЕРИИ>, borderColor: <ЦВЕТ_ГРАНИЦЫ_СЕРИИ_НА_ГРАФИКЕ>, backgroundColor: <ЦВЕТ_ЗАЛИВКИ_СЕРИИ_НА_ГРАФИКЕ>, data: <МАССИВ_ЗНАЧЕНИЙ_СЕРИИ_ДАННЫХ>, items: <МАССИВ_ОБЪЕКТОВ_ПРОИЗВОЛЬНОЙ_СТРУКТУРЫ_ДЛЯ_ОПИСАНИЯ_СЕРИИ_ДАННЫХ>}`\
`onClick` - необязательный, функция, будет вызвана при нажатии на элемент графика, сигнатура функции `f({datasetIndex, itemIndex, item})`, результат функции не интерпретируется. Функции будет передан объект, поле `datasetIndex` которого, будет содержать индекс серии данных, `itemIndex` - индекс элемента серии данных, а `item` - описание элмента данных серии, на котором было зафиксировано нажатие.\
`style` - необязательный, объект, стили, которые будут применены к контейнеру `div` графика
**API на сервере БД**
Компонент `P8PChart` требует от разработчика передачи данных в определённом формате. С целью снижения трудозатрат на приведение собранных хранимым объектом данных Системы к форматам, потребляемым `P8PChart`, реализован специальный API на стороне сервера БД.
Для диаграмм это (см. детальные описания программных интерфейсов в пакете `PKG_P8PANELS_VISUAL`):
`PKG_P8PANELS_VISUAL.TCHART_MAKE` - функция, инициализация графика, возвращает объект для хранения описания графика\
`PKG_P8PANELS_VISUAL.TCHART_ADD_LABEL` - процедура, добавляет к указанному объекту описания графика очередную метку для значений\
`PKG_P8PANELS_VISUAL.TCHART_DATASET_MAKE` - функция, инициализирует новую серию данных для графика, возвращает объект для хранения описания серии\
`PKG_P8PANELS_VISUAL.TCHART_DATASET_ADD_ITEM` - процедура, добавляет очередной элемент данных с указанным значением и набором дополнительных атрибутов описания в серию\
`PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD` - процедура, добавляет произвольный атрибут описания элементу серии данных (подготовленная коллекция передаётся в `RATTR_VALS` вызова `TCHART_DATASET_ADD_ITEM`, если необходимо)\
`PKG_P8PANELS_VISUAL.TCHART_ADD_DATASET` - процедура, добавляет переданное объектное представление серии данных в указанный объект описания графика\
`PKG_P8PANELS_VISUAL.TCHART_TO_XML` - функция, производит сериализацию объекта, описывающего график, в специальный XML-формат, корректно интерпретируемый клиентским компонентом `P8PChart` при передаче в WEB-приложение

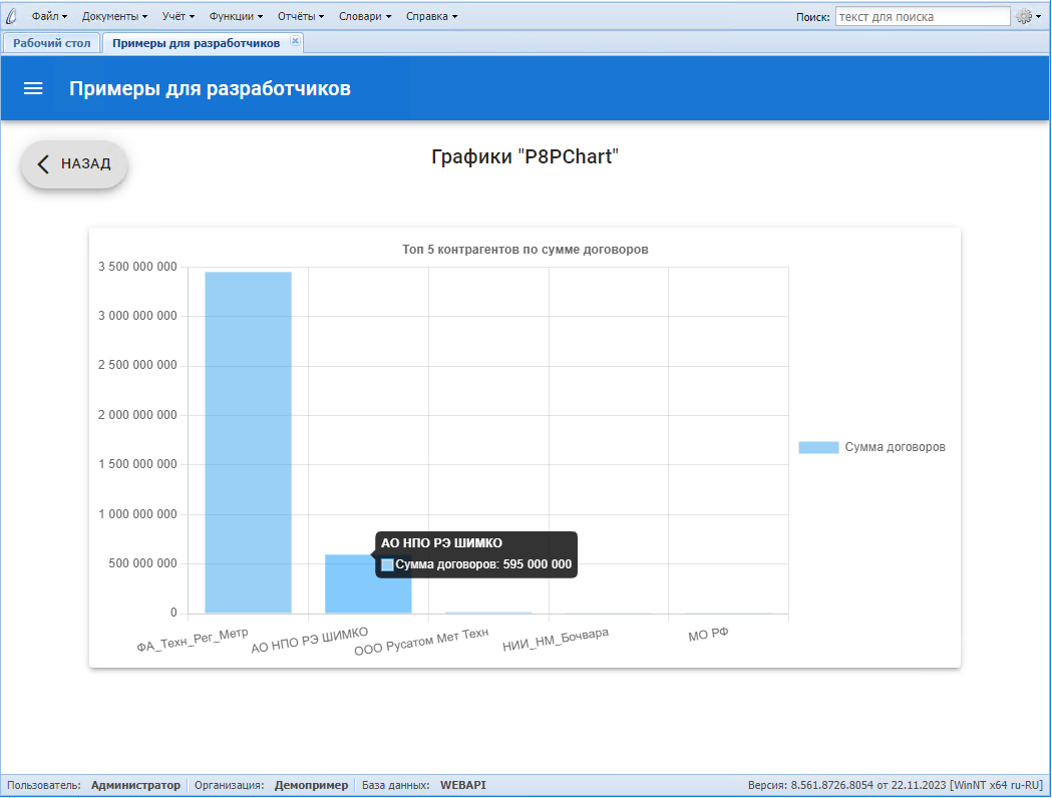

**Пример**
Код на стороне сервера БД (хранимая процедура в клиентском пакете `PKG_P8PANELS_SAMPLES`):
```
procedure CHART
(
COUT out clob -- Сериализованный график
)
is
NCOMPANY PKG_STD.TREF := GET_SESSION_COMPANY(); -- Организация сеанса
RCH PKG_P8PANELS_VISUAL.TCHART; -- График
RCH_DS PKG_P8PANELS_VISUAL.TCHART_DATASET; -- Набор данных
RATTR_VALS PKG_P8PANELS_VISUAL.TCHART_DATASET_ITEM_ATTR_VALS; -- Атрибуты элемента набора данных
begin
/* Сформируем заголовок графика */
RCH := PKG_P8PANELS_VISUAL.TCHART_MAKE(STYPE => PKG_P8PANELS_VISUAL.SCHART_TYPE_BAR,
STITLE => 'Топ 5 контрагентов по сумме договоров',
SLGND_POS => PKG_P8PANELS_VISUAL.SCHART_LGND_POS_RIGHT);
/* Сформируем набор данных */
RCH_DS := PKG_P8PANELS_VISUAL.TCHART_DATASET_MAKE(SCAPTION => 'Сумма договоров');
/* Обходим договоры, сгруппированные по контрагентам */
for C in (select D.SAGENT,
D.NSUM
from (select AG.AGNABBR SAGENT,
sum(CN.DOC_SUMTAX * (CN.CURBASE / CN.CURCOURS)) NSUM
from CONTRACTS CN,
AGNLIST AG
where CN.COMPANY = NCOMPANY
and CN.AGENT = AG.RN
group by AG.AGNABBR
order by 2 desc) D
where ROWNUM <= 5)
loop
/* Добавим метку для контрагента */
PKG_P8PANELS_VISUAL.TCHART_ADD_LABEL(RCHART => RCH, SLABEL => C.SAGENT);
/* Сформируем дополнительные атрибуты для клиентского приложения - будем использовать их при открытии раздела "Договоры" для отбора */
PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD(RATTR_VALS => RATTR_VALS,
SNAME => 'SCOND',
SVALUE => 'in_SAGENT',
BCLEAR => true);
PKG_P8PANELS_VISUAL.TCHART_DATASET_ITM_ATTR_VL_ADD(RATTR_VALS => RATTR_VALS,
SNAME => 'SCOND_VALUE',
SVALUE => C.SAGENT);
/* Добавим контрагента в набор данных */
PKG_P8PANELS_VISUAL.TCHART_DATASET_ADD_ITEM(RDATASET => RCH_DS, NVALUE => C.NSUM, RATTR_VALS => RATTR_VALS);
end loop;
/* Добавим набор данных в график */
PKG_P8PANELS_VISUAL.TCHART_ADD_DATASET(RCHART => RCH, RDATASET => RCH_DS);
/* Сериализуем описание */
COUT := PKG_P8PANELS_VISUAL.TCHART_TO_XML(RCHART => RCH, NINCLUDE_DEF => 1);
end CHART;
```
Код панели на стороне клиента (WEB-приложения):
```
import React, { useState, useContext, useCallback, useEffect } from "react"; //Классы React
import { Typography, Grid, Paper } from "@mui/material"; //Интерфейсные элементы
import { P8PChart } from "../../components/p8p_chart"; //График
import { BackEndСtx } from "../../context/backend"; //Контекст взаимодействия с сервером
import { ApplicationСtx } from "../../context/application"; //Контекст приложения
//Стили
const STYLES = {
CONTAINER: { textAlign: "center", paddingTop: "20px" },
TITLE: { paddingBottom: "15px" },
CHART: { maxHeight: "500px", display: "flex", justifyContent: "center" },
CHART_PAPER: { height: "100%", padding: "5px" }
};
//Пример: Графики "P8PChart"
const Chart = ({ title }) => {
//Собственное состояние - график
const [chart, setChart] = useState({ loaded: false, labels: [], datasets: [] });
//Подключение к контексту взаимодействия с сервером
const { executeStored } = useContext(BackEndСtx);
//Подключение к контексту приложения
const { pOnlineShowUnit } = useContext(ApplicationСtx);
//Загрузка данных графика с сервера
const loadChart = useCallback(async () => {
const chart = await executeStored({ stored: "PKG_P8PANELS_SAMPLES.CHART", respArg: "COUT" });
setChart(pv => ({ ...pv, loaded: true, ...chart.XCHART }));
}, [executeStored]);
//Отработка нажатия на график
const handleChartClick = ({ item }) => {
pOnlineShowUnit({
unitCode: "Contracts",
inputParameters: [{ name: item.SCOND, value: item.SCOND_VALUE }]
});
};
//При подключении к странице
useEffect(() => {
loadChart();
// eslint-disable-next-line react-hooks/exhaustive-deps
}, []);
//Генерация содержимого
return (
{title}
{chart.loaded ? : null}
);
};
```
Полные актуальные исходные коды примеров можно увидеть в "db/PKG_P8PANELS_SAMPLES.pck" и "app/panels/samples/data_grid.js" данного репозитория соответственно.
##### Диаграмма ганта "P8PGantt"
Раздел в разработке.
**Подключение**
**Свойства**
**API на сервере БД**
**Пример**
